在索尼BG3K机芯的彩电中。为使扫描电路安全工作。设置了完善的行、场保护电路，所以在检修扫描电路引起的“三无”故障时，从扫描保护电路下手就可以快速地判断出故障区域，其保护方法是：利用Q503饱和导通，c、e极接近0V使IC301 20脚HP／PROTECT为低电平，行扫描输出级电路停止工作，IC301通过总线向CPU发出待机保护的诊断信号，使整机进入待机保护状态。

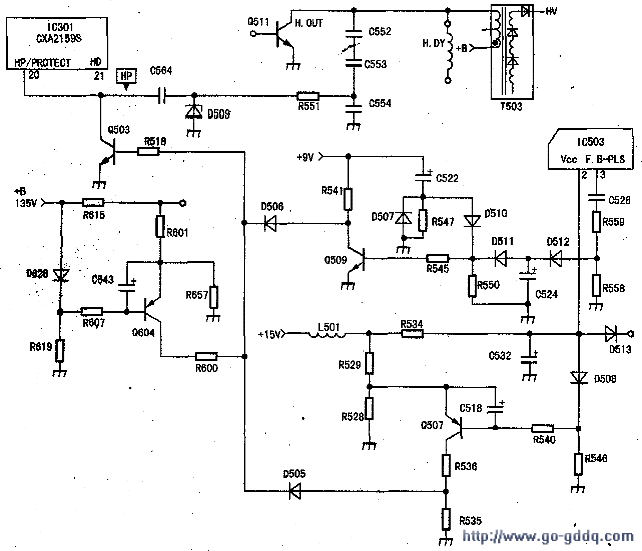

　　如下图所示。

　　（1）行扫描过流保护  主要由Q604、R607、R619、D628、R601、R657等组成。其中，Q604为行扫描过流保护检测管，在正常状态，Q604反偏截止不发生保护动作。当行扫描过流时，Q604正偏导通，同时Q603也导通，将IC301 20脚接地，发生保护动作。

　　（2）场扫描停止保护  主要由D506、Q509、D511和D512等组成。在正常情况下，IC503③脚产生的场扫描逆程脉冲，经D512、D511整流后加在Q509基极，Q509饱和导通，D506无电压输出。当场扫描异常时，IC503③脚脉冲幅度下降或无脉冲，使Q509变为截止，9V电压通过D506使Q503导通，发生保护动作。

　　（3）场扫描过流保护  主要由Q507、D505、D508等组成。

　　其中，Q507为场过流保护检测管。正常工作时，R540、R546的取样电压较高，Q507反偏截止，D505无保护电压输出。当IC503供电电路+15V发生过流时，Q507正偏导通，由D505输出保护电压加到Q503的基极，使Q503导通，发生保护动作。
