牡丹Mμ两片机芯(M51354+μPC1423/μPC1403)彩电资料
来源:本站整理  作者:佚名  2011-01-05 17:29:28

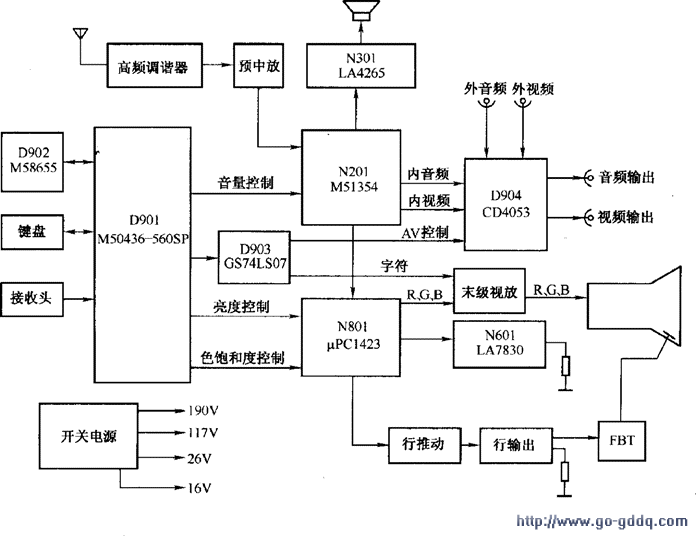

  采用Mμ两片机心的牡丹49C1型彩色电视机整机主要电路组成如下图所示。

  从图中可以看出,牡丹49C1型彩色电视机主要由电子调谐器、中频放大/鉴频集成电路N201(M51354)、亮度/色度/行场信号处理电路N801(PC1423)、音频功放N301(LA4265)、末级视放、行输出、场输出N601(LA7830)、微处理器D901(M50436-560SP)、存储器D902 (M58655)、AV/TV切换D904 (CD4053)和开关电源等儿部分组成。
