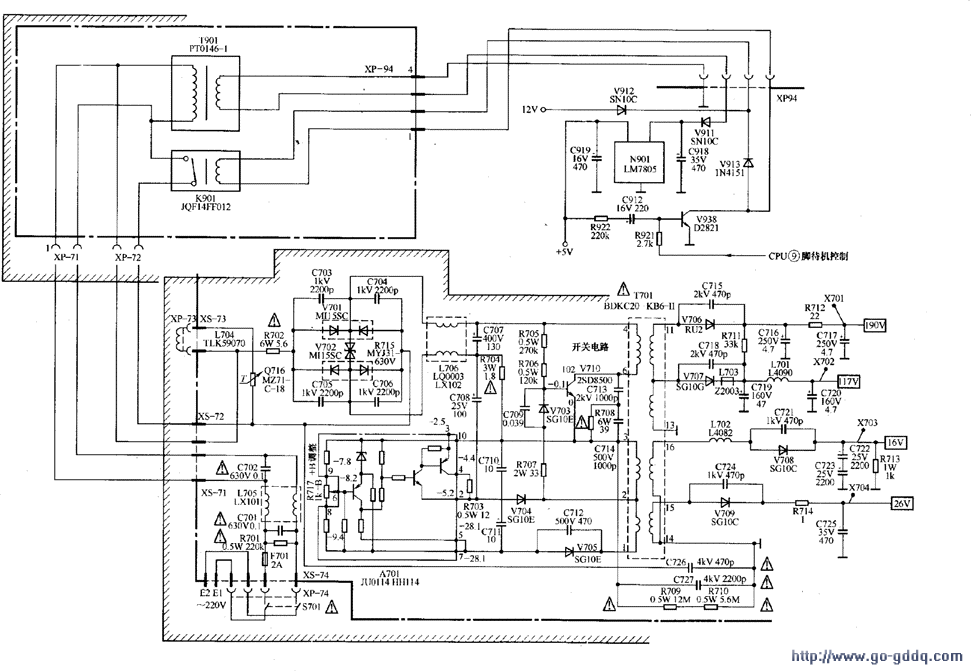

牡丹49C1型彩色电视机开关电源电路如下图所示。

　　一、开关电源电路分析
　　
　　1.启动与振荡电路
　　
　　接通电源开关S701使继电器K901吸合后1，220V的交流电压经V701、V702桥式整流和C707滤波，获得约300V的直流电压。该电压一方面通过R705、R706加到开关管V710的基极；另一方面经开关变压器T701的（4）～（6）脚加到V710集电极。

　　开关管V710的基极到开关变压器T701的（2）～（3）脚、（4）～（6）之间的电路组成振荡电路。

　　其中的R707是振荡电阻，C709是振荡电容，V703是放电二极管。

　　当开关管V710的集电极得到人于250V的直流工作电压，基极得到0.6V的启动电压，且同时具备下列所有条件时，振荡电路产生振荡，且在丌关变压器T701的各个次级有振荡脉冲输出：

　　（1）开关管V710发射极串联的过流保护R704不开路、阻值不变大。

　　（2）117V、190V、16V、26V输出无短路故障。

　　（3）117V输出端的负载——行扫描电路工作电流小于500mA 。

　　振荡电路在产生振荡后，开关管V710的基极电压由加电之初的0.6V变为负电压。振荡电路产生的振荡脉冲宽度直接决定开关电源输出电压值的高低。

　　2.稳压控制电路
　　
　　稳乐电路均在JU0114电源厚膜块内，JU0114的工作电压直接决定内部稳压电路的导通量。工作电压是由V704、V705、C708、C710、C711对开关变压器T701的2-3、1-3脚次级输出的振荡脉冲进行整流滤波得到的。JU0114引脚功能及实测数据如下表所示。

　　当开关电源输出电压高于正常值时，振荡电路产生的振荡脉冲宽度大于正常值，开关变压器T701的1-2、2-3脚次级得到的振荡脉冲经整流滤波，对JU0114的（2）、（4）脚与（5）、（7）脚提供的稳压工作电压也高于正常值，使JU0114内部的稳压电路导通量增大，（3）脚电压即开关管基极电压低于正常值，振荡电路产生的振荡脉冲宽度在当时基础上下降，开关电源各电压输出端电压也在当时基础上下降，以恢复到正常值。反之亦然。

　　二、待机控制电路
　　
　　CPU由单独的副电源（由T901、V911、C918、N901等组成）供电，无论待机状态还是正常工作状态均能正常工作。待机时CPU的（9）脚输出低电平，V938截止，继电器K901不能吸合，开关电源无220V交流输入而不工作。待机时若按下“待机／开机”键，则CPU的（9）脚输出高电平，V938导通，继电器得电吸合，接通丌关电源的220V交流输入电压，开关电源正常工作。

　　三、开关电源维修精要
　　
　　1.F701保险管熔断先测量开关管V710集电极电阻，如果接近于0Ω，则检查大滤波电容C707，开关管V710、V701、V702，整流二极管及消磁电阻。

　　值得注意的是，要查出开关管V710是否击穿，还要测量开关电源117V输出端电阻，若其阻值近于OQ，除要对行输出管、场输出块、开关电源输出端保险电阻进行检查外，还要更换稳压工作电压形成电路中的滤波电容C708，然后在接入假负载的情况下，开机测量开关电源117V输出端电压。如果电压正常，说明故障的直接原因是C708性能变差；如果电压高于正常值，则继续更换R717与JU0114电源厚膜块。

　　2.F701保险管正常但无输出测量开关管V710集电极与基极电压，如果集电极无电压，检查交流220V整流滤波电路，重点查R702与R704保险电阻是否开路；如果V710集电极电压大于250V，基极电压为OV，说明R705或R706启动电阻开路。

　　3.输出电压高测量117V输出电压值，如果是150V，查26V输出端的R714限流电阻是否开路（往往是由于场输出块LA7830击穿造成的）；如果不是150V，则断开行扫描电路，在117V输出端接入假负载，先更换C708、C710、C711，故障一般能排除。若输出仍高，查JU0114的（8）、（9）脚外接的电压微调电位器R717中心抽头到两引脚之间的电阻是否变大，最后考虑更换JU0114 。

　　4.输出电压低先测量117V输出端电阻，如果明显小于正常值，查行输出管与行输出变压器。如果正常，断开行扫描供电电路，在开关电源117V输出端接入假负载，再测量117V输出端电压，若恢复正常，更换行输出变压器；如果输出电压仍低于正常值，则杏R717电压微调电位器，最后考虑更换JU0114电源厚膜块。
