1.行扫描电路分析
　　
　　行扫描电路包括行振荡与AFC电路、行推动电路、行输出电路、枕形失真校正电路、行逆程变压器（FBT）及中、高压产生电路等，主要功能是给行偏转线圈提供线性良好的锯齿波电流，形成垂直方向线性增长的磁场，控制电子束沿水平方向扫描；同时利用行逆程期间形成的脉冲电压，通过行逆程变压器的升、降压形成的高、中、低压，给彩色显像管提供阳极电压、帘栅极电压、聚焦极电压、ABL取样电压、显像管灯丝电压、视频放大器集电极供电电压、行AFC比较电压等。

　　（1）行振荡和AFC电路
　　
　　由TDA8841的CVBS/Y/C切换开关输出的一路亮度信号进入同步分离级，经钳位放大后，切割出行、场复合同步脉冲信号，一路送场同步分离；另一路送至行AFC1鉴相器，与行压控振荡器（VCO）产生的行振荡信号进行比较，用以调整行VCO振荡脉冲的相位，实现行同步。

　　工作频率为2倍行频的VCO振荡器，经二分频后的振荡频率由数字控制电路控制，并被来自P/N解码器的彩色副载波fsc）锁定，以适应工作于不同制式时行扫描频率的需要。

　　控制电路的时间常数由I2C总线设定。

　　行振荡脉冲经二分频后获得的行扫描方波信号与TDA8841的（41）脚返回的行扫描逆程脉冲（由D408两端脉冲电压形成），在AFC2鉴相器鉴相后产生误差校正电压，校正由于图像亮、暗度变化而引起的行扫描线性失真，即相位失真。最后经（40）脚输出，驱动行推动管。（43）脚外接的R244、C241、C240构成AFC1鉴相器滤波网络，该网络阻容元件的变化直接影响同步范围。（42）脚的外接电容C242是AFC2鉴相器滤波电容，该电容的容量大小将影响行中心的位置。

　　（2）行推动电路
　　
　　由TDA8841的（40）脚输出的行频激励信号，加到行推动管Q401的基极0 140V电源电压经R412、R411降压（降为80V左右的电压），通过行推动变压器T402的初级绕组加到Q401的集电极。在行频开关脉冲激励下，行推动变压器T402的次级输出行频开关脉冲，控制行输出管Q402的导通与截止。 R413、C419为阻尼元件，用于消除开关脉冲的阻尼振荡，C420为Q401集电极供电电压的退耦电容。

　　背景知识 TDA8841的（40）脚（行激励输出端）为集电极开路输出，在外部上拉电阻的作用下可输出行激励脉冲。正常工作时，所输出行脉冲的占空比为0.55，并且是负极性的，所以55％输出脉冲处于低电平（LOUT:低电平），而休止期为45%处于高电平（HOUT:高电平）o在行驱动部分还有“慢启动和慢停止”电路，其功能是为了保护行输出管，使其能平稳地启动和停止，不会出现瞬间高压脉冲而导致行输出管损坏。它所采取的措施是在电源刚接通瞬间，行驱动信号开始输出一个占空比为0.25的　　倍频脉冲，即行脉冲重复频率为31.25kHz，而不是15625Hz，大约经过50ms后，行频再恢复为正常值15625Hz，而占空比又恢复为0.55 。在切断电源或转入待机期间，行频又升到31.25kHz，经50ms后行驱动被切断；与此同时，RGB驱动信号从最大值开始下降，直至EHT（高压）电容上电压放电到其最大值的一半，约经过100ms后，RGB驱动信号下降到最小值，慢启动和慢停止过程如下图所示。

　　（3）行输出电路
　　
　　行输出电路实际上工作在双向开关状态，其中一个开关为行输出管Q402，另一个丌关为阻尼二极管D405、D406。

　　行扫描正程后半段，行输出管Q402导通：扫描正程前半段，阻尼二极管导通；行扫描逆程期间，行输出管与阻尼二极管均截止。行逆程变压器在扫描正程后半段储存的能量与行逆程电容C410～C412、C423等进行电磁能量交换。行扫描逆程期间Q402与D405、D406均截止，由电磁能量交换激起的行频逆程脉冲很高（约为Q402集电极供电电压的8～10倍），利用逆程脉冲电压可以形成电视机所需要的电压，利用C410～C412、C423等可以调整逆程时间（即逆程脉冲宽度）和逆程脉冲的大小：逆程电容容量增大，逆程时间增大，脉冲幅度减小；逆程电容容量减小，逆程时间减小，脉冲幅度增大。由于彩色显像管阳极高压（EHT）与逆程脉冲幅度成正比，因此阳极电压越高，偏转灵敏度越低，扫描幅度越小。

　　行扫描输出级工作在高频、高压、大电流开关状态。由于电荷存储作用的影响，行输出管存在存储时间ts和下降时间tf，因此，严格来说，行输出管不是一个理想的开关器件。由于存在开关损耗，行输出管的热稳定性和工作可靠性将受到影响。

　　为了减小行输出级的开关损耗，除选择开关特性良好的行输出管之外，还应选择合适的基极正向注入电流和反向抽出电流，以减小行输出管的ts和tf。如果正向注入电流太小，则可能出现行激励不足，使行输出管达不到深饱和状态，引起行输出导通损耗增加，影响行输出管的热稳定性；如果正向电流太大，则注入基区载流子浓度太高，当截止脉冲来到时，基区载流子迁移过程引起fs上升。另一方面反向抽出电流的作用是使基区载流子浓度下降，尽快处于截止状态D因此适当增大反向抽出电流，可以减小下降时间tf正向注入电流与反向抽出电流由行推动变压器T402的次级输出，加到行输出管Q402的基极，控制Q402的导通与截止。行推动级工作在反相激励状态，即行推动级导通时，行输出级截。I}：；行推动级截止时，行输出级导通。反相激励的优点是行输出级对行振荡级的缓冲隔离良好。

　　为了防止行频开关脉冲的前、后沿过于陡峭形成的高频干扰对图像质量造成影响，在行输出级必须加入阻尼元件L403，用于延缓开关脉冲的前、后沿时间。

　　行输出电路中设有S校正电容C413，目的是使光栅左、右边沿扫描速度与中心扫描速度基本相同，校正光栅左、右两边的延伸失真。

    　由于行扫描电路存在各种损耗（例如行偏转线圈的直流电阻损耗、行输出管的导通损耗、行输出变压器的初级绕组的直流电阻损耗、阻尼二极管的导通损耗、行输出变压器的铁心损耗等），会使行偏转电流产生非线性失真，光栅左、右两侧出现了非对称图像，图像左侧被扩展，右侧被压缩。为此，在电路中加入了行线性校正线圈L402，使光栅水平非线性失真得到了校正。

　　行扫描输出级的作用除给行偏转线圈提供15625Hz的行扫描电流之外，还利用行扫描逆程期间的逆程反峰电压，经过行逆程变压器的升压、降压作用，形成彩色显像管、视频放大器等需要的高、中、低压电源。行扫描电路主要提供以下几种电压：

　　A、彩色显像管CRT所需的30kV的阳极电压（EHT）。

　　B、彩色显像管CRT所需的聚焦极电压和帘栅极电压。聚焦极电压一般在阳极电压的25%～30%，利用聚焦电位器使电子束聚焦最佳，图像最清晰；帘栅极电压一般在400～1000V，利用帘栅极可调电位器，使光栅亮度适中。

　　C、视频放大器集电极电路200V供电电压。由行输出变压器的（9）脚脉冲经D401整流、C403滤波形成。

　　D、45V场扫描输出级和校正电路供电电压。由行输出变压器的（2）脚脉冲D402整流、C404漶波平滑后形成。

　　E、2V直流电压，由行输出变压器的（1）脚脉冲D403整流、C405滤波形成。由于12V、45V直流电压供电电流较大，为了提高电源稳定性，采用正程供电方式。

　　F、由行输出变压器的（10）脚输出6.3V灯丝电压，R402为限流保险电阻。

　　G、行输出变压器的（7）脚接ABL电路，利用（7）脚取样电流，限制电子束电流的增加，起到彩色显像管自动亮度限制作用，保护显像管。束电流限制取样电压送至TDA8841的（22）脚。

　　重点提示  为了保护行输出级和显像管（ CRT），开机CPU检测到电源复位信号时，TDA8841接通电源，首先校准行VCO振荡器，再接通行驱动级，随即关断。

　　当CPU通过I2C总线校正完各地址码后，行激励信号再次通过“慢启动”过程打开，实现软启动，当检测到行锁相环处于失锁状态时，检测过程会反复进行，直至关闭驱动脉冲，此时行输出级不工作。

　　（4）枕形失真校正电路
　　
　　A、水平（东西）枕形失真校正电路。为了校正水平方向光栅枕形失真，必须用场频抛物线波调制行偏转电流。

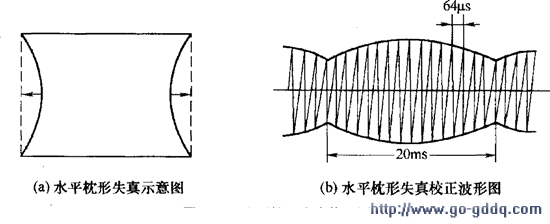

　　下图 （a）为光栅水平枕形失真示意图；下图 （b）所示为经过校正后的行扫描电流在场周期内的波形图。

　　TDA8841的（47）脚输出的正向变化的场频锯齿波电压，经Q304射随隔离后加到Q302的基极。

　　Q302、Q303组成级联放大器，输出电压经C306耦合后分为两路：一路经R319加到级联放大器Q352、 Q353的基极；另一路经由Q350、 R351、C350、C351、C352等组成的积分电路，把场频锯齿波变为场频抛物线波，也加到级联放大器Q352、Q353基极。实际上，级联放大器Q352、Q353基极输入包括两部分，即直流分量和抛物线分量，直流分量可以调整放大器的直流工作点，并由VR350（水平幅度调整电位器）调整。通过调整Q352、Q353的直流工作点，可以改变行扫描电流的幅度，实现光栅水平幅度调整。抛物线分量的幅度调整由VR351（枕形失真校正电位器）实现，改变VR351可以改变下凹抛物线分量的幅度，实现水平枕形失真校正量的调整。由Q353集电极输出的下凹的、带直流成分的抛物线去调制行扫描电流。

　　下图示为水平枕形校正波形图。

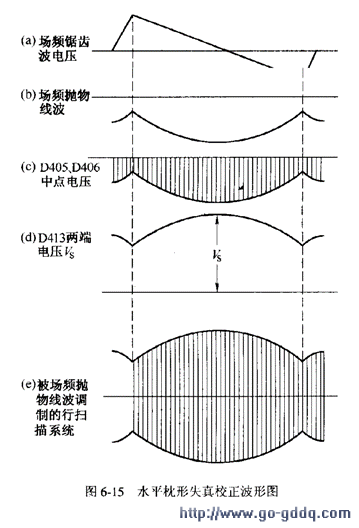

　　Q353集电极输出的场频下凹抛物线波（见图中（b））经R365、C356、L401加到阻尼二极管D405、D406的中点，被行扫描电流调制成下凹的调制电压（见图中（c））。由于行输管集电极为等幅的行反峰脉冲，其直流电压为固定的140V。当C356两端为下凹的场频锯齿波电压时，C413（S校正电容）两端电压则为上凸的场频抛物线波（见图中（d））。 C413两端电压作为行偏转电流的供电电源，则通过阻尼二极管D405，对流过偏转线圈的电流作上凸的场频抛物波调制，形成如图6-15（e）所示的被场频抛物线波调制的行扫描电流，以满足东西枕形校正所需要的调制波形。

　　级联放大器Q352、Q353的基极偏置还与Q403的集电极相接，完成光栅幅度的自动调整，又称自动宽度控制（ AWC）电路。如果没有AWC电路，当光栅亮度增大引起束电流增大时，由于阳极高压降低，偏转灵敏度增加，会引起光栅幅度增大，图像重显率下降。从图6-12中可以看出，当彩色显像管亮度增加时，由行逆程变压器T401的（7）脚输出的束电流幅度增加，T401（7）脚电流经R407、R408、R417到地，结果R417两端电压上升，使Q403的基极电压上升，正偏减小，集电极电流下降，从而使R421两端电压下降，再经R420使Q352、Q353基极偏置下降，增益减小，光栅幅度下降，补偿了由于束电流增大引起的光栅幅度增大，基本保持光栅水平幅度不变，完成了AWC功能。

　　Q272、Q351为50Hz/60Hz水平枕形失真开关切换管。由于60Hz的NTSC制电视信号的场频、行频都高于50Hz的PAL制电视信号，电子束沿水甲和垂直方向的速度较快，它

　　们所产生的枕形失真也更明显，因此60Hz的NTSC制水平枕形失真校正量要求更大。

　　当接收PAL制电视信号时，CPU的（17）脚为高电平，Q272导通，其集电极为低电平，使Q351截止，对Q302、Q303的工作状态没有影响。调整VR350、VR351使光栅水平幅度适中，枕形失真最小。当接收60HZ的NTSC制彩色电视信号时，Q351基极呈高电平，Q351饱和导通，R357、C357被Q351接地。由R357、C357组成的积分电路，使由Q302基极输入的60Hz的负向变化的锯齿波的凹凸量增大，枕形失真校正效果更明显。只要C357容量选择合适，在50Hz/60Hz不同场频的电视信号重显时，都可以保证光栅满屏，水平光栅枕形失真校正最佳。

　　重点提示  TDA8841内未设水平枕校功能，其（45）脚（东西枕校驱动输出）通过电容接地。枕形校正仍沿用传统的将取自场输出级的锯齿波信号，经抛物波变换、功率放大后，再加到二极管校正电路的方式，机板上设有调整电位器，故如果需要校正枕形失真，只能开机调整。相对于TDA8841，TDA8843/TDA8844内则设有枕形失真几何处理器，其（45）脚可直接输出东西失真校正信号，并且可通过IIC总线来控制东西失真枕形校正信号、四边角校正信号、梯形失真校正信号等。

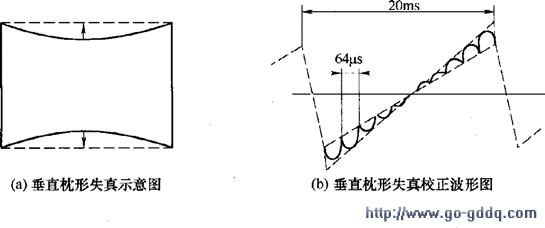

　　（2）垂直（南北）枕形失真校正。为了校正垂直方向的光栅枕形失真，必须用行频脉冲调制场偏转电流，使场扫描电流在每个场扫描的起始段与终止段幅度变大，如下图所示。

　　重点提示  垂直枕形失真校正的方法是在场偏转线圈回路中串联一个磁饱和电抗器。磁饱和电抗器的特点是小电流时电抗大，大电流时电抗小，是一个非线性元件。

　　电路中L710为可变磁饱和电抗器，它与行频脉冲调制用的磁饱和变压器T710并联，再与场偏转线圈串联。当场偏转电流为零时（扫描光栅中间部分）T710电抗最大，偏转电流主要经C710、T710，电流中行频脉冲的成分最小；当场偏转电流在正方向最大值和负方向最大值时（分别对应扫描光栅的上部和下部），T710和L710电抗最小，场偏转电流主要经过（4）脚→ L710→T710→（3）脚，场偏转电流被行频脉冲调制，它所产生的附加磁场使垂直方向枕形失真减小。

　　行频脉冲对场偏转电流的调制量由L710调整，因此L710为垂直枕形校正电感。VR710为场偏转电流幅度调整电位器，用来调整扫描光栅垂直幅度。
