1.色度信号处理电路分析
　　

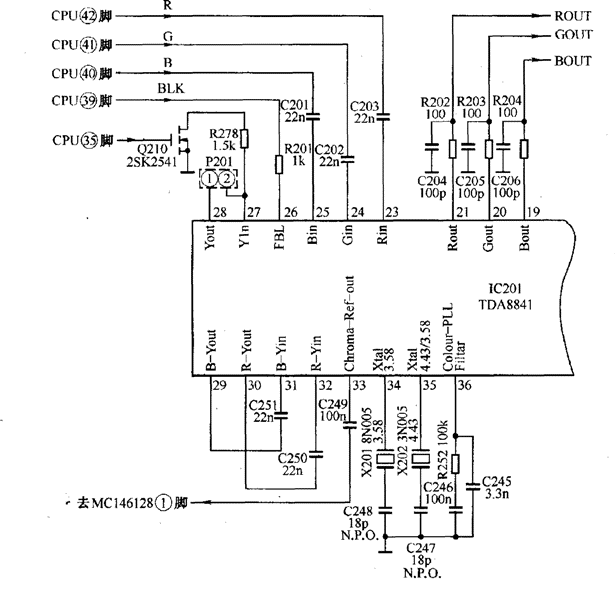

　　色度信号处理电路如下图所示。

　　（1）色度放大与解调电路
　　
　　由内/外视频切换电路送来的彩色全电视信号或色度信号，先送入ACC放大器中进行放大和控制，经ACC控制后，色度信号的输出幅度趋向稳定。 ACC放大器输出的信号送至带通滤波器，以抑制亮度信号，分离出色度信号。带通滤波器的中心频率可在4.43MHz和3.58MHz之间选择，若输入信号制式为PAL制，则带通滤波器的中心频率为4.43MHz;若输入信号为NTSC制，则带通滤波器的中心频率为3.58MHZ。另外，只有当机器工作于CVBS状态时，带通滤波器才工作，在Y/C状态时，带通滤波器被短路。

　　TDA8841具有PAL/NTSC制解调功能，设有两套副载波振荡器，接在（34）脚外围的X201是3.58MHz晶振网络，接在（35）脚外围的X202是4.43MHz晶振网络，哪一个振荡网络参与振荡由　　IIC总线进行控制。副载波振荡器能输出两列正交副载波（相位分别为O°和90°），正交副载波经色调控制后，分别送至B-Y解调器和R-Y解调器。若电路工作在PAL制，则900的副载波还是逐行倒相的（±90°），以满足PAL制解调的需要q副载波振荡器采用PLL锁相控制方式，其振荡频率和相位受鉴相器的摔制，鉴相器将900的副载波与色同步信号进行比较后，输出一个误差电压，再由（36）脚外围的环路滤波器进行低通滤波，转换成直流电压，并送至VCXO，以控制振荡频率和相位。当环路处于锁相状态时，副载波与色同步信号之间保持严格的同步关系。

　　带通滤波器输出的色度信号分别送到R-Y及B-Y解调器，并在各自的副载波的配合下，解调出R-Y和B—Y信号，并送至基带延时电路。这个基带延迟线相当于被集成在TDA8841内的TDA4665，其功能也与TDA4665 一样，根据彩色制式不同进行直通、延迟变换处理，对PAL制信号可消除相位误差，对NTSC制信号可降低串色干扰。基带延迟系统工作时，其内部锁相环压控振荡器所需的行同步信号由行压控振荡器提供，相当于提供给TDA4665的（5）脚的沙堡脉冲。最后，经基带延迟处理的R-Y、B-Y色差信号分别从TDA8841的（30）、（29）脚输出，再分别送入TDA8841的（32）脚和（31）脚，以作进一步处理。

　　背景知识  若彩色电视机需增加画质改善电路（如色度瞬态改良电路），可将该电路插入到（29）、（30）脚和（31）、（32）脚之间，否则，分别短接（29）、（31）脚和（30）、即可。

　　（2） RGB输出电路
　　
　　由TDA8841的28）、（29）、（30）脚输出亮度信号（Y）和两路色差信号（R-Y、B-Y），通过外电路重新从（27）、（31）、（32）脚送入G-Y矩阵，经倒相和比例放大还原出第三个色差信号（G-Y）。该集成电路同时在此处借助检测YUV范围内接近肤色的色度信号，对输入信号进行动态肤色校正，使图像的色彩更自然、亮丽。另外，色饱和度（色度）也在此进行控制。

　　三个色差信号输入RGB矩阵，产生R、G、B三基色信号，RGB字符信号从CPU的（42）、（41）、（40）脚输出，送入TDA8841的（23）、（24）、（25）脚，其（26）脚接受CPU的（39）脚控制的RGB字符消隐信号。 TDA8841的字符显示采用半透明式，也就是说字符是半透明状的，透过字符仍能看到下面的图像画面，使用户在需要改变画面参数（如调整对比度、亮度、色度）设置时，出现的字符不致影响图像。半透明显示是由CPU的（35）脚通过Q210控制TDA8841的（27）脚电平实现的。三基色信号同时在此进行黑电平扩展处理，从而增强画面的层次感和夜景真实感，起到了根据背景黑色画面自动提高图像对比度的作用。

　　R、G、B三基色信号进入RGB控制电路，该电路的作用是使IIC总线传送给TDA8841的亮度、对比度、白平衡信号在此对三基色图像信号进行控制调整。R、G、B信号在输出前还要进行蓝电平扩展、黑电平校正（自动暗平衡调整）处理，最后，R、G、B三基色信号从TDA8841的（21）、（20）、（19）脚输出，去末级视频放大板。

　　背景知识  黑电平扩展与蓝电平扩展不同，前者是为提高图像在灰画面时的对比度，而后者是在图像出现高亮度、高饱和度画面时，将白色向蓝色扩展，以防止图像太亮造成散焦，使清晰度下降。

　　2.色度信号处理电路维修精要
　　
　　色度通道故障主要是无彩色。检修时，先查（33）脚有无副载波输出，若无副载波输出，说明副载波再生电路有故障；若有副载波输出，说明故障是由色度通道其他电路有问题或副载波频率偏移引起的。由于色度电路大都集成在集成电路内部，仅在（34）、（35）、（36）脚外围接有少量元件，因而，不管故障是由哪种原因引起的，都应检查上述引脚的外围元件。若外围元件无问题，就应更换集成电路TDA88410。
