1.亮度信号处理电路分析
　　

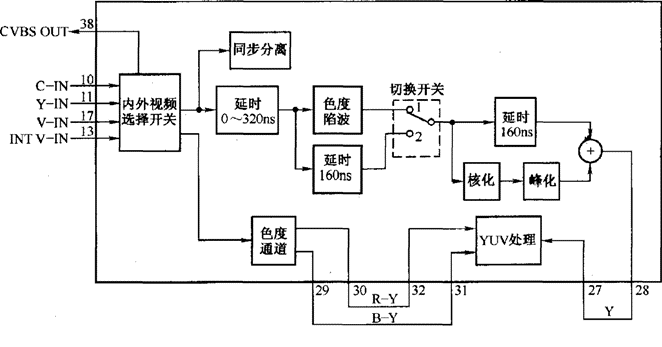

　　亮度信号处理通道的主要作用是从彩色全电视信号（CVBS）中分离出亮度信号（Y），并对亮度信号进行延时、核化及峰化处理。亮度信号处理通道主要由延时线、色度陷波器、核化电路以及峰化电路组成，电路如下图所示。

　　由内/外视频切换电路送来的彩色全电视信号或亮度信号，先送入延时线，以对信号进行0～320ns的延时，延时量可由IIC总线进行调节，最小步级为40nS 。彩色电视机出厂时，延迟量已调好，并处于固定状态。 O～320ns延时线输出的彩色全电视信号送至色度陷波电路，由色度陷波电路将色度信号吸收掉，分离出亮度信号来。色度陷波电路具有自适应特点，其中心频率随信号制式变化而变化。当接收PAL制信号时，色度陷波器的中心频率为4,43MHz；当接收NTSC制信号时，色度陷波器的中心频率为3.58MHz。由于色度陷波电路在吸收色度信号的同时，会对亮度信号产生附加的延时，为了使电路在Y/C模式时也能使Y信号产生相应的延时，电路中还特设了一个160ns延时线。当电路工作于Y/C模式时，切换开关置“2”位置，此时亮度信号经160ns延时后直接送到后级电路。这样就确保了CVBS模式和Y/C模式下亮度信号都有相同的延时。

　　核化电路和峰化电路都是用来处理亮度信号高频成分的，核化电路主要用来抑制亮度高频成分中的噪声，以净化画面；峰化电路主要用来提升亮度信号的高频分量，以改善画质。

　　核化电路和峰化电路对信号的处理程度，均由IIC总线进行控制。经核化和峰化后的信号，最终还要与经160ns延时后的亮度信号进行混合，混合后的亮度信号从（28）脚输出，再送回到（27）脚，以作进一步处理。

　　背景知识    若彩色电视机需增加画质改善电路（如YUV电路、VM处理电路等），可直接取用（28）脚输出的Y信号，将Y信号处理后送回（27）脚作矩阵处理；若电视机不需要增加画质改善电路，则直接短接（28）、（27）脚即可。

    　　2.亮度信号处理电路维修精要
　　
　　TDA8841的亮度通道全部集成在其内部，集成度较高，控制电路较先进，检修时可用示波器测量（27）脚有无亮度信号输出，若无输出，则故障原因一般为TDA8841损坏。
