1.Y/C分离和视频切换电路分析
Y/C分离和视频切换电路如下图所示。
（1）Y/C分离电路
从TDA8841（6）脚输出的视频复合信号经Q202缓冲、2203陷波后，再经Q201射随，由C209耦合至TDA8841的（13）脚，经内部电路TV／AV切换后，由TDA8841的（38）脚输出，一路送到外接视频输出端子；另一路送梳状滤波器IC202 （MC141628），进行Y/C分离。

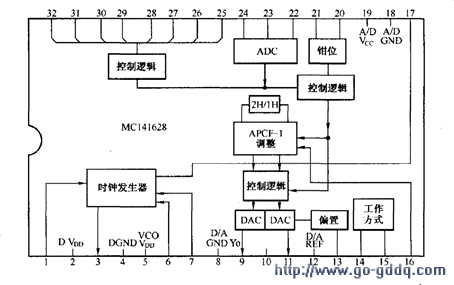

MC141628内部电路框图如右图所示，引脚功能及实测数据如下表所示。
| 脚号 | 符号 | 功能 | 直流电压(V) | |
| 有信号 | 无信号 | |||
| l | CLKIN | 副载波入 | 2.5 | 2.5 |
| 2 | DVdd | 数字电源 | 5.3 | 5.3 |
| 3 | PCOUT | 相位比较出 | 1.5 | 0.5 |
| 4 | DGND | 数字地 | O | O |
| 5 | VCOVDD | vco电源 | 5.3 | 5.3 |
| 6 | BIAS | vco参考电路 | 1.5 | 1 |
| 7 | OSCV | VCO控制电压入 | 1.5 | 0,5 |
| 8 | D/AGND | D/A转换器地 | 0 | 0 |
| 9 | YOUT | 亮度信号出 | 0,7 | 1.1 |
| 10 | D/AVCC | D/A电源 | 5.2 | 5.2 |
| 11 | COUT | 色度信号出 | 1 | 1.2 |
| 12 | D/AREF | D/A转换器参考电路 | 1.6 | 1.6 |
| 13 | BIAS | A/D、D/A偏置电路 | 1.3 | 1.3 |
| 14 | TEST | 测试方式输入，接地 | O | O |
| 15 | PAL/NTSC | PAL/NTSC选择(PAL:O,NTSC:1) | O | O |
| 16 | BYPASS | 旁路色度信号处理方式 | 0.02 | 5.3 |
| 17 | PLLSEL | 时钟方式选择输入(Fsc输入：0，4Fsc输入：1） | 0 | 0 |
| 18 | A/DGND | A/D转换器地 | O | O |
| 19 | A/DVcc | A/D转换器电源 | 5.2 | 5.2 |
| 20 | CLC | 钳位时间常数设定 | 3.1 | 2.3 |
| 21 | CLOUT | 钳位电压输出，它能把VIN输入的信号钳位，并通过交流耦合输入视频信号 | 1.4 | 2.3 |
| 22 | VIN | A/D转换器输入 | 1.4 | 2.3 |
| 23 | RBT | A/D转换器下参考值 | 0.6 | 0.6 |
| 24 | RTP | A/D转换器上参考值 | 2.6 | 2.6 |
| 25 | TB7 | 数字接口（仅用于测试模式），一般接地 | O | 0 |
| 26 | TB6 | 数字接口（仅用于测试模式），一般接地 | O | O |
| 27 | TB5 | 数字接口（仅用于测试模式），一般接地 | O | O |
| 28 | TB4 | 数字接口（仅用于测试模式），一般接地 | 0 | O |
| 29 | TB3 | 数字接口（仅用于测试模式），一般接地 | O | 0 |
| 30 | TB2 | 数字接口（仅用于测试模式），一般接地 | 0 | 0 |
| 31 | TB1 | 数字接口（仅用于测试模式），一般接地 | O | 0 |
| 32 | TBO | 数字接口（仅用于测试模式），一般接地 | O | O |
复合视频信号由TDA8841的（38）脚输出，进入MC141628的（21）脚。经Y/C分离之后的亮度信号由（9）脚输出，色度信号由（11）脚输出。由TDA8841的（33）脚输出的彩色副载波进入MC141628的（1）脚，完成A/D、D/A变换器锁相环压控振荡，形成4fsc时钟频率。梳状滤波器MC141628内有适应NTSC的1行延迟线和适应PAL制的2行延迟线，制式选择信号由CPU的（17）脚输出，通过Q272加到MC141628的（15）脚，完成PAL/NTSC不同制式信号的亮色分离。
（2）视频切换控制电路
视频切换由IC701 （4053）完成，主要作用是完成内视频（TV视频）信号与外视频（AV视频）信号的切换，并将切换输出的视频信号分别送至亮度通道、色度通道及同步分离电路。
还要利用切换输出的视频信号来产生电台识别信号，送至CPU。
（1）AVl/AV2切换。本机设有两路AV输入（即AV1、AV2）及一路S端子输入功能，当电路工作于AV1状态时，微处理器（26）脚输出低电平，Q005截止，控制405 3的（11）脚（控制脚）为高电平，使输入到4053的（13）脚的AV1视频信号（V1）从（14）脚（输出脚）输出，送至TDA8841的（17）脚，而AV2视频信号被禁止；当电路工作于AV2状态时，微处理器的（26）脚输出高电平，Q005导通，4053的（11）脚为低电平，使输入到4053的（12）脚的AV2视频信号（V2）从（14）脚输出，送到TDA8841的（17）脚，而AV1视频信号被禁止。
（2）S端子Y/C信号与Y/C分离电路MC141628输出信号的切换。S端子输出的Y信号经Q1003缓冲后加到4053的（3）脚，S端子输出的C信号经Q1002缓冲后加到4053的（1）脚；Y／C分离电路MC141628的（9）脚输出的Y信号经Q270缓冲加到4053的（5）脚，MC141628的（11）脚输出的C信号经Q271缓冲加到4053的（2）脚。 4053的（9）、（10）脚为控制端，受控于CPU的（11）脚（S-VIDEO控制信号）。
当选择S端子信号时，CPU的（11）脚为低电平，Q004截止，使4053的（9）、（10）脚为高电平，4053的（4）脚（Y信号输出脚）、（15）脚（C信号输出脚）分别和4053的输出（3）、（1）脚接通，输出的Y、C信号分别加到TDA8841的（11）脚（亮度信号输入）和（10）脚（色度信号输入）。
当选择机内Y/C信号时，CPU的（11）脚为高电平，Q004导通，使405 3的（9）、（10）脚为低电平，4053的（4）脚（Y信号输出脚）、（15）脚（C信号输出脚）分别和4053的输出（5）、（2）脚接通，输出的Y、C信号分别加到TDA8841的（11）脚（亮度信号输入）和（10）脚（色度信号输入）。
（3）TDA8841内信号选择切换电路。
提示与引导 从以上分析可知，TDA8841的输入信号有以下几种：一是（13）脚输入的内视频信号；二是（17）脚输入的AV1/AV2外视频信号；三是（11）脚输入的S端子或Y/C分离电路输出的Y信号；四是（10）脚输入的S端子或Y/C分离电路输出的C信号。
在TDA8841内部；不同信号源的切换通过IIC总线控制CVBS切换开关控制，选接一路进入CVBS／Y/C切换开关，再由用户菜单设定“数码滤波”开或关，从而决定视频信号的走向。
当选定“数码滤波”关时，CVBS信号直接进入TDA8841内部的色度带通滤波器和色度陷波器，以取得分离了的色度与亮度信号，再次返回CVBS/ Y/C切换开关，进入后面的处理电路。
当选定“数码滤波”开时，CVBS信号返回CVBS切换开关从（38）脚输出，送入Y/C分离电路MC141628。分离的Y、C信号进入电子开关4053的（5）、（2）脚，与来自加在（3）、（1）脚的S端子外接Y、C输入信号进行切换选择，从4053的（4）、（15）脚输出，进入TDA8841的（11）、（10）脚，再经TDA8841内CVBS/Y/C切换丌关，到达后面的信号处理电路。
2.Y/C分离和视频切换电路维修精要
Y/C分离及视频切换电路出现故障主要会造成AV1/AV2切换不正常，或S端子输入信号无图故障。检修时，一是用示波器测量Y/C分离电路各输入、输出端波形是否正常；二是用万用表测量Y/C分离电路控制电压是否正常。
