1.伴音信号处理电路分析
TCL-2911D彩色电视机伴音信号处理电路主要由IC201（TDA8841）、IC601（TDA9859）、IC604 （M62438）、IC602 （TDA2616）、IC603（TDA2009）组成。其中TDA8841主要完成伴音中频限幅放大、锁相环（ PLL）同步解调、音量控制、自动音量电平（AVL）控制等功能；TDA9859主要完成多信号源切换、空间立体声与伪立体声切换、模拟量（低音、高音、平衡）控制等功能；M62438主要完成SRS三维立体声处理功能；TDA2616主要完成左、右声道声音信号的功率放大；TDA2009主要完成重低音的功率放大。
（1）音频解调电路
TDA8841的（6）脚输出的视频信号及第二伴音中频信号经Q202射随后分成两路：一路送至视频处理电路；另一路由C218、C219和L203所组成的高通滤波器进行滤波后，取出伴音中频信号，再经Q203射随后，送至伴音中频选频电路。
选频任务由Q204、Q205、2204 （6.OMHz）和2205（6.5MHz）来完成。当伴音为D／K制式时，CPU的（12）脚输出高电平，（13）脚输出低电平，使Q204导通、Q205截止，使Z205输出的6.5MHz的第二伴音中频通过D203进入TDA8841的（1）脚；当伴音为I制式时，CPU的（13）脚输出高电平，（12）脚输出低电平，使Q205导通、Q204截止，使2204输出的6.OMHz的第二伴音中频通过D202进入TDA8841的（1）脚。
TDA8841的（1）脚输入的伴音中频信号先经带通滤波处理，以进一步抑制低频图像信号和高频噪声，再送至限幅放大器。经限幅放人器处理后，伴音中频信号中的寄生调幅得到了抑制，提高了伴音的信噪比，然后，伴音中频信号送至PLL解调电路。PLL解调器能对M、B/G、I及D/K制式（该机只使用了D/K、I制）的伴音中频进行解调处理，解调器的中心频率可自动调整，也可丁通过IIC总线强行设定，由于PLL解调器具有较高的解调增益，有利于提高伴音解调灵敏度。PLL解调输出的音频信号经低通滤波、音频放大及静音处理后，从（55）脚输出，送至音频处理电路TDA9859，以作进一步处理。
低通滤波器的作用是抑制伴音中频，只让音频信号通过。音频放大器的作用是确保（55）脚能输出足够幅度的音频信号。TDA8841内部的静音电路的作用是，在无信号或切换频道时，关断音频信号，使电路处于静音状态。由于伴音信号采用调频方式传送，在发射端进行了预加重处理，所以解调后还必须进行去加重处理，这一任务由（55）脚外接的电容C228来完成。
静音电路输出的音频信号，还有一路经0/-6dB衰减后（具体衰减量由IIC总线设定），送至内／外音频切换开关。由TDA8841的（2）脚输入的外音频信号经-6dB衰减后，也送至内／外音频切换电路。内／外音频切换电路在IIC总线的控制卜，对内／外音频信号进行选择，选择后的音频信号经自动音量控制后，送至音量开关。自动音量控制AVL电路能控制音频信号的幅度，使其维持在一个固定值上，AVL功能的有无可由IIC总线进行设定。
提示与引导 音量控制电路起音量调节作用，音量控制功能也由IIC总线进行设定。音量开关起“可变音量／固定音量”切换作用，音量开关的工作状态由IIC总线设定。当音量开关工作于“可变音量”状态时，即开关置“2”，则音量控制由TDA8841来完成，此时（15）脚输出的音频信号大小可变；当音量开关工作于“固定音量”，即开关置“1”时，则（15）脚输出的音频信号大小不变，此时音量控制由后级功放电路来完成。在本机中，由于内，外音频切换及音量控制均由TDA9859来完成，故TDA8841内部的相应电路未用，（2）脚和（15）脚均悬空。
（2）音频信号切换与音效控制电路
TDA9859是飞利浦公司生产的高保真音频处理器，常用于高档数码彩色电视机中的伴音信号处理。它内含多路信号源切换电路、立体声，扩展立体声／伪立体声／强制单声道处理电路、音量调节电路、音调调节电路、平衡调节电路、立体声效果选择电路以及IIC总线接口等电路。TDA9859具有如下一些功能：
A、具有多路信号源切换功能，可对三路立体声输入信号进行切换，可将输入信号直接切换到输出端。
B、具有立体声效果选择功能，可对信号进行扩展立体处理或伪立体声处理，也可对信号进行强制单声道处理。
C、具有音量、音调及平衡控制功能。
D、采用IIC总线控制形式，外围元件少，电路结构简单。

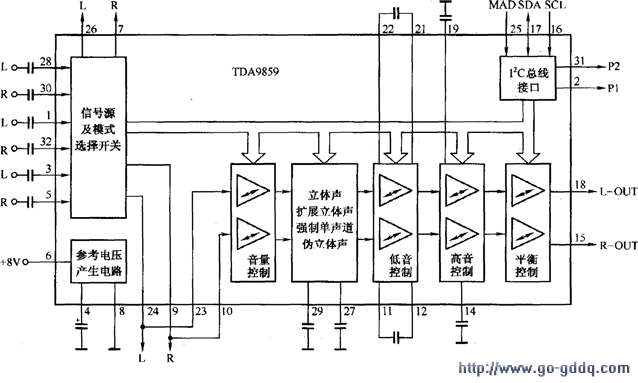

TDA9859内部电路框图如右图所示。TDA9859的引脚功能及实测数据如下表所示。
| 脚号 | 符号 | 功能 | 直流电压(V) | |
| 有信号 | 无信号 | |||
| l | AIL | AV1音频信号输入(L) | 4 | 4 |
| 2 | Pl | 输出1口（未用） | 0 | 0 |
| 3 | TVL | TV伴音信号输入(L) | 4 | 4 |
| 4 | CSMO | 参考电压平滑滤波电容外接端 | 7.9 | 7.9 |
| 5 | TVR | TV伴音信号输入(R) | 4 | 4 |
| 6 | vP | 正电源电压输入端 | 7.9 | 7.9 |
| 7 | V06 | 右声道音频输出，输出到机外（未用） | 4 | 4 |
| 8 | GND | 接地端 | 0 | 0 |
| 9 | LINE-R | 音频信号输出(R) | 4 | 4 |
| 10 | VI8 | 音频信号输出(R) | 4 | 4 |
| 11 | CBRI | 右声道1低音电容 | 4 | 4 |
| 12 | CBR2 | 右声道2低音电容 | 4,0 | 4 |
| 13 | V08 | 耳机输出端(R)（未用） | o.o | o.0 |
| 14 | CIR | 右路高频提升电容外接端 | 4 | 4．O |
| 15 | R-OUT | 主路音频信号输出(R) | 4 | 4 |
| 16 | SCL | IIC总线控制时钟信号输入端 | 4 | 4 |
| 17 | SDA | IIC总线控制数据输入，输出端 | 4 | 4 |
| 18 | L-OUT | 主路音频信号输出(L) | 4 | 4 |
| 19 | CIL | 左路高频提升电容外接端 | 4 | 4 |
| 20 | V07 | 耳机输出端(L)（未用） | 0．O | O．0 |
| 21 | CBL2 | 左声道2低频提升电容外接端 | 4 | 4 |
| 22 | CBLI | 左声道1低频提升电容外接端 | 4 | 4 |
| 23 | VI7 | 音频信号输入(L) | 4,0 | 4 |
| 24 | LINE-L | 音频信号输出(L) | 4 | 4 |
| 25 | MAD | 模块选择寻址输入端 | 0 | 0 |
| 26 | v05 | L声道音频输出，输出到机外（未用） | 4 | 4 |
| 27 | CPS2 | 伪立休声处理电容外接端 | 4,0 | 4 |
| 28 | A2L | AV2音频信号输入(L) | 4 | 4 |
| 29 | CPS1 | 伪立体声处理电容外接端 | 4 | 4 |
| 30 | A2R | AV2音频输入(R) | 0 | 0 |
| 31 | P2 | 输出2口（未用） | 0 | 0 |
| 32 | AIR | AV1音频信号输入(R) | 4 | 4．O |
由TDA8841的（55）脚输出的TV音频信号经Q207、 Q671放大后，分别送至TDA9859的（3）脚和脚和（5）脚。AV1左右音频信号送至TDA9859的（1）脚和（32）脚；AV2左右音频信号送至TDA9859的⑤脚和（30）脚。
三路双声道音频信号在TDA9859内部进行切换，切换过程受IIC总线的控制，切换后的信号从（9）脚和（24）脚输出线性的R、L信号，送入SRS音频处理电路M62438的（9）、（2）脚，经处理后的R、L信号再由M62438的（5）、（8）脚输出，送回到TDA9859的（23）脚、910）脚和机外音频输出插孔。
在TDA9859内部，R、L信号先经音量控制电路进行处理，以调节音频信号的幅度，再送至立体声／扩展立体声／伪立体声／强制单声道处理电路，用户可根据自己的喜好来选择伴音效果n当选择“立体声”效果时，电路自始至终确保输入的R、L信号在各自的通道中进行处理，输出的R、L信号与输入的R、L信号保持相同的立体声效果；当选择“扩展立体声”效果时，电路会加大两声道信号的相位差，以增强立体声效果；当选择“伪立体声”效果时，电路会将R、L信号相加，再分成两路这样输出的R、L信号，事实上就是相同的内容，不具备立体声效果；当选择“强制单声道”效果时，电路只选择一路信号（R或L）进行处理，并将它平均分配到两个声道中进行输出，这样输出的两路信号，实际上是同一声道的信号。
经立体声效果处理后的信号送至低音控制电路，并在（11）、（12）脚及（21）、（22）脚外接电容的配合下，完成低音调节。经低音控制后的信号送至高音控制电路，并在C60l和C602的配合下完成高音调节。最后，信号经平衡摔制后（确保两声道音量相等），从（15）脚和（18）脚输出，送往伴音功放电路。
（16）脚和（17）脚为IIC总线端子，CPU通过IIC总线来控制TDA98590控制内容有音频信号切换、伴音效果选择、音量控制、低音控制、高音控制以及平衡控制等。
提示与引导TDA9859的（13）脚和（20）脚为耳机输出端子，由于TDA9859内部未设耳机通道，故（13）脚和（20）脚未用，但TDA9860却使用了这两个端子。因此，若需要增加耳机信号处理功能，可用TDA9860直接替换TDA9859。
（3）双声道虚拟环绕声处理电路
目前多声道环绕声方式有多种，而且已成功地应用在家庭影院系统、专业电影院系统、高清晰度电视系统和D、∞系统，但对目前量大、而广的模拟式广播电视接收机，特别是高质量的大屏幕彩色电视机要实现多声道环绕声有_定困难。目前彩色电视机大多为双声道系统，且受机箱尺寸限制，不可能把高音质的扬声器系统搬进空间狭窄的彩色电视机机箱中，但用户又想享受环绕立体声的音响效果，于是就出现了双声道虚拟环绕声系统。
TCL-2911DZ彩色电视机采用了SRS双声道虚拟环绕声技术来提高电视机的音质，增强临场感o SRS意为声音恢复系统，它是根据人类听觉系统，即人耳对来自不同方向的声音有不同的频响，人脑据此经过逻辑判断和经验就可以判别声音来自空间中各个不同方位来实现的。
TCL-2911DZ彩色电视机的SRS双声道虚拟环统声处理电路以M62438为核心构成oM62438的引脚功能及实测数据如下表所示。
| 脚号 | 符号 | 功能 | 直流电压(V) | |
| 有信号 | 无信号 | |||
| 1 | VCC | 电源 | 11.6 | 11.6 |
| 2 | R-IN | 右声道输入 | 5.4 | 5.4 |
| 3 | DIFF | 接90°恒相滤波网络 | 5.4 | 5.4 |
| 4 | FILTER | 接90°恒相滤波网络 | 5.3 | 5.3 |
| 5 | R-OUT | 右声道输出 | 5.3 | 5.3 |
| 6 | GND | 地 | 0 | 0 |
| 7 | CNTL | SRS开关（高电平启动） | 5.3 | 5.3 |
| 8 | L-OUT | 左声道输出 | 5.4 | 5.4 |
| 9 | L-INL | 左声道输入 | 5.4 | 5.4 |
| 10 | REFIN | 90°恒相滤波网络基准电压形成 | 5.3 | 5.3 |
M62438有两种工作状态：
（1）SRS关断状态：由CPU的（15）脚（SRS开关信号）输出低电平，加到M62438的（7）脚，关断SRS系统，同时，此开关电压加到Q672的基极，使Q672截止，C674被开路，它对加到TDA9859的（3）脚的电视伴音信号的频率响应没有影响，左、右声道伴音信号频响没有变化，这种状态对聆听以语言为主的伴音信号比较有利，可以提高语音的清晰度。 .
（2）SRS开启状态：由CPU的（15）脚输出高电平，加到M62438的（7）脚，使SRS系统开启，校正听觉系统传递函数的补偿网路开始工作。同时此开关电压加到Q672的基极，Q672导通，C674A接地，它与R677形成低通特性，对100Hz以下的音频信号有提升作用，可以加强SRS系统的声音效果，这种工作状态对重放交响乐、迪斯科舞厅、运动场、影剧场效果比较有利，可以增强声场的环绕效果和临场感。
（4）左有声道功放与重低音功放电路
TCL-2911DZ彩色电视机采用TDA2616完成左、右声道的功率放大，由TDA2009完成重低音的功率放大。
TDA2616和TDA2009引脚功能及实测数据如下表、下下表所示
TDA2616音频功放引脚功能及实测数据
| 脚号 | 符号 | 功能 | 直流电压(v) | 脚号 | 符号 | 功能 | 直流电压(v) |
| 1 | +INV1 | 同相输入1 | 13 | 6 | OUT2 | 输出2 | 13 |
| 2 | MUTE | 静噪输入 | 26 | 7 | +Vp | 正供电电源 | 26 |
| 3 | 1/2Vp/GND | 1/2供电或接地 | 13 | 8 | -INVI、2 | 反相输入l、2 | 13 |
| 4 | OUT1 | 输出1 | 13 | 9 | +INV2 | 同相输入2 | 13 |
| 5 | -Vp | 负供电电源 | O |
TDA2009重低音功放引脚功能及实测数据
| 脚号 | 功能 | 直流电压(V) | 脚号 | 功能 | 直流电压(V) |
| 1 | 同相输入1 | 0.7 | 2 | 反相输入1 | 0.7 |
| 3 | 纹波抑制 | 23.5 | 8 | 输出端2 | 13 |
| 4 | 反相输入2 | 0.7 | 9 | 电源端 | 26 |
| 5 | 同相输入2 | 0.6 | 10 | 输出端1 | 13 |
| 6 | 接地端 | 0 | 11 | 空脚 | O |
| 7 | 空脚 | 0 |
TDA2616为具有静音功能的2×12W双声道、高保真音频功率放大器集成电路。它还提供了两个热保护电路：一个用来测量晶体管芯片上的温度：另一个用来测量功率晶体管瞬间的温度。当温度超过150℃时，过热保护电路就会开始工作。
由TDA9859的（18）、（15）脚输出的左、右声道音频信号分别经过R612、R613、C621、C629加到TDA2616的（1）、（9）脚，经过放大后的左、右声道音频信号由TDA2616的（4）、（6）脚输出，经C636、C635驱动左、右声道扬声器SP602、SP602A、SP601、SP601A，还原出声音。
左、右声道信号相加后，形成L+R合成信号，再通过由R636、C642、R637、 R638、C643、C644组成的低通滤波器，取出L+R合成信号中小于200Hz的低音信号，加到TDA2009的（1）脚，经TDA2009放大，形成重低音信号，由TDA2009的（8）、（10）脚输出，驱动重低音扬声器SP603，重放超重低音。 TDA2009的（2）、（4）脚为重低音放大器的交流负反馈端，用来减小非线性失真，（9）脚接26V直流电源电压。
重低音放大器的开关信号和音量控制信号来自CPU的（7）脚。当（7）脚输出高电平时，重低音控制开关管Q631、Q632饱和导通，到重低音功率放大器去的R+L合成信号被Q631、Q632短路，重低音功率放大器关闭；当（7）脚输出低电平时，低电平加到重低音控制开关管Q631、Q632的基极，Q631、Q632截止，对R+L信号通路没有影响，重低音功率放大器正常工作；（7）脚在低电平状态下，输出脉宽调制信号时，则（7）脚的脉宽调制信号起重低音功率放大器输入信号电平控制作用，它可以形成0～63种不同的步进脉冲，经R622、C641积分为0～63种不同的直流电平，加到Q631、Q632的基极，则Q631、Q632由截止到导通有64种不同的工作状态，它对R+L合成信号有64种不同的衰减，从而完成了对重低音音量的控制作用。
静音控制开关信号来自CPU的（14）脚，Q602为静音控制开关管，Q601为PNP型直流偏置电路，为Q602提供稳定的基极直流偏置，正常工作条件下，Q602处于微导通状态，它对TDA2616（2）脚（静音端）的工作状态没有影响。在彩色电视机正常工作状态时，CPU的（14）脚输出低电平，D630、Q631、Q632等截止，对彩色电视机的重低音输出没有影响；当CPU的（14）脚输出高电平时，Q602、Q631、Q632等均饱和导通。 Q602饱和导通后，通过TDA2616的（2）脚（静音端）使左、右声道功率放大器停止工作，通过Q631、Q632使R+L信号通路短路，重低音功率放大器停止工作，从而完成了静音控制。
