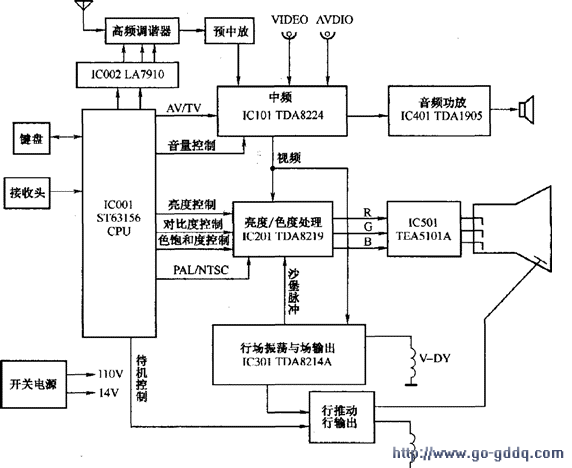

采用TDA8224+TDA8219+TDA8214A机心的创维CTV-2 108型彩色电视机整机主要电路组成如图所示。
从图中可以看出，创维CTV-2108型彩色电视机主要由电子调谐器、图像，伴音／音视频切换处理集成电路IC101 （TDA8224）、亮度，色度信号处理电路IC201 （TDA8219）、行场小信号处理兼场输出IC301（TDA8214A）、音频功放IC401（TDA1905）、末级视放IC501（TEA5101A）、行输出、微处理器ICO01（ST63156）和开关电源等几部分组成。
