一、遥控电路的组成

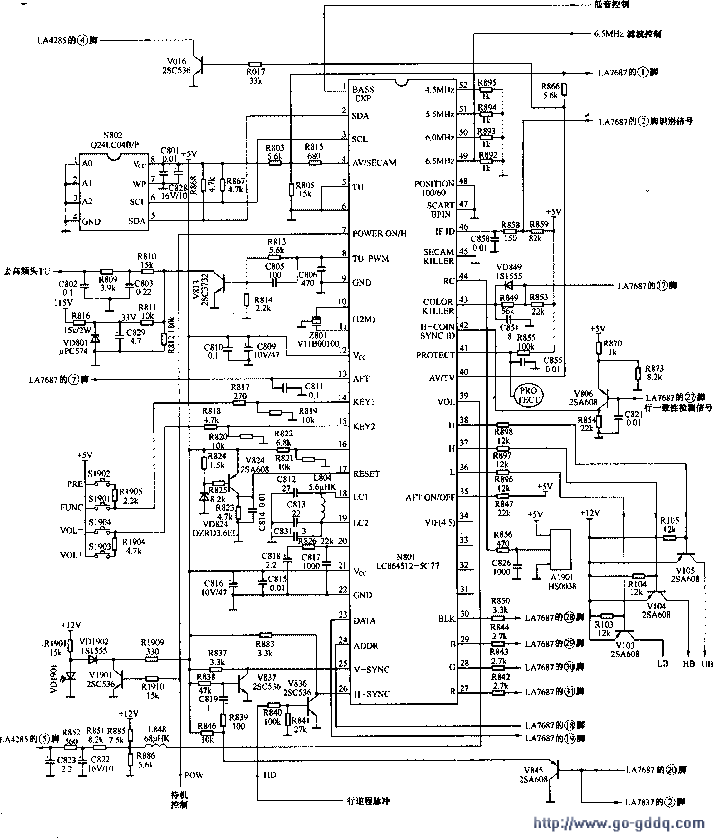

采用LA7687机心的海信TC2182型彩色电视机遥控电路由N801(LC864512-5C77)、存储器( ST24C02)及外围元件组成。遥控电路如下图所示。 LC864512-5C77引脚功能及实测数据如下表所示。
| 脚号 | 功能 | 工作电压(V) | 脚号 | 功能 | 工作电压(V) |
| 1 | 低音控制 | 4.9（打开），0（关闭） | 27 | 屏幕显示R信号输出 | O |
| 2 | IIC总线数据线 | 4.9 | 28 | 屏幕显示G信号输出 | O |
| 3 | IIC总线时钟线 | 4.9 | 29 | 屏幕显示B信号输出 | 0 |
| 4 | AV/TV/SECAM控制 | 2.1(TV),3.2(AV) | 30 | 屏幕显示消隐信号输出 | 0 |
| 5 | 接地 | O | 31 | O | |
| 6 | 接地 | 0 | 32 | O | |
| 7 | 待机／开机控制 | 0（待机），4.9（收看） | 33 | O | |
| 8 | 调谐电压PWM输出 | 0～4.8 | 34 | O | |
| 9 | 数字地 | O | 35 | AFT开关 | 0(开)，4.9（关） |
| 10 | 时钟振荡晶体外接端 | 0.3 | 36 | VL波段切换控制输出 | 0/11.5/11.5(L/H/U) |
| 11 | 时钟振荡晶体外接端 | 2.5 | 37 | VH波段切换控制输出 | 11.5/0/11.5(L/H/U) |
| 12 | 数字电路5V电源 | 4.9 | 38 | UHF波段切换控制输出 | 11.5/11.5/0(L/H/U) |
| 13 | AFT电压输入 | 2.9 | 39 | 音量控制输出 | 0～5 |
| 14 | 键控输入1 | 0(无按键按下) | 40 | AV/TV切换 | O(TV),2,7(AV) |
| 15 | 键控输入2 | O（无按键按下） | 41 | 过载保护检测输入 | 4.8（未起控时） |
| 16 | 2.9 | 42 | 行同步一致性检测输入 | 4.2<无信号），O（有信号） | |
| 17 | 复位输入 | 4.8 | 43 | 消色检测 | 4.6（有彩色），O（无彩色） |
| 18 | 字符振荡输入 | 2.2 | 44 | 遥控输入 | 4.6 |
| 19 | 字符振荡输出 | 2.2 | 45 | SECAM消色检测，未用 | 0 |
| 20 | 3.4 | 46 | 中放识别 | 4.6（有信号），O（无信号） | |
| 21 | 模拟电路5V输入 | 4.9 | 47 | 接地 | 0 |
| 22 | 模拟电路地 | O | 48 | 接地 | O |
| 23 | SAB总线数据 | 2.5 | 49 | 6.5MHz滤波控制 | O |
| 24 | SAB总线地址 | 2.2 | 50 | 6．OMHz滤波控制 | O |
| 25 | 场同步信号输入 | 0.2 | 51 | 5.5MHz滤波控制 | 0 |
| 26 | 行同步信号输入 | 3.7 | 52 | 4.5MHz滤波控制 | O |
二、CPU的基本工作条件
CPU所需要的5V电源是由开关电源输出的15V电源降压获得的。三端稳压器N651( L78M05-RA)从(3)脚输出SV电压供给CPU的(12)、(21)脚；CPU的时钟振荡脉冲信号由(10)、(11)脚外接的12MHz晶体Z801和内部电路产生；复位电路由VD824、V824等组成，为CPU的(17)脚提供所需的复位电压。
三、操作指令电路
1．遥控信号输入电路CPU的(44)脚为遥控信号输入端，信号形式为脉冲信号。
2．键盘电路该机采用电压比较式键盘电路，CPU的(14)、(15)脚为键盘控制电压输入端，当按下不同的按键时，CPU的(14)或(15)脚的电压将产生变化，CPU根据(14)或(15)脚电压的不同，就能够判断出按下按键的位置。
四、控制电路分析
1．频段选择VL、VH、UHF控制电路波段选择由CPU的(36)、(37)、(38)脚输出VL、VH、 UHF波段控制电压，再通过控制V103、V104、V105，为高频头LB、HB、UB端子提供12V切换电压。
2．调谐电压产生电路CPU的(8)脚是调谐电压控制端。(8)脚输出的PWM脉冲信号经V813倒相放大后从集电极输出幅度约为30V信号。经R810、C803、 R809、 C802组成的积分电路，积分平滑成0.5～30V直流调谐选台电压，加到高频头U101的TU端，调节调谐器的本振频率，完成调谐选台。
3．自动搜台控制电路和自动搜台控制电路相关的引脚主要有以下几个：
(1)CPU的(46)脚是TV电台识别信号输入端，用来确认是否搜索到电视节目。在搜索过程中，如果搜到图像信号，LA7687的(2)脚输出高电平信号加到CPU的(46)脚；如果无信号，由LA7687的(2)脚输出低电平加到CPU的(2)脚。
(2)CPU的(13)脚是AFT的S曲线信号输入端，用来确认搜台是否准确和是否进行存台操作。
首先CPU的(36)、(37)、(38)脚依次给出波段选择电压，同时再由CPU的(8)脚输出PWM调宽脉冲，经电平移位和低通滤波后，为高频头的TU端提供O～30V调谐电压，在调谐电压从0～30V的变化过程中，CPU对(46)脚输入的信号进行识别。当搜索到节目信号时，CPU的(46)脚为高电平，此时搜索速度变慢，LA7687的(7)脚输出AFT电压，经分压后，送到CPU的(13)脚，作为调谐准确的指示信号（即AFT“S”电压变化的中点）。 CPU便进入细调阶段，存储器对各相关数据（波段选择电压、调谐电压、节目号等）进行存储，节目号加1，再进行下一个节目的自动调谐选台过程。
重点提示 CPU的(42)脚是行一致性检测输入端，无论在AV还是TV状态下都起作用，当有图像时该脚为高电平，无图像或行不同步时该脚为低电平。从以上可以看出，CPU的(46)脚和(42)脚电压变化基本相同，但在该机心中，用作搜台的信号识别端是CPU的(46)脚，而不是(42)脚，(42)脚用作AV图像的信号识别端。
4．模拟总线控制电路重点提示 CPU通过三洋SAB总线（模拟总线）完成各种模拟量控制，该总线是一种集成电路内部总线，属于一种同步串行通讯方式。CPU通过(24)脚发出地址指令信号到LA7687的(18)脚，通过(23)脚发出数据信号到LA7687的(19)脚。LA7687接收到这些信号后，在内部把数字量转变为各种模拟电压，控制相应的电路，实现对模拟量的控制。LA7687的(13)脚是总线控制开关，只有在该引脚加上SV的高电平信号，总线控制才有效，模拟总线能够控制图像亮度、对比度、色饱和度、锐度、彩色色调和PAL/NTSC4 .43/NTSC3.58制式转换状态。
该机的音量控制电路仍采用常见的模拟量控制电路，当需要调整音量时，CPU的(39)脚输出PWM脉宽调制电压，经积分滤波后产生直接控制电压，加到LA4285的(5)脚，达到音量控制的目的。
5．保护检测电路CPU的(41)脚是电源保护输入端。正常工作时，(41)脚为4.8V左右高电平。若在工作时，由于某种原因造成(41)脚电压低于3V，则CPU的(7)脚输出关机低电平并送到电源电路，强制电源电路进入到待机状态。
在保护电路中，VD654用来监测12V输出电压，VD655用来监测7.8V输出电压，VD647用来监测24V输出电压，VD642用来监测180V输出电压（实际上是监测R647、R648对180V电压的分压）。上面的各组输出电压中，只要有一组无输出或者对地短路，都会使得相应的检测二极管正偏导通，从而拉低CPU的(41)脚的电压，使保护电路动作（参见电源电路）。
VD445用来监测行输出电路的工作情况，行输出电路正常工作后所产生的行逆程脉冲，经过VD442整流、C445滤波，变成直流电压，然后由R446、R447分压，再用VD445监测（参见第4章行扫描电路）。
V527用来监测场电路是否有过流性的损坏存在，场偏转电流流过R518产生压降，经过C527滤波变成直流电，如果场偏转电路有过流存在，势必使C527的电压升高。这个电压使V527导通，从而引起保护电路动作，使开关电源进入待机状态。
五、屏显电路
CPU通过(26)、(25)脚分别接收行场逆程脉冲信号，(18)、(19)脚外接的LC元件和内部电路组成7.5MHz的振荡电路。以上信号共同完成字符显示定位，在适当的时刻从(27)、(28)、(29)脚输出点阵脉冲，同时从(30)脚输出字符底色消隐信号。这些信号送到LA7687的(28)、(29)、(30)、(31)脚，其中(28)脚的字符消隐脉冲用于控制LA7687内部的TV／TEXT转换开关，当LA7687的(28)脚电压大于1V时，选择R、G、B字符信号输出；当(28)脚电压小于1V时，图像就显示在当前位置上。
