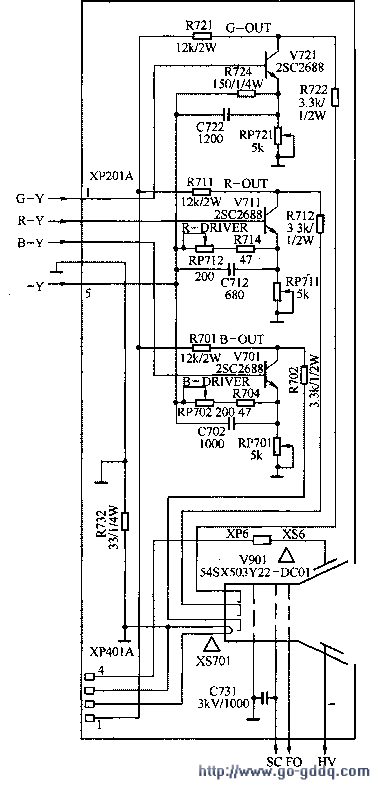

用LA7687机心的海信TC2182型彩色电视机末级视放电路如图所示。
　　
　　R -Y、G-Y、B-Y色差信号由LA7687的(35)、(34)、(33)脚输出，分别加至末级视放管V711、V721、V701的三个基极，LA7687的(32)脚输出的-Y信号经V261射随后加到三个视放管的发射极，色差和亮度信号经三个视放管的混合、放大，解调出R、G、B三基色信号，加至显像管三个阴极进行彩色显示。
　　
　　电路中，RP711、RP721、RP701为暗平衡调节电位器，调整三个电位器，可改变三个视放管的发射极直流电位，进而改变显像管的三个阴极电位，因而可进行暗平衡调整。RP712、RP702为亮平衡调节电位器，调整两个电位器，可控制R、B基色信号的增益，因而可进行亮平衡调整。
