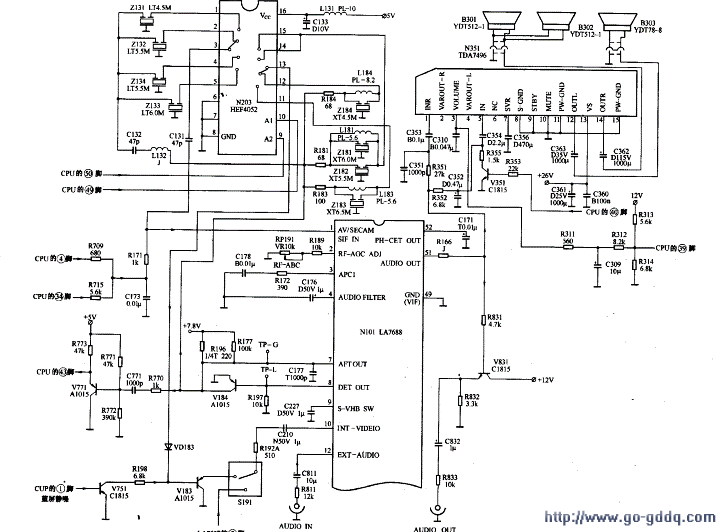

伴音处理电路如下图所示。

　　1.伴音制式选择电路
　　
　　LA7688的（8）脚输出的全电视信号CVBS（含第二伴音中频信号）经射随器V184的发射极输出后，分成五路：

　　第一路经R184加到2184 （4.5MHz）第二伴音中频陷波器的输入端，去掉4.5MHz笫二伴音中频信号后，加到制式选择开关N203（HEF4052）的（12）脚。

　　第二路经R181加到并联的陷波器2181（6.OMHz）、2182（5.5MHz）的输入端，经陷波后的CVBS信号加到HEF4052的输入端（14）脚和（15）脚。

　　第三路经R183加到2183（6.5MHz）陷波器的输入端，经2183陷波后的CVBS信号加到HEF4052的输入端（11）脚。

　　第四路经C132耦合，加到并接的第二伴音中频信号带通滤波器Z131、Z132、Z133、Z134的输入端，经2131（4.5MHz）带通滤波选出4.5MHz（M制）第二伴音中频信号，加到HEF4052的输入端（1）脚；经Z132（5.5MHz）带通滤波器选出5.5MHz（B/G制）第二伴音中频信号，加到HEF4052的（2）脚；经2133（6.OMHz）带通滤波器选出6.OMHz（I制）第二伴音中频信号，加到HEF4052的（5）脚；经2134（6. 5MHz）带通滤波器选出的6.5MHz（D/K制）第二伴音中频信号加到HEF4052的（4）脚。

　　第五路经R770、C771加到同步分离电路V771的基极，经同步分离后从V771集电极输出正极性复合同步脉冲，作为TV工作状态有无信号的识别信号，加到CPU的（43）脚。

　　HEF4052为2刀4位视频模拟选择开关，它具有两组4输入1输出同步控制的开关，一组开关（（1）脚、（2）脚、（4）脚、（5）脚输入，（8）脚输出）用于第二伴音中频带通滤波器选择；另一组开关（（11）脚、（12）脚、（14）脚、（15）脚为输入，（13）脚为输出）用于第二伴音中频陷波器选择或CVBS信号选择。

　　HEF4052的（9）、（10）脚为控制脚，由CPU的（49）脚（SYSl）、（50）脚（SYS2）输出的控制信号进行控制。HEF4052的（6）脚为禁止脚，高电平时各开关断开。。HEF4052控制及输出情况如下表所示。

　　在CPU的控制下，HEF4052的（3）脚输出的4.5MHz、5.5MHz、6.OMHz、6.5MHz第二伴音中频信号，经C131交流耦合加到LA7688的（1）脚，再进一步进行伴音调频解调处理。

　　HEF4052的（13）脚输出的经笫二伴音中频陷波后的CVBS信号，经VD183加到射随器V183的基极，经V183缓冲隔离后，CVBS信号从V183发射极输出，经维修开关S191，加到LA7688的TV视频信号输入端（10）脚，送入LA7688内的视频选择开关，再作进一步处理。

　　该机伴音制式无自动识别功能，在开机后正常工作或自动搜索选台时，伴音制式强制在D/K制（ 6.5MHz）伴音状态，而彩色制式可自动识别。因此，当收看B/G、I或M制节目时，需用遥控器制式键或本机键进行制式选择，否则会出现图像正常而无伴音，或伴音质量很差的情况。

　　2.伴音解调及AV/TV音频切换电路
　　
　　加到LA7688（1）脚的第二伴音中频信号，送入内部免调式PLL调频解调电路进行解调，得到电视伴音音频信号，即TV音频信号。 TV音频信号经（52）脚外接去加重电容C171进行去加重处理后，加到LA7688内的AV/TV音频选择开关；由AV端子输入的AV音频信号经R811、C811耦合，加到LA7688的（12）脚，也送到内部AV/TV音频选择开关。音频选择开关受（1）脚输入的AV/TV/SECAM开关控制信号控制，AV/TV音频信号选择与（1）脚电压的关系如下表所示。

　　AV/TV音频选择开关选择输出的内或外音频信号从LA7688的（51）脚输出，分成两路：第一路经R831加到射随器V831的基极，经V831缓冲隔离后从发射极输出音频信号，再经C832、R833耦合加到AV端子音频输出端，作为AV音频信号输出；第二路分别经C353、C354加到音频功率放大器N351（TDA7496）的输入端（1）脚和（5）脚，进行功率放大。
　　
　　提示与引导  该机伴音解调电路不像普通彩色电视机那样采用斜率鉴频器，而是采用免调试PLL（锁相环）解调电路，省去了伴音解调器中鉴频特性的调整及鉴频线圈。伴音解调电路是由VCO（压控振荡器）、相位比较器、环路滤波器等组成的宽带PLL调频解调器。这种电路的优点是自动调谐、不需外部调整，即使在输入信号信噪比比较低时，也能很好地解调出伴音音频信号。LA7688内PLL调频解调器最小调频检波范围为4～7MHz，适合D/K、B/G、I、M制伴音解调。

　　3.伴音功放电路
　　
　　伴音功放电路采用TDA7496，其引脚功能及实测数据如下表所示。

　　输入到TDA7496的（1）脚的为右路音频信号，（5）脚为左路音频信号。加到（5）脚的音频信号幅度受V351等组成的低音扩展开关控制，控制信号来自CPU的（40）脚。当低音扩展开关开启时，CPU的（40）脚输出高电平，使V351饱和导通，R355经V351的c-e结接地，则LA7688的（51）脚输出的音频信号经R352、 R355分压，适当降低幅度后经C354加到TDA7496的（5）脚，以适当降低低音音量，使声音听起来清晰而柔和。当重低音关闭时，CPU的（40）脚输出低电平，V351截止，对TDA7496的（5）脚输入无影响。

　　TDA7496的（1）脚、（5）脚输入的AV/TV音频信号，经内电路进行音量控制、固定增益功率放大器放大后，（1）脚输入的音频信号从（14）脚输出，经C362耦合加到并联连接的两只扬声器B301、B302，发出200Hz以上的中／高音；（5）脚输入的音频信号从（12）脚输出，经C363耦合加到低音扬声器B303，使其发出低音。因为（5）脚输入的音频信号经C352滤去了高频分量，主要保留低频分量，因此（12）脚输出的主要是低频信号，故扬声器B303主要发低音。

　　当进行音量控制时，CPU的（39）脚输出的PWM调宽脉冲，经R312、C309、R311、C310积分，平滑成直流音量控制电压，加到TDA7496的（3）脚，用来控制音量。

　　该机还具有静音功能，在频道切换、自动搜索选台、半自动搜索选台、AVITV切换期间等，CPU的（39）脚输出低电平，加到TDA7496的（3）脚的音量控制电压为低电平，使伴音功放几乎无输出，起到静音的作用，静音时间约为200ms 。当按遥控器静音键时，CPU的（39）脚也输出低电平，再次按遥控器静音键，则进入正常工作状态。
