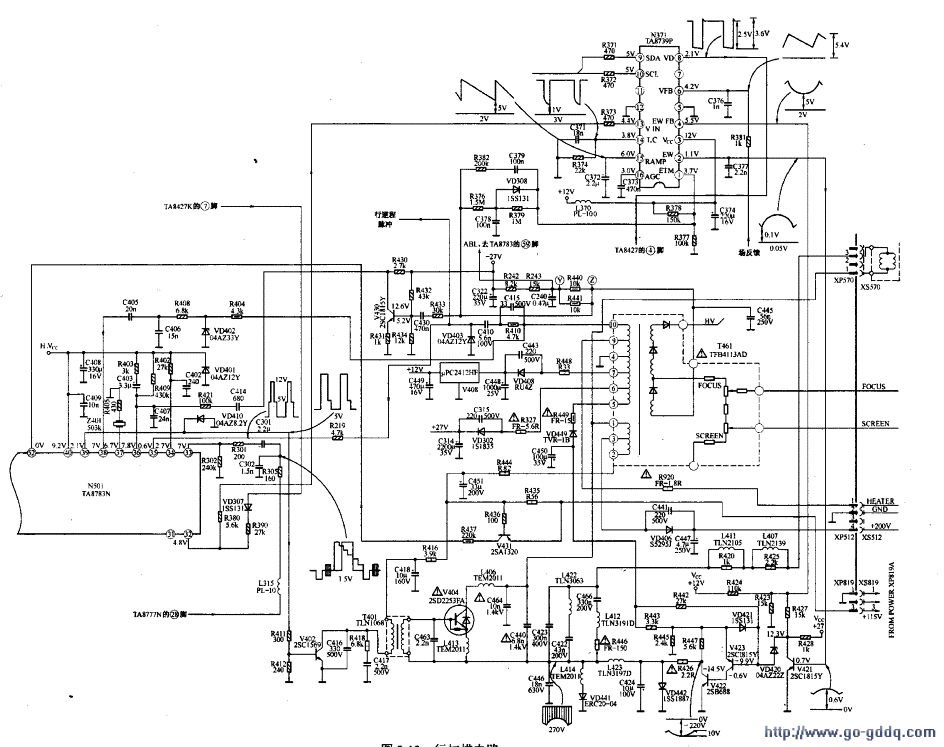

行扫描电路如下图所示。

　　1.行振荡和AFC电路
　　
　　TA8783N的（37）脚外接晶振2401（503kHz），和内部有关电路构成32fh压控振荡器。

　　503kHz振荡信号经内部分频后，得到行脉冲，从（39）脚输出，32fh压控振荡器受AFC电路的控制。AFC电路有两个输入信号，一个是由（33）脚内同步分离电路分离出的行同步信号，作为基准信号，另一个是（38）脚输入的行逆程脉冲，作为比较信号，这两个信号在AFC电路中进行比较，产生的误差电压经（36）脚外围的环路滤波器进行滤波处理，转化为直流电压，送至32fH压控振荡器，用来调节32fh压控振荡器的振荡频率和相位，直到行同步信号与行逆程脉冲同频、同相。

　　2.行推动电路
　　
　　TA8783N的（39）脚输出的行脉冲送到行推动管V402的基极，放大的信号由推动变压器T401加到行输出管V404的基极。 V402集电极接有C416、R418、C417等阻尼元件，防止V402截止期间，V402集电极上产生很高的反峰电压将V402击穿，从而起到保护的作用。

　　3.行输出电路
　　
　　行输出管V404在行激励脉冲激励下工作。行输出电路采用反相激励方式，即行推动管V402饱和导通时，行输出管V404截止；V402截止时，V404饱和导通。借助于行输出管V404及阻尼二极管的开关作用，在行偏转线圈内流过线性变化的行偏转电流，产生垂直变化的磁场，使电子束作水平偏转，产生行扫描作用。

　　4.保护电路
　　
　　该机设有行过流保护电路，主要由V431、R435、 R436、 R437组成。在正常工作情况下，流过R435的电流不大，R435两端电压很小，V431截止，使TA8783N的（52）脚电压为OV，对电路工作没有影响。当由于某种原因引起行过流时（如行输出管、行输出变压器短路等），流过R435的电流大增，其两端电压上升，V431导通，V431集电极电压经R437加到TA8783N的（52）脚。当（52）脚电压升至1.0V以上时，内部X射线保护电路动作，控制（39）脚无行激励脉冲输出，从而达到了过流保护的目的。

　　5.水平枕形失真校正电路
　　
　　水平枕形失真校正的方法是用场频抛物波调制行频锯齿波电流，使流过行偏转线圈的电流呈上凸抛物波形，这样就会使屏幕中部光栅向左右方向拉出一些，从而使水平枕形失真得到校正。水平枕校电路由抛物波形成电路、抛物波放大电路及枕校输出电路组成。抛物波形成电路的作用是将场频锯齿波转化为场频抛物波，抛物波放大电路的作用是将场频抛物波放大到足够的幅度，枕校输出电路的作用是输出足够功率的下凹场频抛物波，并送入行偏转线圈，调制行扫描电流。

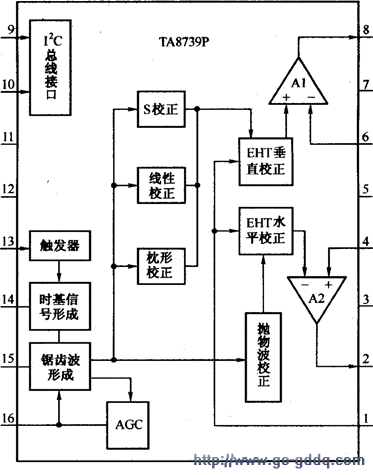

　　水平失真校正电路由N371（TA8739P）为核心构成，TA8739P具有图像幅度调整、垂直线性调整、垂直中心位置调整及校正度调整、水平枕形失真度调整以及梯形失真度调整等功能，还能完成场锯齿波形成及放大任务。 TA8739P的内部电路框图如右图所示，引脚功能及实测数据如下表所示。

　　提示与引导  TA8739P与经常使用的枕校控制电路TA8859引脚功能相同。

　　由TA8783N的（32）脚输出的场脉冲送入TA8739P的（13）脚，经内部电路转化成锯齿波电压。

　　锯齿波电压一路经内部校正、放大后，从（8）脚输出，去场输出电路；锯齿波电压的另一路送到抛物波形成电路，产生的抛物波电压经EHT（阳极高压）水平幅度校正和放大后从（2）脚输出。（2）脚输出的抛物波经V421、V423及V422放大处理后，在C424上形成峰峰值为8V左右的下凹抛物波，经L423去调制行扫描锯齿波电流的波形，使行扫描电流呈上凸规律变化，从而达到了水平枕形失真校正的目的。

　　TA8739P的（15）脚外接电容C372为锯齿波形成电容，（16）脚外接电容C373为场AGC滤波电容，用于自动稳定场幅。（1）脚为高压校正电压输入端，控制图像尺寸不受高压变化的影响。
