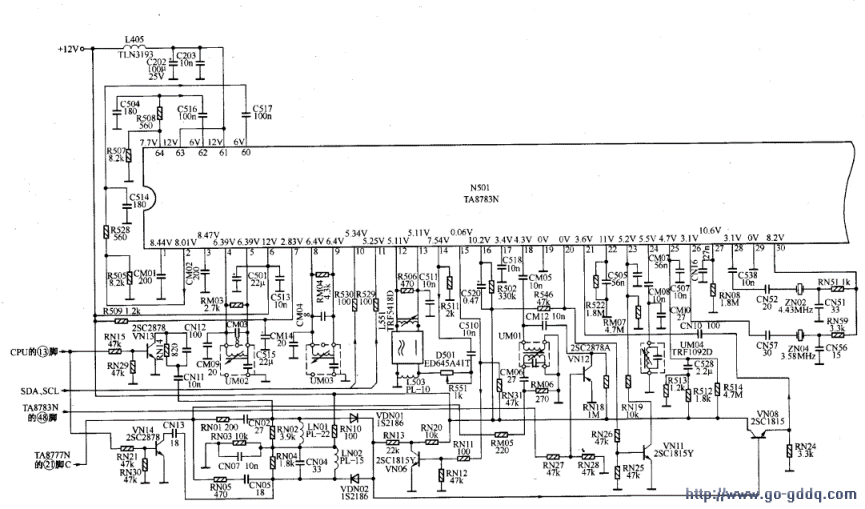

色度通道主要由ACC放大、制式识别、制式选择、PAL/NTSC/SECAM解调、色度控制以及副载波再生等电路组成，电路如下图所示。

　　1.制式识别及控制电路
　　
　　TA8783N是一个可处理PAL/NTSC/SECAM制彩色信号和4.43MHz、  3.5 8MHz副载波的多制式信号处理集成电路，开机后，制式识别系统初始化状态为4.43MHZ 。当4.43MHz或3.58MHz信号进入系统时，系统便判断输入信号副载波频率是否为4.43MHz，若是，再判断是PAL4.43MHz还是NTSC4.43MHz或是SECAM4.43MHz，根据判断结果，选择输入信号进行处理；若不是，再转回输入端，转入是否是3.58MHz状态重新识别，直到识别出输入信号为止。当TA8783N识别出输入信号后，就会将识别结果通过IIC总线送至CPU,CPU根据制式状态输出控制电压，使亮度陷波电路也进入相应工作状态。

　　具体工作过程是：色度信号一路经带通滤波器送到TA8783N的（21）脚（PAL/NTSC制色度信号）；另一路经钟形滤波器送到SECAM信号输入端（18）脚。从（21）输入的信号经ACC（自动色度控制）电路后一路送到PAL识别电路；另一路经色调电路后送到NTSC识别电路。从（18）输入的信号经限幅放大后送到SECAM识别电路。各识别电路同时对输入信号进行制式识别，根据识别结果，由集成电路内的PAL/NTSC/SECAM切换开关选择输入信号、压控振荡器等。

　　TA8783N还根据输入识别结果从（15）脚输出识别电平（识别之前，带通滤波器初始化设为4.43MHz带通状态，即（15）脚输出为低电平）。

　　当接收PAL制信号时，TA8783N的（15）脚为低电平，VN06截止，其集电极输出高电平，使VDN02导通，VDN01截止，PAL制带通滤波器选频得到的色度信号经VDN02和VN08送到TA8783N的（21）脚。

　　当信号制式为NTSC-M制时，TA8783N的（15）脚输出高电平，VN06饱和，集电极输出低电平，VDN01导通，VDN02截止，NTSC-M制带通滤波器选频产生的色度信号经VDN01和VN08送到TA8783N的（21）脚。

　　当信号制式为SECAM制时，钟形滤波器选频产生的SECAM制色度信号从TA8783N的（18）脚输入。由于SECAM制的两个色差信号为调频信号，两个色差信号调制的副载波频率也不一样（R-Y为4.406MHz调频，B-Y为4.250MHz调频），为改善兼容，又不影响色度信号的信噪比，在发射SECAM制信号时，对已调色度信号进行“倒钟形”滤波方式的高频预加重处理，使副载波电平降低，提高色度信号边带分量。为此，在（18）脚SECAM色度信号输入端采用“正钟形”滤波器选频，一方面可以选取两个调频的色差信号；另一方面对调频信号的边带进行去加重处理。

  　　提示与引导  在色度信号输入端，还接有频带展宽电路，主要由VN13、VN14组成。具体工作过程是：接收TV信号时，CPU的（13）脚输出低电平，VN13、VN14均截止，不影响带通滤波器的工作状态；接收AV信号时，（13）脚输出高电，平，VN13、VN14均饱和，CN13和CN12、RN14.CN11接入电路，将带通滤波器的频带展宽。这样做的好处是，即使播放非标准的AV信号源，色度信号也能较为完整地通过带通滤波器送至TA8783N。

　　2.副载波产生电路
　　
　　TA8783N输入的色度信号除送至色度解码电路外，还有一路送至色同步选通电路，从输入色度信号中提取色同步信号，然后送到APC（自动相位比较器）电路，由（26）脚外接的3.58MHz晶体及集成电路内部电路组成的VCXO振荡器（3.58MHz）产生3.58MHz信号：由（28）脚外接的4.43MHz晶体组成的VCXO振荡器（4.43MHz）产生4.43MHz信号。这两个信号按固定周期切换，通过载波矩阵电路送到APC电路。在APC电路中，输入信号的色同步信号与压控振荡器送出的3.58MHz或4.43MHz副载波信号进行相位比较，产生与相位差（频率差）成正比的误差信号，然后经（25）脚低通滤波器滤波，平滑成直流误差电压信号，再返回到VCXO，控制VCXO的振荡频率，从而恢复了色度信号解调所需的色副载波频率，以确保再生副载波与输入信号相位一致。

　　3.色度信号解调电路
　　
　　在选定PAL制工作时，从TA8783N的（21）脚送入的PAL色度信号，一路直接送到PAL解调电路，另一路由TA8783N的（14）脚输出，经1行延时线D501对色度信号作一行延时后，送入（12）脚，然后也送到PAL解调电路。直通信号和延迟信号在解调电路内进行相加和相减运算，得到U（已调B-Y色差信号）、V（已调R-Y色差信号）分量，U.V信号在PAL解调电路中解调，得到R-Y、 B-Y色差信号，最后送到PAL/NTSC/SECAM色差输出选择开关，产生满足PAL制要求的R-Y、B-Y信号。

　　在选定NTSC制工作时，从TA8783N（21）脚输入的色度信号送到NTSC解调电路，两路正交的（相差90°）色副载波信号也送到解调电路，这两路信号相乘得到NTSC制的R-Y、B—Y信号，最后送到PAL/NTSC/SECAM色差输出选择开关。

　　在选定SECAM制工作时，因SECAM制色度信号为分时复用、调频发送，即第n行传送Y、R-Y信号，第n+l行传送Y、B-Y信号，所以，在接收端TA8783N中采用色度延迟线，将色度信号延迟1行时间。这样，每一行色差信号均可使用两次，即（18）脚输入的SECAM制色度信号分成两路：一路直接送到SECAM解调电路；另一路经延时放大后，从（14）脚输出，再由D501将信号延时一行，送回到（12）脚，也送入SECAM解调电路。然后根据SECAM制色度信号为调频传输（R-Y、B-Y信号分别调频在4.40625MHz和4.25MHz两个副载波信号）的特点，采用两个鉴频器分别解调出R-Y和B-Y信号，送到PAL/NTSC/SECAM色差输出选择开关。TA8783N的（4）脚和（5）脚外接R-Y鉴频网络，谐振频率为4.40625MHz，（8）脚和（9）脚外接B-Y鉴频网络，谐振频率为4.25MHz 。因SECAM制色度信号在发射时，为了提高信号的抗干扰能力，已对信号进行了预加重处理，所以，在接收端对信号解调后，就必须进行去加重处理，这一任务由（1）脚和（3）脚外接的电容来完成。

　　不管是哪种制式的色差信号，经PAL/NTSC/SECAM色差输出选择开关选择后，都从TA8783N的（2）脚和（64）脚输出，经RC耦合后，分别送回到（60）脚和（62）脚进入色差处理电路。在色差信号处理电路中，R-Y和B-Y经钳位处理、半色度控制、色饱和度控制后，送至RGB矩阵电路，并与Y信号进行矩阵处理，恢复出R、G、B三基色信号。
