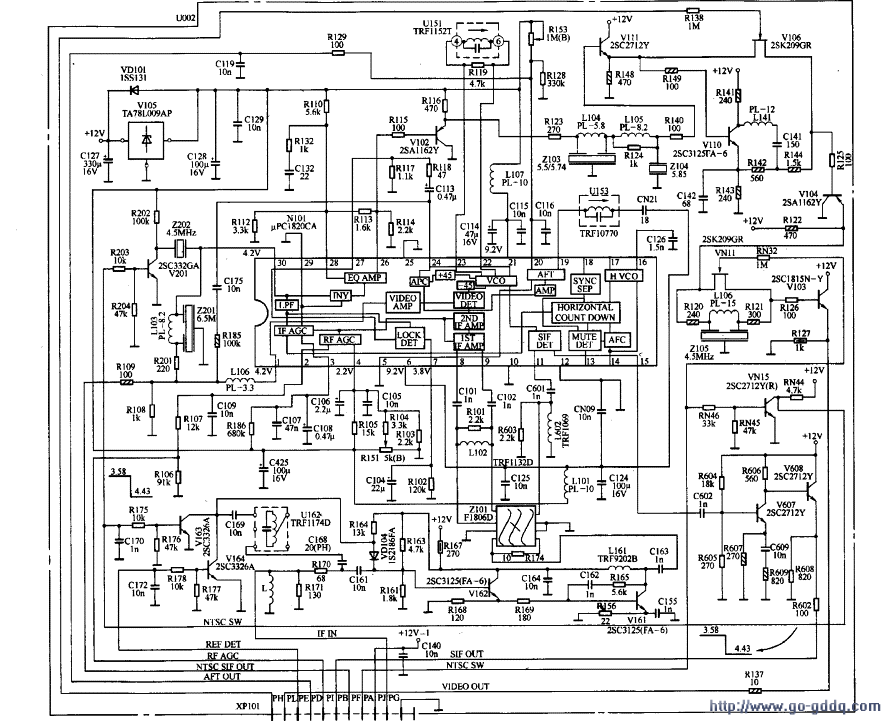

图像中频电路集成在中频板U002内，电路如图所示

　　1.预中放电路
　　
　　背景知识  单通道中频系统和准分离中频系统

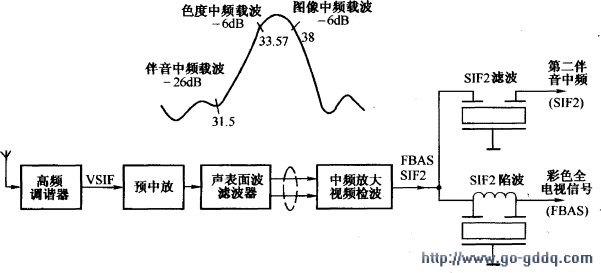

  （1）单通道中频系统大多数电视机采用单通道中频系统，电路框图如右图所示。

　　所谓单通道中频系统，就是由调谐器输出的图像中频与第一伴音中频，通过同一个预中放、同一个声表面波滤波器（ SAWF）、同一个中频放大器，送到视频检波器。在视频检波器中，图像中频信号被解调为视频信号；图像中频信号与第一伴音中频信号差频产生第二中频信号。

　　由于第一伴音中频与图像中频共用一个公共通道，因此相互之间容易产生干扰。例如，在视频检波器中，除了产生所需要的视频信号与第二伴音中频信号之外，同时也会产生色度中频信号与伴音中频信号的差拍干扰——色声差拍干扰（如对D/K制，色声差拍干扰的频率为33.57MHz-31.5MHz=2.07MHz）。这个频率正好在视频信号带宽范围之内，它会在屏幕上呈现色条纹干扰。图像信号对伴音信号有时也会产生蜂音干扰。为了消除色声差拍干扰，声表面波滤波器的幅频特性对伴音中频信号约有26dB的衰减。这样，幅度较小的伴音中频信号与色度中频信号产生的色声差拍干扰必然减小，但伴音信号的信噪比也随之变小，伴音质量降低。

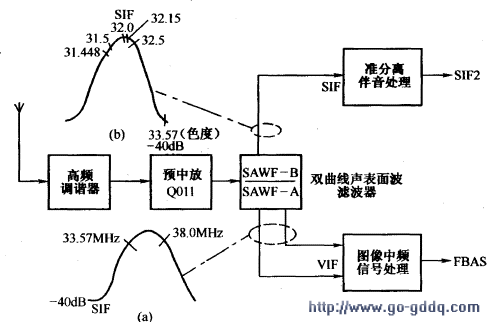

　　（2）准分离中频系统为了解决上述问题，在一些高档彩色电视机中采用了准分离中频系统，准分离中频系统框图如左图所示。

　　所谓准分离中频系统，就是调谐器输出的图像中频与第一伴音中频信号，经预中放和声表面波滤波器后就相互分离。声表面波滤波器由两个幅频特性完全不同的滤波器SAWF-A与SAWF-B组成。SAWF-A的幅频特性如图2-6中（a）曲线所示，它对伴音中频信号有40dB以上的衰减，伴音对图像的色声差拍干扰完全消除，因此，SAWF-A只输出图像中频信号，送往图像中频信号处理电路；SAWF-B的幅频特性如图2-6中（b）曲线所示，它对色度中频信号有40dB以上的衰减，因此，SAWF-B只输出不衰减的伴音中频信号，送往准分离伴音处理电路，产生第二伴音中频信号，由于图像中频信号不会进入伴音处理电路，因此不会对伴音产生蜂音干扰。同时，因为伴音信号不像单通道中频系统那样受到衰减，使其信噪比明显提高。

    　　需要说明的是，海信2919KB型彩色电视机只对D/K、I、B/G制信号采用准分离方式，对于M制信号仍然采用单通道中频系统处理方式。因为M制伴音中频信号频率为33.5MHz，它与PAL制色度中频信号33.57MHz十分接近，所以，如果对M制也采用准分离方式处理中频信号，则必须将图2-6中（b）曲线所示的声表面波滤波器SAWF-B的幅频特性峰顶部分展宽，使M制33.5MHz的伴音中频信号也位于幅频特性的峰顶部分。但是，这样将同时使33.57MHz的色度中频信号也位于幅频特性的峰顶附近，因而必然产生较强的色声差拍干扰，显然，这是我们所不希望的。

　　高频头输出的图像中频和第一伴音中频信号，经V162、V161射随后，由C163耦合到声表面滤波器Z101的输入端。 2101是一个复合滤波器，它内含图像滤波和伴音滤波两个单元，可完成图像中频和第一伴音中频的准同步分离。

　　该机为多制式彩色电视机，当接收的信号为D/K、I、B/G制式时，电路采用准分离方式，当接收NTSC-M制信号时，仍采用传统的单通道系统（内载波方式）完成图声分离。另外，电路中设有C168、U162组成的33.5MHz吸收网络。当接收NTSC-M制信号时，NTSC SW电压为高电平，V163饱和，对33.5MHz的第一伴音中频作适当衰减，以满足NTSC-M制中频信号的幅频要求。当接收其他制式信号时，NTSC SW电压为低电平，V163截止，33.5MHz吸收网络不工作。电路中，三极管V164受CPU的（2）脚输出的REF DET信号控制，选台时，CPU的（2）脚输出高电平，V164饱和，33.5MHz吸收网络工作，对第一伴音中频作适当衰减。

　　选台后，CPU的（2）脚输出低电平，V164截止，对电路无影响。

　　2.中频检波电路
　　
　　当接收D/K、I、B/G制式信号时，2101输出的图像中频信号送至μPC1820CA的（8）、（9）脚，经两级增益可变的图像中频放大器进入锁相环同步检波器（PLL），PLL同步检波器设有一个压控振荡器，与（22）、（23）脚外接的U151（38MHz）谐振回路构成振荡电路。由中频来的中频信号与VCO振荡信号送入自动相位控制电路（APC）进行相位比较，输出误差电压到VCO控制端，使VCO振荡的相位与图像中频变化的方向趋向一致，以确保图像中频开关信号与已调图像中频信号同频同相，确保视频检波任务的正常进行。检波后的视频信号从μPC1820CA的（1）脚输出。

　　当接收NTSC-M制信号时，由于声表面滤波器不能对该制式信号进行图，声准分离，所以，图像中频和第一伴音中频信号都输入到μPC1820CA的（8）、（9）脚，在μPC1820CA内部，经视频检波和差频，从μPC1820CA的（1）脚输出视频信号和4.5MHz的第二伴音中频信号。

　　μPC1820CA的（1）脚输出的视频信号经2201（6.5MHz）、2202（4.5MHz）陷波器滤除第二伴音中频信号后送到（30）脚，经过视频放大后，从（26）脚输出。Z202受V201的控制，当电路工作于NTSC-M制时，V201饱和导通，2202工作，将4.5MHz的M制第二伴音中频信号吸收掉。

　　μPC1820CA的（26）脚输出的视频信号经V102缓冲、5.5MHz/5.74MHz的B/G制双载波伴音中频陷波器2103、5.85MHz的B/G制NICAM（丽音）伴音中频陷波器2104滤波后，加到V111、V110、V104进行缓冲放大，放大后的信号从V104的发射极输出，再经4.5MHz的M制伴音中频陷波器Z105后，送到V103再次进行缓冲放大，放大后的视频信号从V103的发射极输出，送入后续电路进行处理。

    　　提示与引导  对本电路说明两点：一是由于5.85MHz吸收网络对6.OMHz有足够的衰减，因此，电路中没有单独设6.OMHz的陷波器。二是4.5MHz的陷波器2105是否接入受VN11控制，当接收NTSC-M制信号时，NTSC SW为低电平，使VN11截止，Z105接入电路；当接收其他制式信号时，NTSC SW为高电平，VN11饱和，Z105被短路，信号经VN11直接送至V103的基极。

　　3.AFT和AGC电路
　　
　　μPC1820CA的（22）、（23）脚外接38MHz检波中周U151，为PLL检波器提供所需的38MHz中频载波。（24）脚外接的RC网络为APC锁相环路低通滤波器。（20）脚为AFT电压输出端，输出的电压作为调谐准确度信息送至CPU的（41）脚。

　　μPC1820CA的（30）脚输入的视频信号还在其内部分出一路送至中放AGC电路，产生AGC电压，除用以控制中放电路的增益外，还经过高放AGC处理，形成高放延迟AGC电压从（2）脚输出，送至高频头，用来自动调整高放级的增益。

　　4.第二伴音中频产生电路
　　
　　当接收D/K、I、B/G制式信号时，声表面波滤波器Z101输出的第～伴音中频信号（31.5MHz、32MHz或32.5MHz）送至μPC1820CA的（11）脚，进入内部伴音中频变频电路。在变频电路中，第一伴音中频信号与38MHz的中频载波进行差拍，产生第二伴音中频信号（6.5MHz、6.OMHz或5.5MHz），从（15）脚输出，经V607放大，V608射随后，送至伴音中频处理电路。

　　当接收NTSC-M制信号时，第一伴音中频信号和图像中频信号一起送到μPC1820CA的（8）、（9）脚，第一伴音中频信号（33.5MHz）与38MHz的中频载波进行差拍，产生4.5MHz的第二伴音中频信号，和视频信号一起从μPC1820CA的（1）脚输出，其中NTSC-M制的第二伴音中频信号送伴音中频处理电路。
