伴音电路主要由伴音制式切换电路、第二伴音中频变频电路、伴音检波电路及伴音功放电路等组成。

　　1.第二伴音中频变频电路
　　
　　第二伴音中频变频电路由TA8710S等构成，TA8710S内含振荡器及混频器等电路，它能将5.5MHz/6.OMHz/6.5MHz的伴音中频统一变频为6.OMHz中频信号。 TA8710S引脚功能和实测数据如下表所示。

　　由中放板输出的5.5MHz/6.OMHz/6.5MHz的第二伴音中频信号（由μPC1820CA的（15）脚输出），经C610、L610及C611送至射随器V610，从其发射极输出的信号分别送至6.OMHz滤波器2610、5.5MHz滤波器2611及6.5MHz滤波器2612，分别选出6.OMHz、5.5MHz及6.5MHz的第二伴音中频信号，伴音制式切换是在CPU的（17）、（18）、（19）脚输出的控制电压控制下完成的，制式控制逻辑如表所示。

　　经切换控制后的伴音中频信号送到N615（TA8710S）的（5）脚。在TA8710S内部，伴音中频信号与0.5MHz的振荡信号进行混频，统一变成6.OMHz的伴音中频信号从（7）脚输出。

　　经6.OMHz滤波器Z614选频后，送到6.OMHz/4.5MHz切换电路，并与中放板送来的4.5MHz的M制伴音中频（来自μPC1820CA的（1）脚）进行切换。当电路工作于D/K、I或B/G制时，V616输出高电平，使V622饱和，从而将4.5MHz信号旁路；当电路工作于M制时，V616送来低电平，V622截止。 V616输出的控制电压（NTSC SW电压）还要送至中放板，控制中放电路的工作制式。

　　经以上6.OMHz/4.5MHz切换电路切换后的伴音中频信号，经V614射随后送到音频解调电路N619（TA7337P）的（2）脚。

　　2.伴音解调电路
　　
　　伴音解调电路以TA7337P为核心构成，TA7337P具有宽带解调特性，通过改变（6）、（7）脚外接回路的谐振频率，可实现不同制式的伴音解调，该集成电路引脚功能及实测数据如下表所示。

　　6.OMHz/4.5MHz的伴音中频信号输入到TA7337P的（2）脚后，先经内部限幅放大器进行放大，再由（6）脚和（7）脚外围的选频网络进行选频，最后解调出音频信号，从（9）脚输出，经V621放大及V620射随后，送到AV/TV切换电路TA8777N的（34）、（35）脚，和AV输入的音频信号切换后，由TA8777N的（22）、（23）脚输出，加到伴音模式切换电路。

　　3.伴音模式切换电路
　　
　　（1）歌声消除电路歌声消除电路由NK04（CXA1642）来完成，它内含减法器、加法器及低通滤波器等电路，具体工作过程是：TA8777N的（22）、（23）脚输出的R、L音频信号加到CXA1642的（1）、（8）脚，经内部减法器运算后便可消除歌声，获得伴奏声。但这样做之后，会使那些位于中央位置的低频伴奏声也被删除。为了保留这些低频伴奏声，还需对信号进行低通滤波处理，故在CXAI642内部还设了加法器和低通滤波器。加法器先将输入的R、L信号进行相加，形成R+L信号，再由低通滤波器滤出那些频率低于歌声的低频伴奏声，然后将低频伴奏声与减法器输出的伴奏声进行混合，再从（5）脚输出，送至NK03（TC4052BP）的（5）脚和（14）脚。

　　背景知识  左右两声道的演唱声（即歌声）具有幅度相等、相位相同的特点，而伴奏声却无此特点，因而将两声道信号进行相减就可抵消演唱声，而只留下伴奏声。

　　（2）伴音模式切换过程伴音模式切换由电子开关NK03（TC4052BP）完成。它内含控制电路及两路开关，每路开关均有四个输入端和一个输出端。在控制电路的控制下，任一输入端子都可分别与输出端子接通。

　　  TC4052BP输入/输出如下表所示

　　AV/TV切换电路TA8777N输出的L声道信号送至TC4052BP的（4）、（11）、（12）脚，R声道信号送至TC4052BP的（1）、（2）、（15）脚。经CXA1642处理的伴奏声音频输入到TC4052BP的（14）、（5）脚。

　　本机共有四种伴音模式，即单声道R模式、单声道L模式、歌声删除模式及双声道／立体声模式，模式的切换由CPU进行控制。 CPU从（9）、（10）脚输出控制电压，经倒相放大后，送至TC4052BP的（9）、（10）脚，伴音模式控制逻辑如下表所示。

　　4.卡拉OK电路
　　
　　当进行卡拉OK演唱时，从话筒输入端MIC-1、MIC-2输入的两路话筒信号混合后，迭运算放大器NK01（TA75558P）的（6）脚，经内部放大后，从（7）脚输出，送至NK20（μPC1406HA）的（4）脚。经音量调节后，从（3）脚输出，又送至NK01的（3）脚，再经内部放大后从（1）脚输出。

　　提示与引导  NK20（μLPC1406HA）内含两个独立的音量调节电路（ATT电路），本机只用一个，音量的大小由CPU的（60）脚（MICVOL）通过控制μPC1406HA的（2）脚进行调节。电路中，V676为静音控制管，在静音状态下，CPU的（15）脚输出高电平，V676饱和，NK20的（2）脚电压下降为OV，使NK20无信号输出。

    NK01（TA75558P）（1）脚输出的话筒信号经VK30射随后，分别送至NK02（TA75558P）的两个反相输入端（2）、（6）脚，而由伴音模式切换电路NK03（TC4052BP）送来的伴音信号加至NK02（TA75558P）的两个同相输入端（3）、（5）脚，这样，NK02（TA75558P）便对话筒信号和伴音信号进行混合放大，从而使话筒信号混入到R、L两路伴音信号中，经混合放大后的音频信号分别从NK02（TA75558P）（1）、（7）脚输出，送至伴音控制电路NG07（TA8776N）。

　　5.伴音音效处理电路
　　
　　伴音音效处理功能由NG07（TA8776N）完成。 TA8776N采用IIC总线控制方式，在总线的控制下，可对音量、音调、左右声道平衡、环绕声通／断及环绕声效果进行控制和选择。

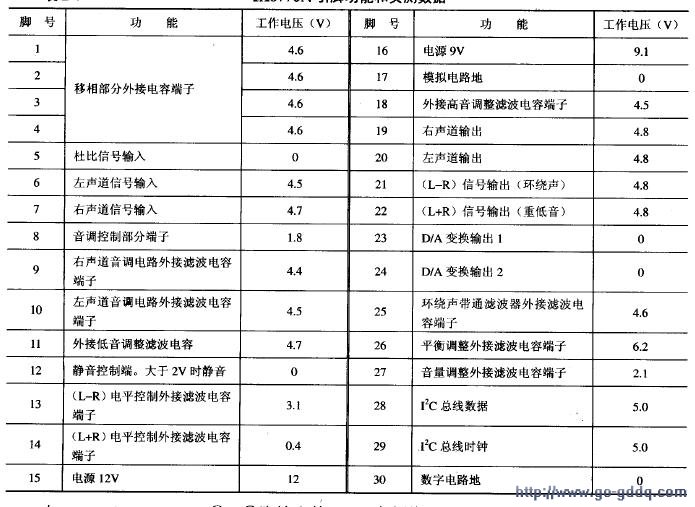

　　TA8776N引脚功能和实测数据如下表所示。

　　由NK02 （TA75558P）（1）、（7）脚输出的R、L音频信号，耦合后送至TA8776N的（6）、（7）脚。在TA8776N内部，L信号与移相后的（L-R）信号相加，产生主路的L信号；R信号与移相后的（ L-R）信号相减，产生主路的R信号o R、L信号经高低音控制、音量控制和平衡控制后，R信号从TA8776N的（19）脚输出，L信号从（20）脚输出。

　　该机设置了超重低音电路，用来提升200Hz以下的低频信号。进入TA8776N的R、L信号，分别经缓冲放大后加到加法电路中，得到的（L+R）信号经音量控制后，作为重低音信号从（22）脚输出，经RC网络耦合后，送到有源低通滤波器NS12 （TA75458P）的（3）脚。 NS12在其（1）、（2）脚外接RC网络的作用下，选出低音信号（200Hz以下的信号），从NS12的（1）脚输出，经RS06、CS04低通滤波后，再由射随器VS05送至功放电路N670（TA8218H）。

　　6.伴音功放电路
　　

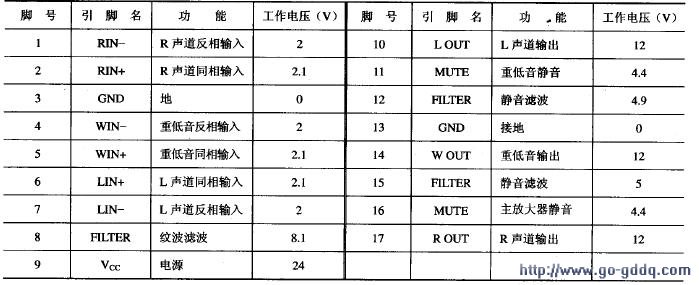

　　伴音功放电路由N670 （TA8218H）完成，TA8218H内含三路功率放大器、静音电路（低电平静音）以及过热、过压、过流保护电路，引脚功能及实测数据如下表所示。

　　由TA8776N的（19）、（20）脚输出的R、L两路音频信号，经RC耦合，送到TA8218H的（2）、（6）脚；由VS05的发射极输出的低音信号送到TA8218H的（5）脚。输入的音频信号经功率放大后，从TA8218H的（17）、（10）脚输出R、L声道音频信号，从（14）脚输出重低音音频信号，去推动扬声器发声。

　　扬声器为感性元件，在关机时，扬声器线圈将产生较高的反峰脉冲，如果不加以限制，很容易将功放块击穿。为此，在TA8218H的（17）脚和（10）脚分别外接了VD674、 VD675、 VD670、VD671等元件，可以有效地将反峰脉冲加以限制和吸收。

　　TA8218H的三个音频信号输入端（2）、（6）、（5）脚外接有VN16、VN17、VS14三个三极管，构成静音控制电路，静音时（按遥控器上的静音键），CPU的（15）脚（MUTE）输出高电平，控制VN16、VN17、VS14饱和，将输入的R、L音频信号和重低音信号旁路。

　　V672等元件构成关机静噪电路，开机后，+12V电压经VD676对C671充电，C671两端充有12V电压，使V672处于截止状态，对电路工作无影响。关机时，C671储存的12V电压经V672的e-b结放电，V672导通，集电极输出高电平，使VN16、VN17、VS14饱和，将输入的R、L音频信号和重低音信号旁路，从而消除了关机噪声。

　　需要说明的是，功放块TA8218H本身也具有静音功能，当其（16）脚（主放大器静音）、　（11）脚（重低音静音）为低电平时，可控制内部R、L音频信号及重低音信号均无输出。由于本机设有VN16、VN17、VS14等组成的外部静音电路，故未使用TA8218H内部的静音功能。
