1.亮度信号处理电路分析
　　

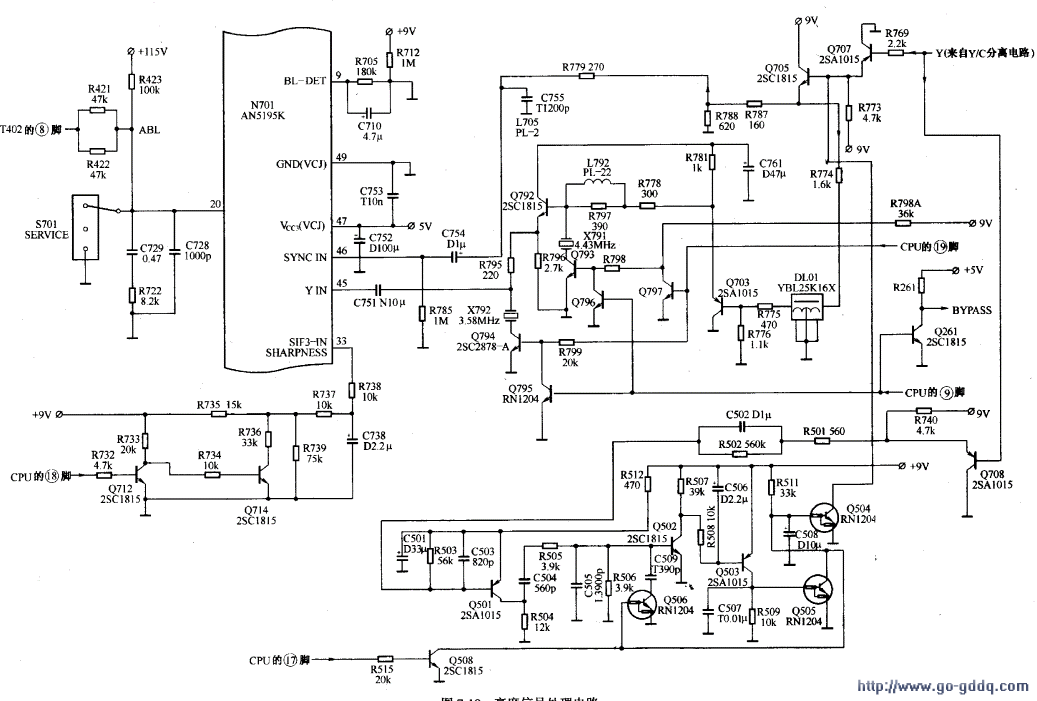

　　亮度信号处理电路如下图所示。

　　（1）亮度延迟电路
　　
　　从TA8720N的（18）脚输出的亮度信号，经Q707、Q705缓冲放大后又分两路输出。一路经R787.R788分压，亮度信号被送至AN5195K的（46）脚，在AN5195K内进行同步分离，以实现同步行、场扫描；另一路送至亮度延迟线DL01，由DL01对亮度信号进行延迟（0,6μs），以确保亮度信号与色度信号同时到达显像管荧光屏上。

　　从TA8720N的（18）脚输出的亮度信号，还有一路经Q708缓冲放大后，送至同步头检测电路，亮度信号通过C502、R502、Q501取出同步信号，再经R505、C505积分，Q502放大、整形后，再经R508、C506积分，产生直流电平，该直流电平经Q503放大，使Q505饱和导通、Q504截止。所以，同步头检测电路此时对Q707无影响，亮度信号能顺利通过Q707送至亮度通道和同步分离电路。

　　提示与引导  该机在接收弱信号且蓝背景功能打开时将显示蓝背景，当用户打开B/B键，设定蓝背景打开（ON）时，CPU的（17）脚送出一低电平，经Q508倒相为高电平，送到Q504基极，控制Q504饱和导通，切断视频通道，AN5195K的（46）脚无同步分离信号输入。此时AN5195K的（18）脚送出低电平，加到CPU的信号识别端（28）脚，CPU判断无信号后，从R、G、B、Ys接口（OSD显示信号输出端）输出蓝背景和厂标。此时Q506饱和导通，C509接入电路，进一步平滑滤波同步头信号，使蓝背景显示更稳定，避免蓝背景和嗓声光栅的转换过于频繁。

  　　（2）色度陷波电路
　　
　　长虹N2918型彩色电视机是一个多制式彩色电视机，在接收PAL4.43或NTSC3.53制式信号时，视频信号的Y/C分离由双制式梳状滤波器完成，分离出的Y信号直接送至AN5195K的（45）脚，此时，色陷波电路关闭，否则将造成Y信号的高频分量损失，使图像清晰度下降。

　　在接收其他制式信号时（如SECAM、NTSC4.43），视频信号在梳状滤波器中为直通信号，不经过Y/C分离，那么它们必须通过色陷波电路和色带通电路来完成Y/C分离。具体工作过程如下：

　　当电视机接收标准PAL4.43、NTSC3.58制式电视信号时，CPU的（9）、（19）脚都是高电平，Q261饱和导通，视频信号在梳状滤波器进行Y/C分离，Q795、 Q796饱和导通，Q793、 Q794均截止，X791、X792均关闭。

　　当电视机接收非标准PAL4.43制式信号（如NTSC4.43MHz）时，CPU的（9）、（19）脚均为低电平，Q261截止，视频信号在梳状滤波器内为直通信号，不进行Y/C分离。此时，Q795、Q796截止，Q797也截止，而Q793饱和导通，Q794截止，此时视频信号通过由X791（ 4.43MHz）色陷波电路和色带通滤波电路，完成Y/C分离。

　　当电视机接收非标准NTSC3.58制式信号时，CPU的（9）脚呈现低电平，（19）脚呈现高电平，Q261截止，梳状滤波器直通，Q795.Q796截止，Q797导通，Q794导通，此时视频信号通过X792（3.58MHz）色陷波电路和色带通滤波电路，完成Y/C分离。

　　（3）清晰度控制电路
　　
　　为了补偿亮度通道中亮度信号在传送中高频分量的损失和因CRT显像管电子束直径大小的限制而产生的图像边缘模糊现象，普通彩色电视机在亮度通道中设立了二次微分勾边电路，而该机则采用延迟型（DL）孔阑校正电路，可增强图像轮廓的清晰度。

　　提示与引导  该机在接收弱信号且蓝背景功能打开时将显示蓝背景，当用户打开B/B键，设定蓝背景打开（ON）时，CPU的（17）脚送出一低电平，经Q508倒相为高电平，送到Q504基极，控制Q504饱和导通，切断视频通道，AN5195K的（46）脚无同步AN5195K的（33）脚为清晰度控制输入端，受控于CPU的（18）脚输出的调宽脉冲，调宽脉冲经Q712、Q714放大，C738、R738积分滤波，产生5～7V变化的直流电压。 7V时校正程度最大，清晰度最高，5V时校正程度最小，清晰度最低。

　　（4）黑电平延伸电路
　　
　　AN5195K内的黑电平延伸电路设置在清晰度增强电路之后，用于提高图像的对比度。

　　AN5195K内的黑电平延伸量可由（9）脚直流电压控制，即R705、 R712对9V分压得到（9V时最小，3V时最大）。经黑电平延伸控制后的亮度信号，再经对比度控制、亮度信号消隐后，送至集成电路内的R、G、B基色电路。

　　（5）自动束电流限制电路
　　
　　AN5195K的（20）脚为自动束电流限制输入端，以便进行ACL、ABL控制，电源电路输出的115V电压经R423、R422、R421之后加到行输出变压器的（8）脚，当屏幕亮度增大时，束电流增大，R423两端的电压增大，ABL控制电压（R423下端电压）降低，加到AN5195K的（20）脚的电压降低，屏幕对比度降低，从而起到束电流限制的作用。

    　　重点提示  AN5195K的（20）脚还接有维修开关S701，当（20）脚电压低于0.7V时，进入维修状态，此时对比度最小，AN5195K的（58）脚（场输出）输出高电平（约4.2V），使场扫描电路停止工作，荧光屏上形成一条水平亮线，以便进行白平衡调整。

　　2.亮度信号处理电路维修精要
　　
　　亮度通道出现故障会造成亮度信号丢失，检修时可用示波器测量AN5195K的（45）脚亮度信号波形是否正常，若不正常，应重点检查晶体管Q707、Q705是否性能不良，R774、R775有无阻值变大或是否开路，亮度延迟线DL01有无开路、虚焊或性能不良，Q792是否性能不良，电阻R795有无阻值变大或是否开路等。

　　若AN5195K的（45）脚亮度信号波形正常，在AN5195K相关引脚外接元件完好的情况下，一般为集成电路性能不良所致。
