1.AV/TV切换电路分析
　　

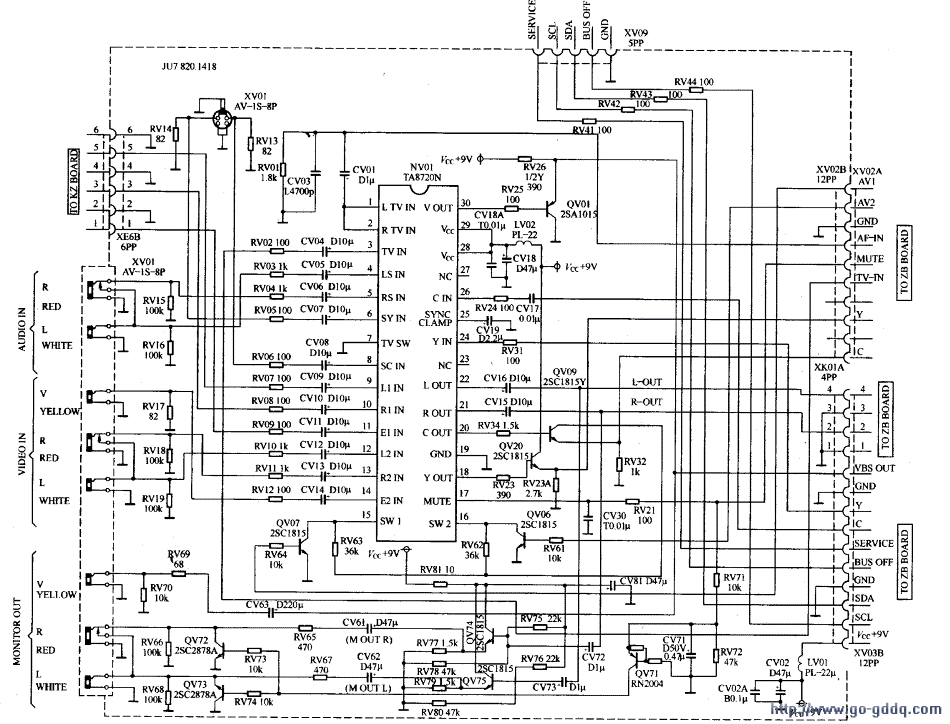

　　AV/TV切换电路如下图所示。

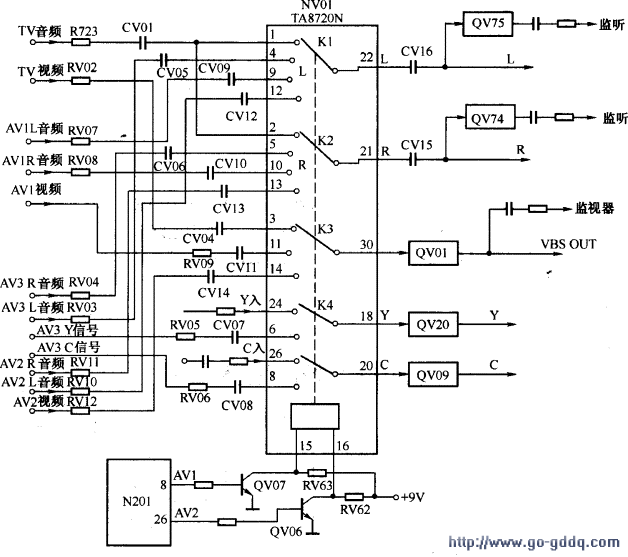

　　AV/TV切换电路主要由集成电路TA8720N （NV01）及其外围分立元件组成，AV/TV切换电路框图如下图所示。

　　TA8720N可以对TV、AV1、AV2、AV3四组信号进行切换，对信号源的选择由CPU的（8）、（26）脚的组合电平来控制，控制逻辑关系如下表所示。

　　TA8720N的（17）脚为静音（MUTE）控制输出端，电视机正常工作时（17）脚为低电平，对音。

　　频电路无影响，但当开关机、换台时，（17）脚输出高电平，把送至音频功放和监视器的音频信号旁路到地，以实现静噪功能。监视器输出的静音开关由QV71、QV72和QV73组成，当TA8720N的（17）脚为高电平时，QV71、QV72、QV73都饱和导通，把送至监视器插孔的L、R两路信号旁路，从而实现静噪。

　　2.AV/TV切换电路维修精要
　　
　　AV/TV切换电路很少出现故障，检修也比较简单，当出现切换不正常时，可根据原理检测TA8720N输入、输出脚波形是否正常，控制脚电平转换是否正常。
