1.图像中频处理电路分析
　　

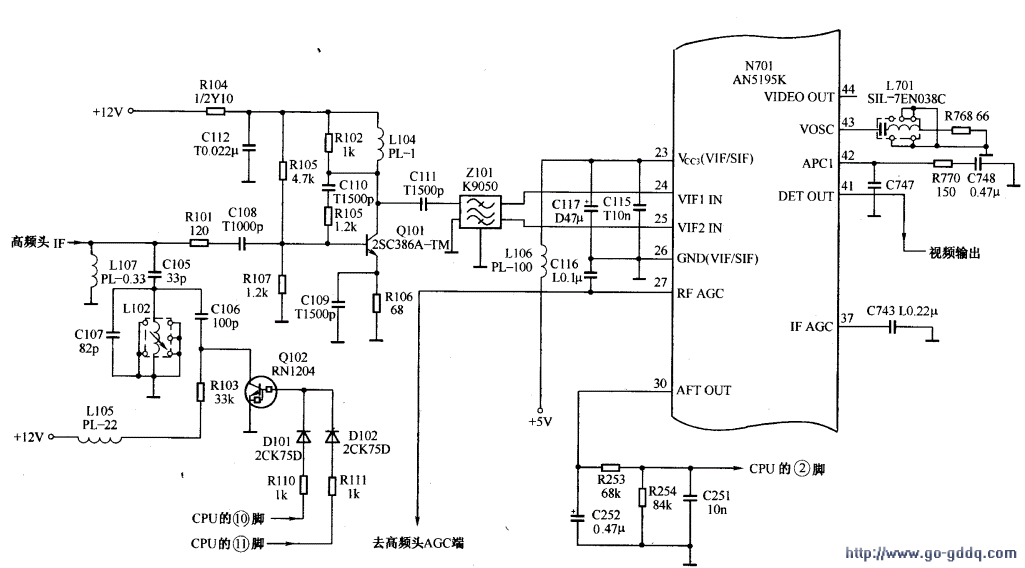

　　图像中频处理电路如下图所示。

　　（1）预中放电路
　　
　　由高频头的IF端输出的图像中频和第一伴音中频信号，经R101、C108送往Q101的基极，经Q101前置放大后由其集电极输出，加到声表面波滤波器Z101，从Z101输出的具有规定幅频特性的信号加到AN5195K的（24）、（25）脚。图中，R105、R107是Q101的基极偏置电阻，R108是Q101发射极的直流负反馈电阻，C109是旁路电容，L104、R102组成Ql01的集电极负载，其中L104为补偿电感。

　　提示与引导  本机为多制式彩色电视机，根据信号制式不同，中频电路特性需要改变，其工作过程是：当输入的第二伴音中频为4.5MHz（M制）时，CPU的（11）、（10）脚均为低电平，D102、D101均不能导通，Q102截止，由C105～C107 、L102组成的33.5MHz陷波器接入图像中放的前置电路，吸收掉33.5MHz伴音中频信号，使中频特性曲线满足NTSC-M制的要求。当输入的第二伴音中频为5.5MHz/6.OMHz/6.5MHz（B/G、I、D/K制）时，CPU的（10）、（11）脚至少有一个脚输出高电平，使D101、D102至少有一个导通，使Q102导通，把33.2MHz陷波器电路旁路到地，不起吸收作用，具体的工作逻辑关系如下表所示。

　　（2）AGC电路
　　
　　进入AN5195K的（24）、（25）脚的中频信号由三级图像中频放大器进行放大，以保证电视机内灵敏度，在该电路中设置有自动增益控制（AGC）电路，自动改变高放和中放的增益，吏视频检波输出信号幅度基本保持不变。由于AN5195K内的视频PLL同步检波有较强的亢干扰性，所以，AGC电路为峰值型AGC，把视频信号的同步脉冲电压取出，对AN5195K的（37）脚外接的AGC电容C743充放电，去控制中频放大器的增益。当中放输入信号太强时，可能仍会造成信号失真或同步头切掉，这时，高放延迟AGC开始起控。高放延迟AGCRFAGC）控制电压从AN5195K的（27）脚输出，送至高频调谐器的AGC端，由于电容C743的放电时间常数远大于充电时间常数，所以，AGC控制电压与图像信号内容无关，AGC控制性能很稳定。

    　（3）视频检波和AFC电路
　　
　　视频检波电路采用锁相环（PLL）同步检波电路，同步检波电路中等幅图像中频开关信号的产生由带有两级APC（自动相位控制）电路的压控振荡器VCO完成。 APC1主要实现对VCO振荡频率的锁定，APC2实现对VCO振荡信号相位的锁定，保证等幅图像中频开关信号与已调图像中频信号同频同相，确保视频检波任务的正常进行。AN5195K内的VCO振荡频率为19MHz，经2倍频后作为检波电路的开关信号。该振荡频率由APC1锁定，AN5195K的（43）脚外接VCO的振荡元件T701、R768，（42）脚外接APC1的滤波电路C747、R770、C748 。

　　从VCO产生的等幅图像中频信号还送至AFC电路，产生的AFC电压从AN5195K的（30）脚输出，经R253、C252滤波网络，送往CPU的（2）脚。 VCO的PLL、AFC的直流电压中心值及见频信号输出电平都可以通过IIC总线进行调整。

　　视频检波得到的视频信号，送至噪声抑制电路，经噪声倒相和消除来削弱混杂在视频中
