牡丹54G1P-G彩电末级视放电路分析
来源:本站整理  作者:佚名  2011-01-06 09:05:51

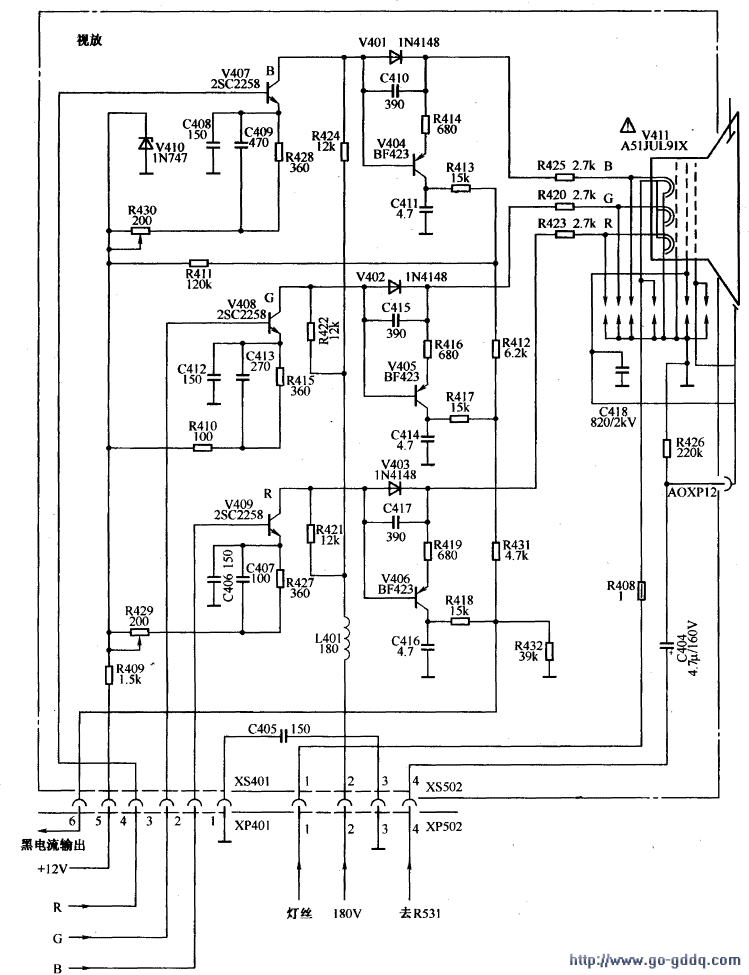

  末级视放电路如下图所示。

  从TDA3566A的(15)、(15)、(17)输出的R、G、B基色信号,加到V407、V408、V409三个视放管的基极,对基色信号进行放大,放大后的R、G、B视频信号加到显像管的三个阴极。

  重点提示  该机在显像管尾座印制板上看不到通常所说的三个暗平衡调整电位器,这是因为TDA3566A亮度电路部分引入了暗平衡自动调节电路,它能在机器工作时自动校正并调整黑电平,暗平衡不需要进行调整。

  尾板上的三个晶体管V404、V405、V406,用于对三基色的束电流进行取样,取样电流转换成电压后引入TDA3566A的(18)脚,与集成电路内部的基准电压进行比较,再去控制三基  色信号的输出,从而使束电流稳定为固定值,达到暗平衡自动调整的目的。TDA3566A的(19)脚为黑电平的偏置滤波端口。
