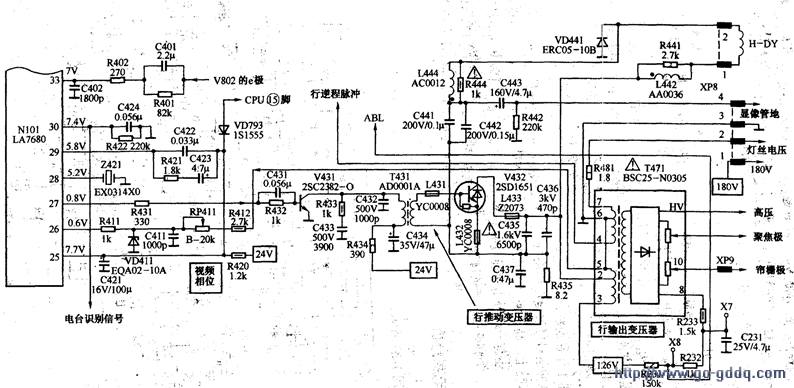

行扫描电路如下图所示。

　　1.行振荡和AFC电路
　　
　　来自射随器V802发射极的视频信号，由C401、C402、R401、R402加到。LA7680的（33）脚内的同步分离电路，分离出行同步信号，再经 LA7680的（28）脚外接晶振Z421（500kHz）产生500kHz振荡信号。

　　重点提示  LA7680的（25）脚为行启动电源（行振荡电源）输入端，其内部设有稳压器，以保证（25）脚电压为7.6V。如果无行启动电源，则行振荡电路不能起振，行输出电路不工作，造成无光栅故障。

　　LA7680采用双AFC（AFC1、AFC2）同步电路来完成行同步和行相位调整。500kHz的行振荡信号经过1/32分频，变为行频脉冲信号，AFC1把行频脉冲信号和同步分离电路分离出的行同步信号的相位相比较，如果相位不同就会产生误差脉冲电压。LA7680（29）脚外围的C422、R421、C423组成一定时间常数的滤波器，把误差交流电压变为直流电压。误差直流电压反过来控制振荡电路，当AFC1环路锁定后，所产生的行频信号与行同步信号严格地同步。

　　完成同步后的行频信号加到AFC2环路，对行频信号与行逆程脉冲进行相位比较，产生与两者信号相位差成正比的控制电压，用于控制移相器电路的相移。行逆程脉冲信号由R412引入，由RP411对其幅度进行适当限制，由VD411稳压成10V近似方波信号，再由R411送到LA7680的（26）脚，集成电路将近似方波的逆程脉冲和行振荡电路产生的行振荡信号进行比较，控制移相器的工作情况，使输出信号的相位保持正确。此后再经过一级预激励，从（27）脚输出频率相位都稳定的行预激励信号。如果（26）脚没有引入行逆程脉冲，AFC2就不能起作用，行预激励信号相位可能不正确，引起图像在水平方向上位置不正确。

　　重点提示  完成同步后的行频信号还有一路加到行一致性检测电路（符合门电路）。行频信号和行同步信号在行一致性检测电路中进行“与”运算，当两者同时为高电平时，符合门输出端LA7680的（30）脚为高电平，说明行振荡与行同步信号同步；当行频信号与行同步信号不一致即不同步时，（30）脚输出低电平。因此，这个与门电路（30）脚输出电位的高低就反映了屏幕上图像的情况。这一套电路检测的是行振荡脉冲和行同步脉冲是否一致，所以称为行一致性检测器。检测信号除加到音频功放集成电路AN5265的（3）脚，用于控制无信号静音外，还加到CPU的（9）脚，作为电台识别信号。

　　2.行激励电路
　　
　　LA7680的（27）脚输出的行激励信号，经R431、R432、C431加到行激励管V431的基极，控制V431的导通和截止。在V431导通期间，24V电压通过R434、T431的初级和已经导通的V431c-e结形成电流；而在V431截止期间，T431的初级没有电流流过。T431次级上感应出的比较强的脉冲电压控制行输出管V432的导通和截止。因为电路工作于较高频率的脉冲态，所以为防止脉冲干扰，在V431的集电极接有R433、C433、C432组成的电路，以吸收脉冲尖峰。另外，V432基极的L431、L432也用于防止脉冲干扰。

　　3.行输出电路
　　
　　行输出电路的作用是在行激励脉冲的控制下，通过行输出管的导通和截止控制行输出变压器的脉冲电流，并最终产生高压脉冲，形成束电流，在屏幕上发出光来。同时行偏转电路控制电子束水平方向移动，完成水平方向的扫描。

　　电路中，C435、C436为行逆程电容，调整其容量可以改变第二阳极高压：L442是行线性电感，其电感量随电流的增大而减小，因此，它是一种磁饱和电感线圈，用来校正行扫描非线性失真；L444串联在偏转线圈电路上，可用来调整行幅；C441、C442为S校正电容，用来校正延伸性失真。

　　行输出变压器工作在逆程期间，在各个绕组上感应出比较强的脉冲信号，其中在高压绕组上感应出来的脉冲信号经过高压二极管整流，变成单极性的脉冲信号，通过高压线送到显像管玻璃壳的高压嘴上。高压绕组的高压脉冲电压的一部分还经过内部的电位器分压，送到显像管的聚焦极上，还有一部分电压通过另一个电位器分压加到显像管的帘栅极上。行输出变压器低压绕组（6）、（7）脚感应出来的脉冲电压经过保护电阻R481、R651之后加到灯丝上。
