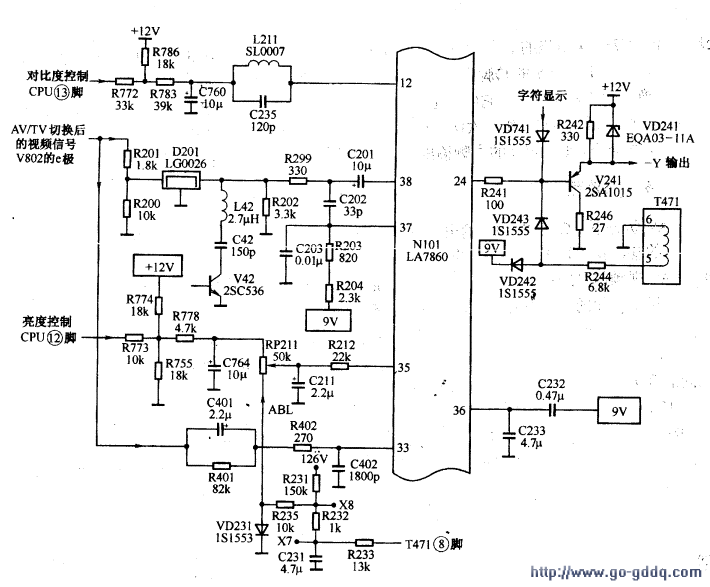

亮度信号处理电路如下图所示。

　　1.亮度信号延迟电路
　　
　　V802发射极输出的全电视信号，经过R201、R202分压加到亮度延时线D201上，它首先完成的是色度信号陷波，即滤除4.43±1.3MHz的色度信号，仅让亮度信号输出。当在NTSC制式时，制式转换板上V42导通，L42、C42串联相接后又并联接在D201输出端上，使电路

的色度陷波频率改为3.5 8±1.3MHz，滤除NTSC制下的色度信号。D201还实现亮度信号的延

时，保证亮度信号能和色度信号同时到达视放电路。此后亮度信号再通过R299和C201、C202

分两路送到LA7680的(38)、(38)脚。

    2．轮廓校正电路

    亮度信号通过C202耦合到LA7680的(37)脚，C202的容量很小，仅能允许高频分量通过。

C202和LA7680(37)脚外围的其他元件组成微分电路，对高频分量做再一次提升，再经过放大

形成边缘校正信号，最后和原来的图像信号合在一起，使图像的边缘上出现亮的地方更亮、

暗的地方更暗的较强烈的反差。

    3．对比度控制电路

    对比度的调节是由CPU进行控制的，当调节对比度时，CPU的(13)脚输出PWM信号，

绎讨C760滤波变成盲流电压之后再通过L211进入LA7680的(12)脚。

    LA7680的(12)脚还是色同步分离的纯化端，由外部LC元件组成谐振电路，可提高色同步信号的比例。

　　4.亮度信号钳位和亮度控制电路
　　
　　视频信号在传递过程中，通常采用隔直流方式，这样就不能保证每一行图像信号的黑电平都处在同一直流电平上，因而会造成图像明暗不均匀。为了解决这_问题，电路中设有亮度信号钳位电路，其作用是把每一行图像信号的黑电平都设定到统一的直流电平上，具体工作过程是：视频信号经过C401、 R401、R402、C402组成的电路之后进入LA7680的（33）脚，在内部经过行、场同步分离，分离出的行同步脉冲再经过适当地延时作为钳位脉冲，同时LA7680的（35）脚设定好钳位电平。对比度放大之后的亮度信号也送到钳位电路上，在黑电平到来之际，钳位脉冲控制黑电平的大小和设定的钳位电平相同，同时对LA7680（36）脚外围的C232、C233充电，钳位脉冲过后，C232、C233缓慢放电，能够维持该行图像信号直流电平基本不变，钳位之后的信号送到后面的电路作进一步处理。

　　CPU的（13）脚为亮度控制端，输出的PWM控制信号经R774、R775、R778、C764进行电平转换和低通滤波，。形成直流控制电压，再经RP211分压送到LA7680的（35）脚，去设置钳位电平，控制LA7680的（24）脚输出的亮度信号直流电平。（35）脚钳位电平升高时。（24）脚输出的亮度信号的直流电位降低，屏幕亮度升高；（35）脚钳位电平降低时，（24）脚输出的亮度信号的直流电位升高，屏幕亮度降低，当（24）脚电位升高到7V以上时，亮度降到最低，屏幕几乎不发光。

　　5.行场消隐电路
　　
　　场逆程消隐信号来自集成电路内部的场振荡脉冲输出电路，行逆程消隐脉冲则来自行输出变压器T471的（5）脚。在行逆程期，行输出变压器产生的尖峰脉冲通过二极管VD243加到V241的基极，使其基极电压迅速上升，V241基极电位越高屏幕越黑，所以此时屏幕上所显示的行回扫线亮度低到看不到的程度。当正常显示图像时，行输出变压器不产生尖峰脉冲，不影响V241的基极电位。VD242是钳位二极管，防止行逆程脉冲幅度过高造成V241和LA7680损坏，字符底色消隐也是根据这个原理，在字符显示期间，由VD741送过来的高电平脉冲信号也使V241基极电位升高，结果使图像显示的亮度极低，字符恰好显示在此位置上。

　　6.自动亮度限制电路
　　
　　电阻R231为取样电阻，当屏幕亮度增大时，束电流增大，R231两端的电压增大，X8测试点电压降低。X8点的电压通过R235加到LA7680的（35）脚，使（35）脚电压降低，屏幕亮度降低，达到了亮度限制的目的。电路中，二极管VD231起钳位作用，当束电流过小时，测试点X8的电压过高，此时，VD231导通，把电位限制在0.7V上，不会使（35）脚电压过高而造成屏幕过亮。
