海信TC2111彩电图像中频通道电路工作原理
来源:本站整理  作者:佚名  2011-01-07 07:37:42

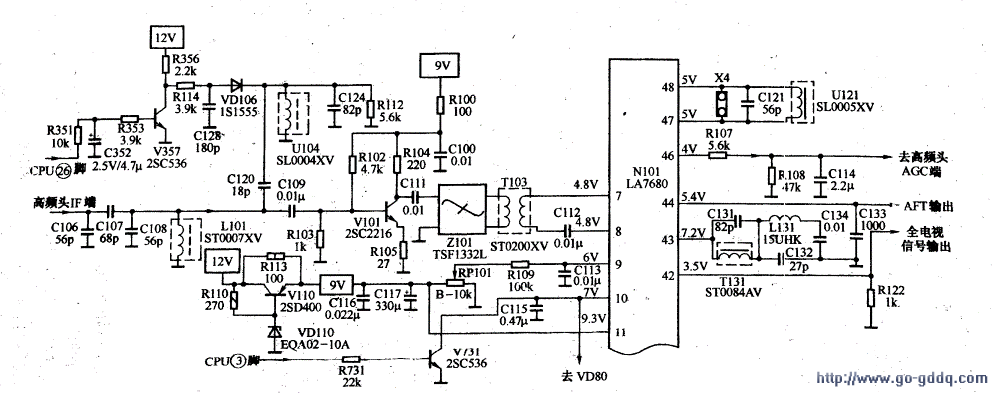

  LA7680机芯海信TC2111型彩色电视机图像中频处理电路如下图所示。

  1.视频检波电路

  该机可以接收射频PAL/NTSC制图像信号,根据信号制式的不同,中频电路特性需要作相应改变,其工作过程是:在PAL制式下,CPU的(26)脚输出低电平,V357截止,其集电极为高电平,VD106导通。 C128、U104、C124等元件并联在一起,和C106、C107、C108、Ll01、C120共同组成中频滤波器,使中频特性曲线满足PAL制式要求。当接收NTSC制节目时,CPU的(26)脚输出高电平,V357导通,其集电极变为0V,VD106截止,C120、C128、L104、C124等元器件不能接入滤波电路,使中频特性曲线满足NTSC制式的要求。

  经控制后的中频信号由C109耦合,经V101放大、表面波滤波器Z101选频,加到LA7680的(7)、(8)脚,经内部三级直流耦合AGC放大器放大后,送入内部视频检波器。

  LA7680的(47)、(48)脚外接中周U121,其谐振频率为38MHz。调节U121,可使谐振频率与高频头输出的图像中频的频率一致,使经检波和视频放大后输出的图像电平幅度最大。由视频检波器解调出的图像视频信号及第二伴音中频信号被送至内部的视频放大器,经视频放大和噪声抑制电路抑制掉干扰脉冲后,从LA7680的(42)脚输出包含第二伴音中频的彩色全电视信号。

  2.AGC电路

  在LA7680内视频放大器输出的视频信号还送到中放AGC电路和高频头高放AGC电路,LA7680内部AGC检波电路采用峰值检波器,检出的信号经(10)脚外接的滤波电容C115滤波后,形成IFAGC电压,去控制中频放大级的增益。如果输入信号较强,中放电路的增益降低仍不足以使视频放人级不进入饱和状态,则此时RFGC(高放自动增益控制)起控,由(46)脚输出,去控制高频头内高放级的增益。LA7680(9)脚外接的微调电阻RP101为RFAGC延迟量调节器,调节RP101可改变(9)脚直流电位,而(9)脚电位的高低又可改变(46)脚输出的RFAGC电压的高低。

  提示与引导LA7680的(10)脚还外接了控制管V731,V731受控于CPU的(3)脚,其作用是当机器工作于AV状态时,V731饱和导通, LA7680的(10)脚电压为零,使整个中放电路停止工作。

  3.AFT电路

  在LA7680内,中频限幅放大器输出的等幅波经(43)脚加至外接的由中周T131、 C131、L131、C132组成的90°移相网络,经移相后又由(43)脚送回内部的AFT检波电路,并与视频检波器送来的视频信号进行比较,产生的误差AFT校正电压从(44)脚输出,加至高频头AFT端子(以对高频头中的本振电路频率进行自动跟踪校正)和微处理器AFT端子,作为自动搜索时存储频道的依据。
