海信TC2111型彩色电视机能接收并处理PAL-D/K、PAL-I、 NTSC-M三种制式的电视信号，这三种制式的信号和电视机的S1、S2、S3三种状态相对应，即Sl相当于PAL~D/K制式，S2相当于PAL-I制式，S3相当于NTSC-M制式。

　　由于各种制式下信号频率不同，因此，当彩色电视机工作在不同制式下时需进行相应的切换，该机采用了一个专门的制式转换电路板（也称A3板）来完成不同制式的处理任务。

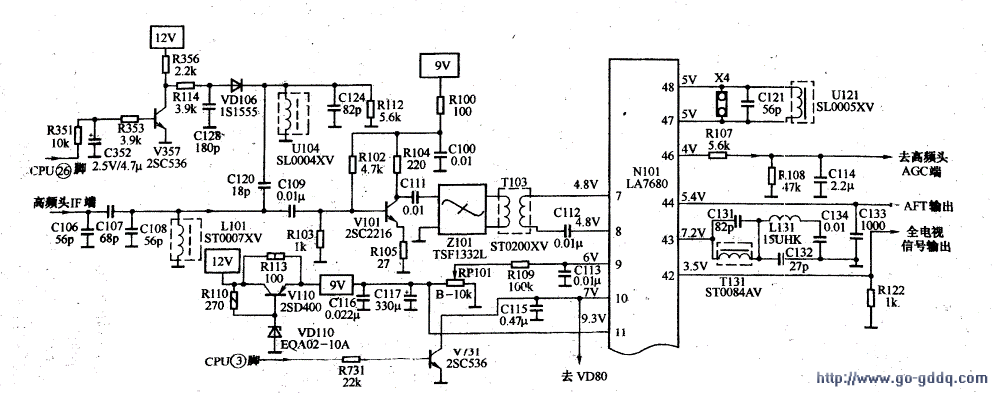

　　A3板不仅能完成各制式下视频、伴音中频信号的分离，而且还把各种制式下的伴音中频信号频率都变为固定的6.0MHz，并能随制式的不同选择相应的晶体，完成彩色解码任务。制式转换电路如下图所示。

　　制式切换是在CPU的（26）、（27）脚控制下完成的，（26）、（27）脚输出的电平信号经过V357、V351倒相放大，加到A3板（4）、（2）脚上。不同制式的控制电平如下表所示。

　　1.A3板上亮度信号处理工作过程
　　
　　当机器处于S1、S2状态时，CPU的（26）脚输出低电平，V357截止，12V电压经过R356向A3板上（4）脚供电。这时A3板上（4）脚为高电平，起以下两种作用：一是使VD03、VD04负极为高电平，处于截止状态。从XP3A的（3）脚输入的全电视信号经过V01的基极，由V01的发射极输出，V01发射极输出的全电视信号因为VD03、VD04处于截止状态而个能通过VD03、VD04进入后面的电路。二是使V48基极为高电平，处于导通状态；VD06、VD07负极为低电平，处于导通状态。从XP3A的（3）脚输入的全电视信号经过V01的基极，由V01的发射极输出。在S1或S2状态时，V01发射极输出的全电视信号经过VD06、R06、R0711207//L07、VD07进入V09的基极，由V09的发射极输出，通过XP3A的（1）脚传送给后面的电路。

　　当机器处于S3状态时，CPU的（26）脚输出高电平，V357导通，A3板上（4）脚为低电平，也同样起两种作用：一是使VD03、VD04负极为低电平，处于导通状态。从XP3A的（3）脚输入的全电视信号经过V01的基极，由V01的发射极输出，再经过VD03、R03、R04//L04//Z04、VD04进入V09的基极，由V09的发射极输出，通过XP3A的（1）脚传送给后面的电路。

　　二是使V48基极为低电平，处于截止状态。12V电压经过R08、 VD07、 L07、 R06使VD06截止，从而使V01发射极输出的全电视信号不能通过VD06进入后面的电路。

　　2.A3板上伴音信号处理电路工作过程
　　
　　当机器处于Sl状态时，CPU的（26）、（27）脚输出低电平， V357、V351同时截止，12V电压分别经过R356、R355向A3板上（4）、（2）脚供电。这时A3板上（4）、（2）脚都为高电平。

　　当A3板（4）脚为高电平时，V48处于导通状态，VD17正极为低电平，处于截止状态，从XP3A的（3）脚输入的全电视信号经过C01选择出来的第二伴音信号不能由VD17进入后面的电路。当A3板（2）脚为高电平时，V46处于导通状态，VD18正极为低电平，处于截止状态，从XP3A的（3）脚输入的全电视信号经过C01选择出来的第二伴音信号不能由VD18进入后面的电路；V46、V48处于导通状态时，VD47、VD48均截止，V47也截止，这时由于V47集电极为高电平而引起两路电路工作。

　　在第一路中，12V电压经过R31、R27使VD19正极为高电平，VD19正偏导通，从XP3A的（3）脚输入的全电视信号经过C01选择出第二伴音信号，由VD19、C19、219、R19、C21选频后，产生的6.5MHz的伴音信号进入N12 （LA7975）的（1）脚。LA7975为伴音混频集成电路，内部结构如右图所示。它可完成振荡、混频、滤波等多种功能。其中（4）脚只要对地接一个石英晶体，就能产生等幅振荡。

　　在第二路中，12V电压经过R31、R32使V32基极为高电平，V32处于导通状态。Z32 （0.5MHz）一端接地，一端接入N12的（4）脚，使N12（4）脚内部产生0.5MHz的振荡信号，与N12的（1）脚输入的6.5MHz的伴音信号在N12内部进行差频运算后，得到6MHz的第二伴音中频信号，由N12的（5）脚输出，送到XP3A的（5）脚，再进入LA7680的（45）脚。

　　当机器处于S2状态时，CPU的（26）脚输出低电平，（27）脚输出高电平，V357处于截止状态，V351处于饱和导通状态。这时A3板上（4）脚为高电平，（2）脚为低电平。

　　当A3板（4）脚为高电平时，V48导通，从XP3A的（3）脚输入的全电视信号经过C01选择出来的第二伴音信号不能由VD17进入后面的电路。当A3板（2）脚为低电平时，V46截止，V46集电极为高电平，能够控制三个电路的工作状态：

　　（1）在第一路中，VD18正极为高龟甲，VD18正偏导通， 从XP3A的（3）脚输入的全电视信号经过C01选择出来的第二伴音信号由VD18、C18、C21选频后，产生的6.OMHz的伴音信号直接进入N12的（1）脚。

　　（2）在第二路中，通过VD47使V47基极为高电平，V47饱和导通，VD19因正极为低电平而处于截止状态，从XP3A的（3）脚输入的全电视信号经过C01选择出来的第二伴音信号不能由VD19进入后面的电路。

　　（3）在第三路中，12V电压经过R33、R34使V34基极为高电平，V34处于导通状态，R37 一端接地，一端接入N12的（4）脚，对于保证N12的（1）脚输入的6.OMHz的伴音信号能够直接从N12的（5）脚输出起一定的作用。

　　当机器处于S3状态时，CPU的（26）脚输出高电平，（27）脚输出低电平，V351处于截止状态、V357处于饱和导通状态。这时A3板上（2）脚为高电平，（4）脚为低电平。

　　当A3板（4）脚为低电平时，V48截止，V48集电极为高电平，控制以下三个电路的工作状态：

　　（1）在第一路中，12V电压经过R08、VD07、L07、R06、R11、R13使VD17、VD48正极为高电平，当VD48正极为高电平时，R49、R47使V47饱和导通，VD19因正极为低电平而处于截止状态，从XP3A的（3）脚输入的全电视信号经过C01选择出来的第二伴音信号不能由VD19进入后面的电路；当VD17正极为高电平时，VD17正偏导通，从XP3A的（3）脚输入的全电视信号经过C01选择出第二伴音信号，经VD17、C17、217、C21选频后，得到4.5MHz的伴音信号进入N12的（1）脚。

　　（2）在第二路中，12V电压经过R35、R36使V36基极为高电平，V36处于导通状态，236（1.5MHz）一端接地，一端接入N12的（4）脚。 N12的（4）脚接入的1.5MHz的石英晶体在N12内部产生1.5MHz的振荡信号，与N12的（1）脚输入的4.5MHz的伴音信号在N12内部进行和频运算后，。得到6MHz的第二伴音中频信号，由N12的（5）脚输出，送到XP3A的（5）脚，再进入LA7680的（45）脚，（8）在第三路中，当A3板的（2）脚为高电平时，从XP3A的（3）脚输入的全电视信号经过C01选择出来的第二伴音信号不能由VD18进入后面的电路。

　　3.A3板上彩色形成电路的工作过程
　　
　　当机器处于S1、S2状态时，CPU的（26）脚输出低电平，V357截止，12V电压经过R356向A3板上（4）脚供电。这时A3板上（4）脚为高电平，V48饱和导通，集电极为低电平，12V电压经过R53、VD51、R51、V48的c-e结使VD51导通，此时Z51（4.43MHz晶振）一端接地，一端经C50由A3板（10）脚直接接到LA7680的（16）脚，符合S1、S2状态下PAL-D/K、PAL-I彩色副载波形成电路的解调过程。

　　当机器处于S3状态时，CPU的（26）脚输出高电平，V357饱和导通，集电极为低电平，这时A3板上（4）脚为低电平，V48处于截止状态，12V电压经过R53、VD52、R52、A3板上（4）脚使VD52导通，此时Z52（3.58MHz晶振）一端接地，一端经C50由A3板（10）脚直接接到LA7680的（16）脚，符合S3状态下NTSC-M彩色副载波的解调过程。

　　在不同制式下，多制式彩色电视机除了对彩色副载波恢复电路的解调过程有一定的要求之外，对色度信号的频率、亮度信号的形成质量以及色同步信号的频率也有一定的要求。为了达到这些要求，A3板上专门设置了相关的转换控制电路。当机器处于S1、S2状态时，CPU的（26）脚输出低电平，V357截止，12V电压经过R356向A3板上（4）脚供电。这时A3板上（4）　　脚为高电平，V48饱和导通，集电极为低电平，V41、V42、V43基极为低电平而全部截止，A3板上的C41、L41、C42、L42、C43、R43都不起作用，仅靠LA7680的（40）、（38）、（12）脚的外围元件就可完成S1、S2状态下彩色通道上的相关要求。当机器处于S3状态时，CPU的（26）脚输出高电平，V357饱和导通，集电极为低电平，这时A3板上（4）脚为低电平，V48处于截止状态，V41、V42、V43全部导通。当V41导通时，C41、L41并联在LA7680的（40）脚外围元件R201∥L201∥C252上，LA7680的（40）脚色带通滤波器的滤波频率就会被锁定在3.58MHz，符合S3状态下色度信号的频率要求；当V42导通时，C42、L42并联在LA7680的（38）脚外围元件D201上，在S3状态下，滤除了3.58MHz的色度信号，使亮度信号的形成质量在NTSC-M制式下得到提高；当V43导通时，由于C43、D43接入LA7680的（12）脚，色同步信号的频率也被锁定在S3状态下的3.58MHz。另外，当机器处于S3状态时，CPU的（26）脚输出高电平，V357饱和导通，V48截止，V48集电极处于高电平，A3板上的（3）脚为高电平，V271饱和导通，LA7680的（15）脚为低电平，LA7680内部电路自动转化为S3状态。
