长虹KFR-28GW/BP型变频空调，属“大清快”变频系列。

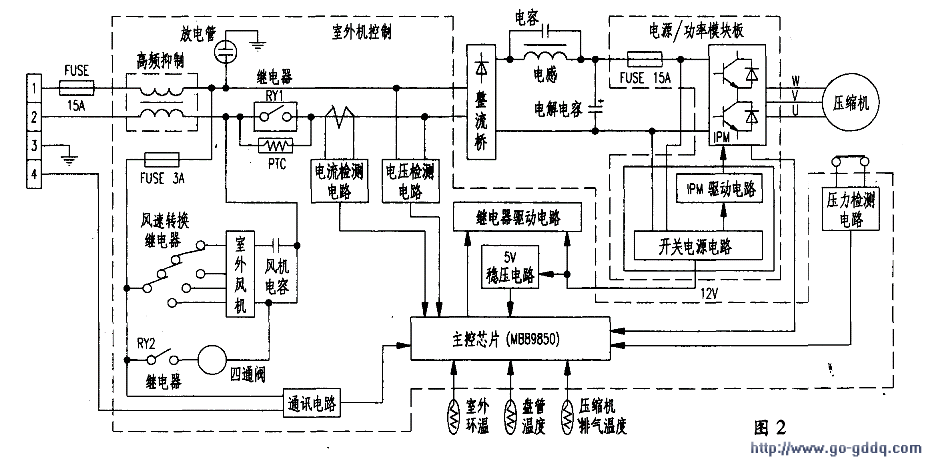

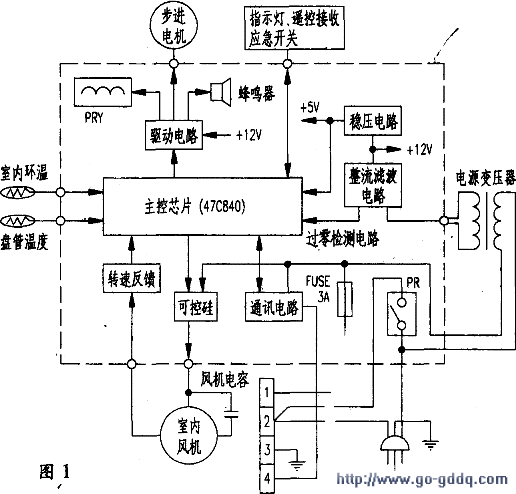

　　其主要机型包括：KFR-22GW／BQ、KFR-25GW／BQ、KFR-28GW／BP×2、KFR-40GQ／BQ等，它们的电路原理基本相同。参照图l的原理框图、图2的电气接线图。
　　

　　1.室内机主电源电路
　　

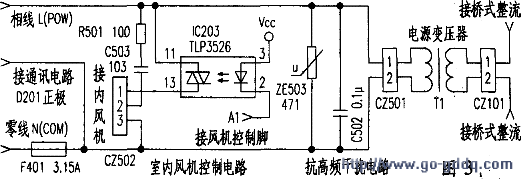

　　电路见图3所示，由POW、COM两端输入AC220V交流电压，经保险管F401、压敏电阻ZE503、C502过流保护和高频滤波后，一路送到通讯电路；另一路送到电源变压器T1初级线圈；第三路送到室内风机控制电路。

　　2.室内机辅助电源电路
　　

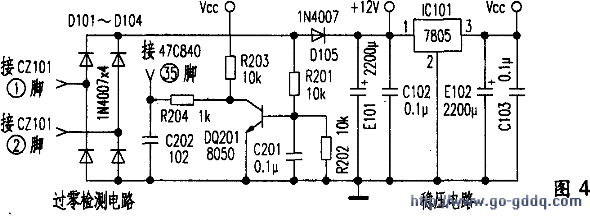

　　电路见图4所示，由电源变压器T1次级线圈输出的低压交流电，经整流管D101～D104、E101和C102整流、滤波后，输出+12V电压，分别给继电器控制电路和蜂鸣器电路等供电。同时+12V电压经三端稳压块ICl01（7805）、ECl02和C103稳压、滤波后，输出稳定的+5V电压，分别给主控芯片电路、复位电路、温度传感器电路、室内风机控制电路、过零检测电路、驱动电路、按键和显示电路等供电。

　　3.室内风机控制电路
　　

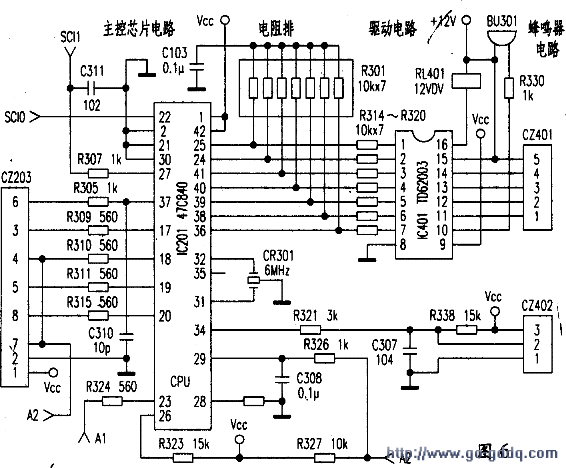

　　电路见图3、图6所示，室内风机的运转过程主要由主控芯片IC201（47C840）（23）脚和双向可控硅光耦IC203（TLP3526）进行控制。在主控芯片IC201内部程序的控制下，可实现室内风机的运转、停转及无级调速等功能。当CPU的（23）脚输出低电平时，IC203内部发光管导通，其发光强度控制内部双向可控硅的导通程度。从而进一步控制室内风机的工作状态和运转速度。同时室内风机的转速还受反馈电路控制，当风机转速信号通过R338、R321反馈到IC201（34）脚后。其内部风机转速检测电路则按照风机运转状况来确定风机转速，从而准确控制风机转速R501、C503为抗干扰电路，防止高频电磁波干扰其他电器。

    　4.过零检测电路
　　
　　电路见图4、图6所示，该电路的作用有两个方面：一是检测供电电压是否正常；二是用于控制室内风机的转速。

　　AC220V电压由电源变压器T1降压。次级低压交流电通过D101～D104整流，输出频率约为100Hz脉动电压，经R201和R202分压后送到DQ201的b极，当b极电压大于0.7V时，DQ201导通，C202通过R204、Q201进行放电，IC201（35）脚便得到一个低电平；当b极电压小于0.7V时，DQ201截止，VCC通过R204对C202进行充电，于是IC201（35）脚便可得到一个（高电平）过零触发信号。

　　5.室内机晶振电路

　　电路见图6所示，主控芯片IC201（31）、（32）脚为晶体振荡（6MHz）信号输入端口。

　　6.室内机上电复位电路
　　

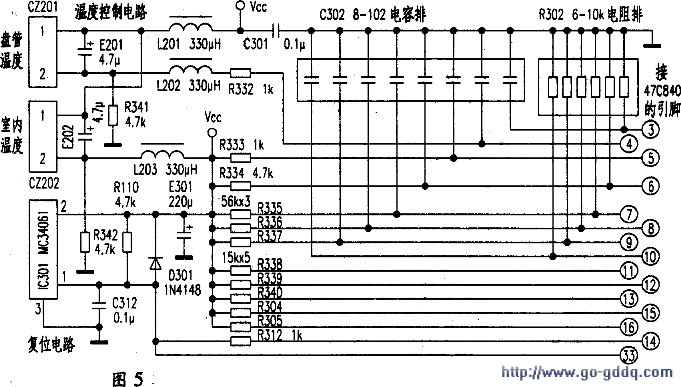

　　电路见图5所示，该电路的作用主要有两个方面：一是上电时将CPU内部程序初始化；二是起到监视电源的作用，当电源电压异常或产生较大干扰时，给CPU提供一个复位信号，当复位块IC301（MC34061）（2）脚得+5V电源时，内部电路进行比较，如果电压低于4.6V，IC301（1）脚电压被拉低，同时主控芯片IC201（33）脚电压被拉低，IC201内部电路不能复位；如果电压高于4.6V，C312开始充电，延时后IC301（1）脚和IC201（33）脚电压逐渐上升。达到复位值时即触发IC201内部电路开始复位。并进入正常工作程序。D301为钳位二极管；C312为复位延时电容。
