7.室内机驱动电路
　　
　　电路见图6所示，室内机驱动电路包括：继电器、步进电机、蜂鸣器驱动电路。由反向驱动器IC40l（TD62003）、继电器RL401、蜂鸣器BU301、步进电机及主控芯片IC201组成。IC401（1）～（7）脚为信号输入端；（10）～（16）脚为信号输出端；（8）脚为接地端；（9）脚为直流正端。其中：（1）脚对应⑩脚；（2）脚对应（15）脚。如此类推。当IC401信号输入端为高电平时。对应信号输出端则为低电平，以控制继电器、步进电机及蜂鸣器的正常工作。继电器RL401控制室外机AC220V电源的接通或断开。

　　8.主控芯片（CPU）电路
　　
　　电路见图5、图6所示，主控芯片IC201（47C840）（1）和（42）脚接+5V电源；（21）、（30）脚为接地端；（4）脚为盘管温度接口；（5）脚为室内环温接口；（23）脚为室内风机驱动信号接口；低电平有效，通过IC203控制室内风机的运转、停转及运转速度；（22）脚为室内机与室外机串行通讯输出接口；（27）脚为室内机与室外机串行通讯输入接口；（33）脚为复位信号输入端，通过IC301在上电状态下产生低电平信号使IC201复位；（25）脚为室外机电源控制端；（24）脚为风门电机控制端，高电平有效；（41）脚为SCK示钟信号端；（39）、（40）脚为屏显电路通讯端口；（36）脚为蜂鸣器驱动信号端口；（31）、（32）脚晶振信号输入端；（35）脚为过零检测信号输入端；（29）脚为强制开关输入端。

   　9.室内温度传感器电路
　　
　　电路见图5、图6所示。室内温度传感器电路包括：室内环境温度传感器电路和室内盘管温度传感器电路。环温传感器为珠封探头；盘管温度传感器为铜封探头，它们均为负温度系数热敏电阻，可将温度电压变化信号提供给主控芯片IC201，作为检测温度数据，进而使空调根据温度数据自动调节运转频率。在转换制热状态时，该电路工作方式相反，工作原理相同。而盘管温度传感器此时在电路中有两个作用：一是与环境温度传感器配合控制室内温度；二是在制热状态时防止送冷风或调节室内风机转速。R341、R342为分压取样电路。

　　将随温度变化的电平值供给IC201（4）、（5）脚；L201、L202、L203起到防止电压瞬间跳变而导致IC201出现误判断的作用。

    　　10.通讯电路
　　

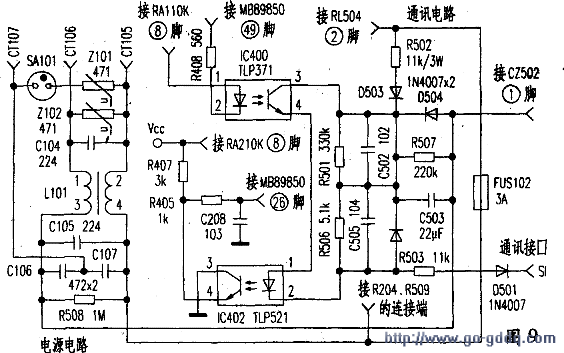

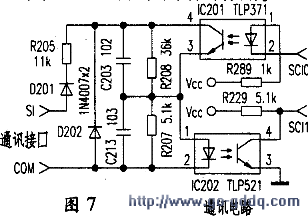

　　电路见图6、图7、图9、图10所示，通讯电路包括：室内机通讯电路及室外机通讯电路。室内机与室外机之间的通讯为半双工异步串行通讯，使室内和室外基板电路互通信息，协同工作。

　　通讯电路工作时，室内为主机，室外为副机；进行双向通讯，主机每隔4s向副机发送一次通讯数据。副机接收到主机发送的通讯数据后，向主机回发通讯数据。通讯数据接收完毕后，先判断头码是否正确。后判断和校验是否正确，当判断头码和校验均正确时，通讯电路才认为已接收到正确的数据。室外机IC400的输入端与IC402的输出端顺向串接，由室外AC220V电压经滤波、整流后在通讯线上形成约为DCl40V电压。作为室内、室外机串行通讯的载波信号。当室内机SCl0端信号接通时。室外机SI端财执行接收等待，同时室外机发射端将接收到的信息反馈到室内机，室内机SCI1端接收信号。室内机主控芯片IC201（22）脚为串行通讯输出接口，（27）脚为串行通讯输入接口。室外机主控芯片IC301（49）脚为串行通讯输出接口。

  　　11.室外机开关电源电路
　　
　　电路见图ll、图13、图14所示，该电路为自激式开关电源电路，稳压方式采用脉宽调制方式。AC220V电压经整流、滤波后输出约为+300V的峰值电压，送到开关电源电路P、N的两端上。由开关管DQl（C2979）等组成的自激振荡电路正常工作时。开关变压器BTl的次级绕组分别输出所需的高频脉冲电压，经D3～D7、E2～E6、V101（7805）整流、滤波、稳压后，分别给室外机各负载电路供电。R3、C1、Dl组成的缓冲电路，一方面可以使开关管工作在安全区内，减小开关管的截止损耗；另一方面可以使输出的开关尖峰电平大幅度降低。DOI是续流二极管，在DQl截止时，起到泄放DQl的c-e极电荷作用，能提高DQl的开关效率。

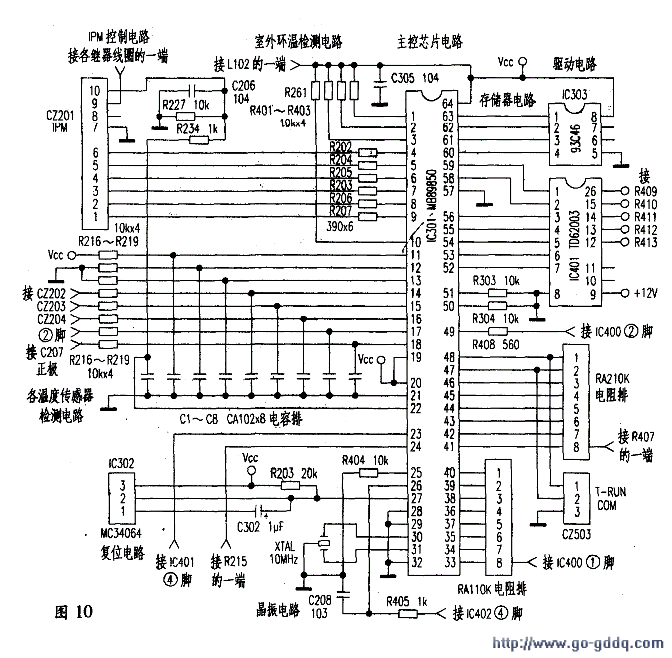

　　12.室外机晶振电路电路见图lO所示，主控芯片IC30l（30）、（31）脚为晶体振荡信号输入端口。

　　13.室外机上电复位电路电路见图10所示，IC301（27）脚为复位信号输入端；IC302（MC34064）、R203及C302组成上电复位电路。

　　14.存储器电路　　

      电路见图10所示，IC303（93C46）内部记录着整机系统运行时的各状态参数（数据由厂方写入并存储），在其（2）脚埘钟SCK线的作用下，（4）脚SO线输出数据，（3）脚SI线读入数据。

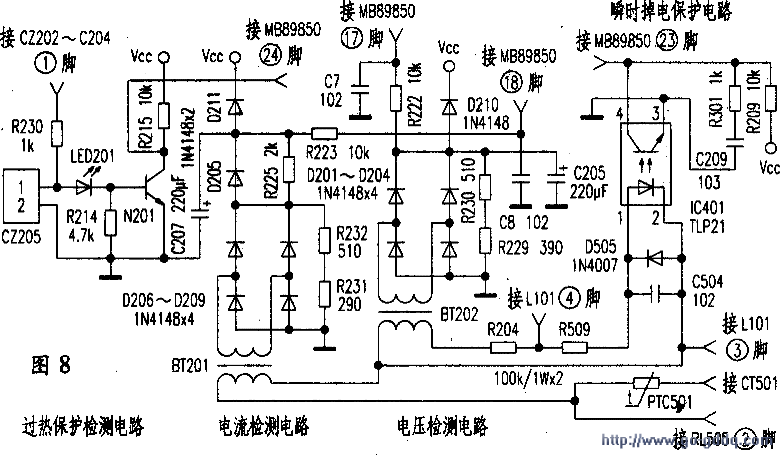

　　15.电压检测电路
　　
　　电路见图8、图10所示，该电路主要是检测电源电压的过高或过低，对系统进行保护。AC220V电压经互感器BT202、D20l～D204、C205降压、整流、滤波后得到随电源变化的电压，通过电阻分压取样后送到主控芯片IC301（17）脚，与CPU内部程序设定值作比较。本机型工作电压范围设定值为160V～260V。当工作电压低于160V时。CPU发出欠压保护命令；当工作电压高于260V时，CPU发出过压保护命令。同时压缩机停止运转。并由室内机显示故障代码。

　　16.电流检测电路
　　　　
　　电路见图8、图10所示，该电路主要是检测室外机的工作电流，并在工作电流过大时实施整机保护，防止因电流过大而损坏压缩机租整机。互感器BT201次级电压随负载电流的增大而上升，并经D206～D209、C207整流、滤波后的电压，通过电阻分压取样后送到主控芯片IC30l（18）脚，与CPU内部程序设定值作比较。当IC301（18）脚电压大于3.75V时，CPU发出过流保护命令，并由室内机显示故障代码。
