17.瞬时掉电保护电路
　　
　　电路见图8、图10所示，该电路主要是检测室外机AC220V电源电压是否正常，是针对因某种原因而造成电源瞬间掉电，电路快速采取保护措施，防止压缩机频繁处于启动和停止状态，能有效地保护压缩机不被损坏。AC220V电压经R509、D505、C504限流、半波整流、滤波后得到50Hz的脉动电压。经光耦lC401向主控芯片IC301（23）脚提供脉动信号，可对发生瞬时掉电作出判断，并立即停止工作，使空调得到保护。

　　18.室外温度传感器电路电路见图8、图lO、图11所示，该电路主要是通过各热敏电阻对在不同温度下的对应阻值转换成相应的电压信号。分别送到主控芯片IC301的对应引脚，使之实时检测室外机各工作点的温度状态，为CPU控制电路提供各种参考数据。电路包括：室外环境温度（CAIKI）检测、室外盘管温度（COIL）检测、压缩机排气温度（COMP）检测、压缩过热保护（THERMO）等。CZ202接室外环境温度传感器，检测信号电压送到IC30l（14）脚；CZ203按室外盘管温度传感器，检测信号电压送到IC301（15）脚；CZ204接压缩机排气温度传感器，检测信号电座送到IC301（16）脚；CZ205接压缩机过热保护传感器（采用双金属片开关），检测信号电压送到IC301（24）脚。R21O～R212、R219～R221为分压取样电路。

　　19.压缩机驱动电路
　　

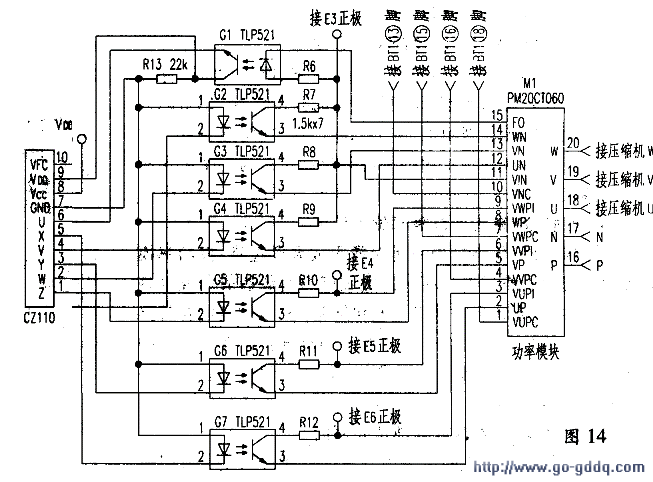

　　电路见图10、图14所示。该电路包括：光耦隔离电路和功率模块电路。主要由主控芯IC301发出IPM控制命令，用来改变各路控制脉冲的占空比。主控芯片IC301（4）～（9）脚发IPM控制命令，通过光耦C2～G7隔离后送到功率模块Ml（2）、（5）、（8）、（12）、（13）、（14）脚，分别控制Ml内部六个大功率晶体管的通断，并由M1（18）（U）、（19）（V）、（20）（W）脚输出相位差120度的变频正弦波电压，控制变频压缩机运转。另外，光耦G1为功率模块的欠压、过流、过热、短路保护电路。当功率模块M1出现某种故障时，由G1反馈回来的故障信号电压送到主控芯片IC301（22）脚，CPU作出判断后发出停机命令，蜂鸣器发出报警声，并由室内机显示故障代码。

　　20.室外机驱动电路
　　

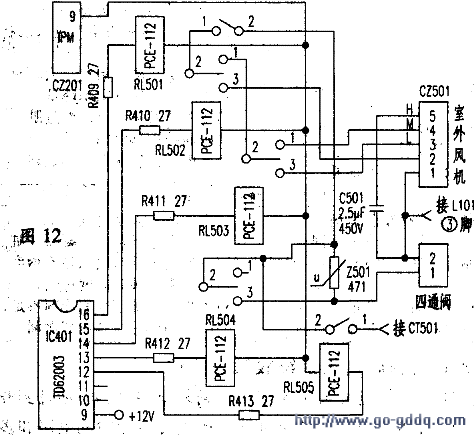

　　电路见图l0、图12所示，该电路包括：四通换向阀转换电路、室外风机风速转换电路称功率模块大电流启动电路。主控芯片IC301（54）～（59）脚输出各路控制信号，经驱动块IC401反相驱动后，由IC401（12）～（16）脚对应输出低电平，控制继电器RL505～RL501吸合。其中：IC401（12）～（16）脚为室外风机驱动端，分别控制继电器RL503-RL501的通断；IC401（13）脚为四通换向阀驱动端，控制继电器RL504的通断，即吸合时为制热状态，释放时为制冷状态；IC401（12）脚为功率模块大电流启动驱动端，控制继电器RL505的通断，即吸合时为大电流启动状态，将PTC50l启动器短接。
