1.行振荡与双AFC电路
　　
　　来自AV/TV切换电路TA8851BN的（44）脚的亮度信号，除去往亮度通道外，还有一路经V401缓冲后加到TA8880的（63）脚，经（63）脚内部同步分离电路分离出行场同步信号，分别送往FC1和场同步分离电路。

　　TA8880的（3）脚外接晶振2401（503kHz），和内部电路组成压控振荡器（VCO），产生503kHz振荡信号。内部分频电路将行振荡器产生的503kHz振荡信号先进行1/16分频，再进行1/2分频，得到15625Hz/15734Hz的行频信号。

　　重点提示TA8880的（5）脚为行扫描电源供电端H-VCC，由开关稳压电源输出的28V电压，经降压和V870稳压后，V870的发射极上得到10V电压，经VD405加到TA8880的（5）脚。当行输出正常工作后，则TA8880的（5）脚H-Vcc电源由行输出变压器T461的（7）脚经VD408、C449整流滤波，N408（μPC2412）稳压后，从N408的（3）脚输出的12V电压提供。

　　行同步信号与行频脉冲均送到AFC1电路，AFC1把行频脉冲信号和同步分离电路分离出的行同步信号的相位相比较，如果相位不同就会产生误差脉冲电压。严生的误差脉冲电压经（2）脚外接元件滤波后，去控制压控振荡器，确保行振荡频率与同步信号完全一致。

　　完成同步后的行频信号加到AFC2环路，行频信号与（9）脚输入的行逆程脉冲进行相位比较，产生与两者信号相位差成正比的控制电压，用于控制移相器电路的相移，使得输出信号的相位保持正确，经双AFC电路控制后的行频脉冲信号从TA8880的（6）脚输出。

　　2.行激励电路
　　
　　TA8880的（6）脚输出的行频脉冲（行激励信号）经R411、R413分压后，加到行激励管V402的基极，V402是一个以变压器T401为负载的开关功率放大器。当V402基极激励脉冲信号幅度大于V402导通电压时，V402饱和导通，集电极为低电平；当V402基极激励脉冲信号幅度小于V402导通电压时，V402截止，集电极输出高电平。即相当于V402把基极输入的行激励脉冲进行倒相功率放大后，由变压器T401耦合将行激励脉冲信号加到行输出管的基极，激励行输出管工作。行激励变压器T401的作用是一方面作为V402的集电极负载，另一方面起阻抗变换和电流、电压变换的作用。借助T401的变换特性，将初级的高电压、小电流脉冲信号变换成次级的低电压、大电流的激励信号，可用于激励V404工作。V402集电极接的R415、C417串联电路及C413的作用是消尖峰电压，以防止在V402截止期间，V402集电极上产生很高的反峰电压将V402击穿。

　　3.行输出电路
　　
　　该机采用具有左右枕形失真校正的双阻尼管行输出电路，其中，V404为行输出管，D402和行输出管内的二极管组成双阻尼管，C440、C444、C420为逆程电容，C442为S校正电容，IA41为磁饱和电感，利用其磁饱和特性，可以补偿因电阻分量引起的行扫描线性失真；L443为软磁材料电感，也用于补偿行扫描线性失真。

　　提示与引导  需要说明的是，L441不能接反，而L443接反后则对电路无影响。

　　行输出电路工作时，流过偏转线圈的锯齿形电流产生线性变化的磁场，使电子束沿水平方向从左向右偏转，完成水平扫描。此外，行扫描输出电路还利用行输出变压器，将行扫描逆程期间在行输出管集电极上产生的高压脉冲电压升压、整流，产生显像管工作所需的阳极高压、聚焦电压和帘栅电压；还将行扫描逆程脉冲电压降压、整流产生视放工作所需的200V左右电压，场扫描输出电路工作所需的27V电压，枕校放大器所需的-27V工作电压及整机部分电路工作所需的12V电压、灯丝电压及行AFC所需的行逆程脉冲信号等。

　　4.光栅几何失真校正电路
　　

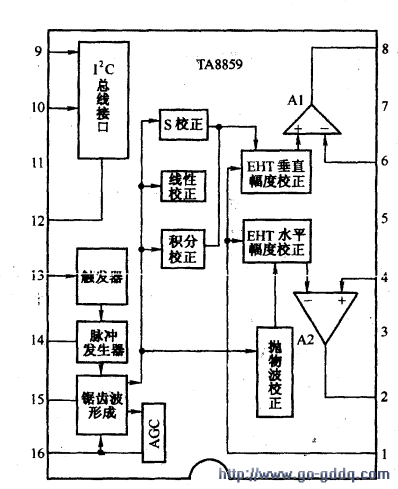

　　（1）几何失真校正电路TA8859介绍光栅几何失真校正电路以N302 （TA8859）为核心构成，在总线控制下，可实现光栅垂直幅度、垂直线性、S失真、垂直中心、垂直M（曲折）特性、垂直EHT（超高压）、水平幅度、左右枕形失真、顶部、底部边角失真、梯形失真、水甲方向EIIT（超高压）等调整功能。TA8859内部电路框图如下图所示，引脚功能及实测数据如下表所示。

  '

　　从TA8880的（64）脚输出的场激励脉冲信号，经V301缓冲输入到TA8859的（13）脚，场激励脉冲触发单稳态触发器，产生脉冲宽度与触发脉冲宽度无关的场频脉冲，经整形后去控制场频锯齿波形成电路，对TA8859的（15）脚外接锯齿波形成电容C322充电，形成锯齿波。该锯齿波的幅度和充电速度受AGC（场幅调整）电路控制，以满足50Hz/60Hz的需要。锯齿波形成电路产生的锯齿波电压分别送到场偏转线性校正电路、S校正：电路、积分校正电路和抛物波形成电路，经各种校正厉，加到高压变化补偿电路，与来自ABL电路的反映高压变化的脉冲信号（该信号经从TA8859的（1）脚输入）比较，从而调整行场扫描的幅度。

　　TA8859的（6）脚输入的场扫描交直流反馈信号用于稳定放大器的工作状态。锯齿波电压在抛物波形成电路中产生东西枕校所需的抛物波电压，在高压调整电路中与TA8859的（1）脚输入的脉冲信号比较、调整后，加到（4）脚内部放大器的反相输入端；同时，来自东西枕校电‘路的交直流负反馈信号通过（4）脚加到其内部放大器的同相输入端，经稳定的且经校正放大后的抛物波电压从TA8859的（2）脚输出。

　　（2）水平（东西）枕形失真校正电路水平枕形失真的校正方法是用场频抛物波调制行频锯齿波电流，使流过行偏转线圈的电流呈上凸的抛物波形，这样就会使屏幕中部光栅向左右方向拉出一些，从而使水平枕形失真得到校正。

　　场频抛物波电压由TA8859的（2）脚输出，经V03倒相放大变为下凹的抛物线波，再经V02、V01两级放大和电平移位，由V01的集电极输出，加到二极管VD10和电容CD11负端，并通过电感LD02加到行输出电路。当CD11两端电压呈下凹的抛物线波形时，则行偏转线圈两端电压呈上凸的抛物线波形，达到了水平枕形失真校正的目的。

　　场频抛物线波的直流电平，抛物线波形的凸凹量可以通过总线控制TA8859来进行调整，其直流电平的大小确定行偏转电流的幅度（行宽度），凸凹量的大小调整枕形失真校正量值的大小。

　　重点提示 枕校输出电路采用-27V电源供电，这样可以在不提高B+电压的情况下，达到足够的行扫描光栅幅度。因此T3888N型彩色电视机的B+电压仅为125V，低于一般大屏幕彩色电视机的B+电压，可减少行输出管及逆程变压器损坏的几率。

　　因为采用负压调制，所以双阻尼管中的下阻尼管DD02与行输出管内部的阻尼二极管方向相反。
