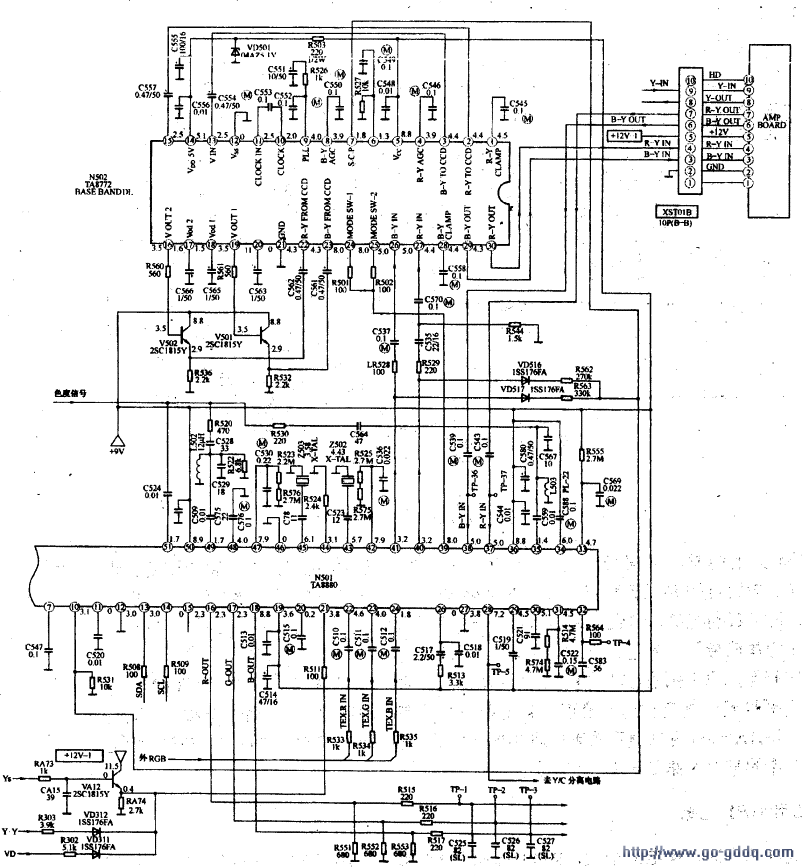

色度通道处理电路由IC501 （TA8880）内的色度通道电路和基带延时集成电路IC502（TA8772AN）组成，电路如下图所示。基带延时集成电路TA8772AN引脚功能及实测数据如下表所示。

　　1.色度信号处理电路
　　
　　AV/TV切换板TA8851BN的（42）脚输出的色度信号，根据制式的不同，分三路进入TA8880:一是NTSC 3.58MHz色度信号，经C524耦合，进入TA8880的（51）脚；二是PAL 4.43MHz色度信号，经R520、C528耦合，再通过C529、R522、L502组成的4.43MHz带通滤波电路进入TA8880的（49）脚；三是SECAM制色度信号，经L503、C567组成的SECAM制带通滤波器，由C559进入TA8880的（35）脚。其中前两路信号经ACC电路放大，送到PAL/NTSC识别电路和PAL/NTSC解码电路，进行制式及色副载波频率识别、彩色信号解码，产生R-Y、B-Y色差信号，送至色差输出切换电路。而后一路从TA8880的（35）脚进入，经ACC放大、SECAM钟形滤波、限幅放大、SECAM识别、PLL解码，产生R-Y、B-Y信号，与PAL/NTSC制产生的R-Y、B-Y信号一起送到制式开关电路。

　　切换后的色差信号由TA8880的（40）、（41）脚输出，分别经RC电路耦合，进入基带延时集成电路TA8772AN的（27）、（26）脚。在TA8772AN内，一路作直通信号；另一路由TA8772AN的（2），（3）脚输出，分别经C557，C554耦合；再由TAR772AN的（15）、（13）脚进入块内的CCD电路，进行1行基带延时，产生的延迟信号分别由（16）、（19）脚输出，经V502、V501射随缓冲，再进入TA8772AN的（22）、（23）脚，在块内进行低通滤波、AGC控制、钳位处理，经内部制式开关送至相加电路，根据彩色信号制式不同进行直通、延迟变换处理，得到基色矩阵所需的R-Y、B-Y信号，从TA8772AN的（30）、（29）脚输出，经Y放大板返回到TA8880的（37）、（38）脚。

　　色差信号在TA8880内进行钳位、色饱和度控制、对比度控制后送到矩阵电路，产生G-Y色差信号，三个色差信号同时送至基色矩阵电路，产生R、G、B三基色，并送至TV/TEXT切换电路，与（22）、（23）、（24）脚输入的外部信号（屏显字符信号、画中画RGB信号）进行切换，切换控制信号由（21）脚输入。切换后的RGB信号送至亮度控制（BRT）、白峰限制（ WPL）及消隐（BLK）电路后，由TA8880的（16）、（17）、（18）脚输出二基色信号，送至末级视放电路。

　　2.副载波产生电路
　　
　　在钳位脉冲的控制下，色同步选通门从输入的色度信号中提取色同步信号，送到自动相位比较器（ APC）电路：同时，由TA8880的（45）脚内外电路组成的3.58MHz色副载波和（43）脚内外电路组成的4.43MHz色副载波，经选择后也加到APC电路。在APC电路中，色同步信号与色副载波信号进行频率和相位比较、产生与相位差成正比的误差电流，经（26）脚RC电路滤波平滑变为误差控制电压，控制VCO的振荡频率，使色副载波信号与输入的色同步信号完全同频、同相。
