音频处理电路主要包括音效处理电路和音频功放电路，下面分别简要介绍。
一、音处理电路

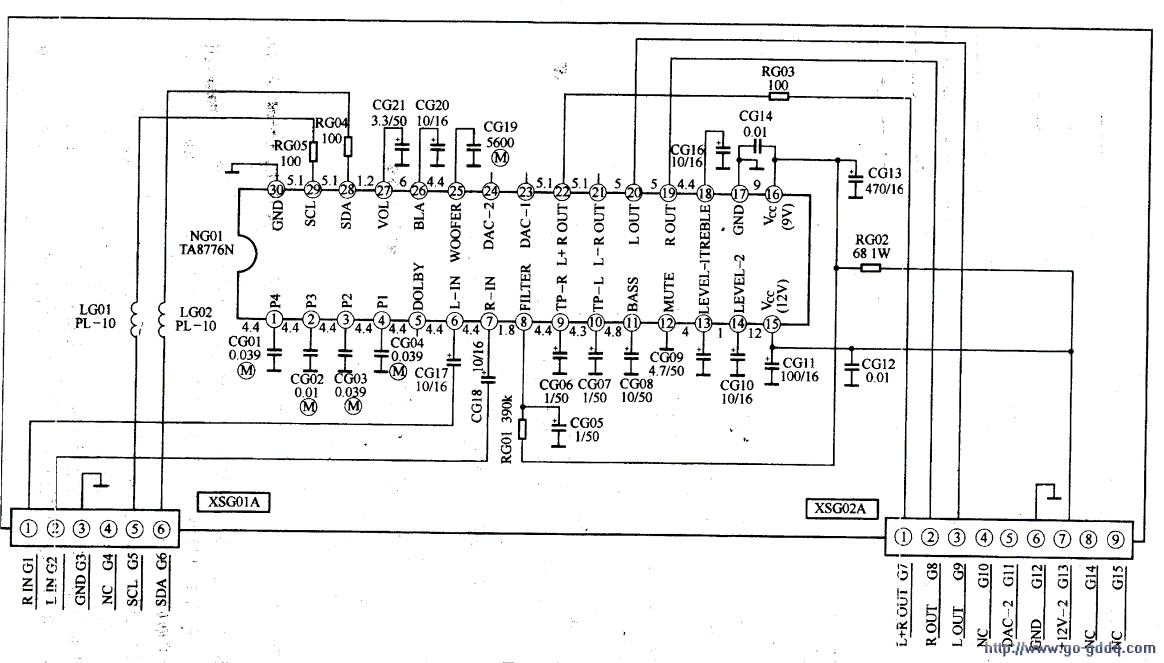

音效处理电路以NG01 （TA8776N）为核心构成，专门设在一块电路板上，电路如下图所示。
TA8776N采用IIC总线控制。内含环绕声处理电路，移相电路，R、L信号平衡控制电路，R、L信号音调控制电路，4路音量控制电路，杜比环绕声输入电路和加减法电路。TA8776N的引脚功能和实测数据如下表所示。
| 脚号 | 功能 | 电压(V) | |
| 有信号 | 无信号 | ||
| 1 | 移相部分外接电容端子 | 4.1 | 4.1 |
| 2 | 4.1 | 4.1 | |
| 3 | 4.1 | 4.1 | |
| 4 | 4.1 | 4.1 | |
| 5 | 杜比信号输入 | 0 | 0 |
| 6 | 左声道信号输入 | 3.5 | 3.5 |
| 7 | 右声道信号输入 | 3.5 | 3.5 |
| 8 | 音调控制部分端子 | 1.8 | 1.7 |
| 9 | 右声道音调电路外接滤波电容端子 | 4.1 | 4.1 |
| 10 | 左道音调电路外接滤波电容端子 | 4.1 | 4.1 |
| 11 | 外接低音调整滤波电容 | 4.7 | 4.6 |
| 12 | 静音控制。大于2V时静音 | O | 0 |
| 13 | (L-R)电平控制外接滤波电容端子 | 3.2 | 0 |
| 14 | (L+R)电平控制外接滤波电容端子 | 3.2 | 0 |
| 15 | 电源12V | 11.5 | 11.5 |
| 16 | 电源9V | 8.8 | 8.8 |
| 17 | 模拟电路地 | O | O |
| 18 | 外接高音调整滤波电容端子 | 4.6 | 4.6 |
| 19 | 右声道输出 | 4.8 | 4.8 |
| 20 | 左声道输出 | 4.8 | 4.8 |
| 2l | (L-R)信号输出（环绕声） | 4.8 | 4.8 |
| 22 | (L+R)信号输出（重低声） | 4.8 | 4.8 |
| 23 | D/A变换输出1 | O | 0 |
| 24 | D/A变换输出2 | 0 | O |
| 25 | 环绕声带通滤波器外接滤波电容端子 | 4.1 | 4.1 |
| 26 | 平衡调整外接滤波电容端子 | 5.5 | 5.6 |
| 27 | 音量调整外接滤波电容端子 | 1.9 | 0.4 |
| 28 | IIC总线数据 | 4.4 | 3.4 |
| 29 | IIC总线时钟 | 4.4 | 4.4 |
| 30 | 数字电路地 | O | O |
AV/TV切换电路输出的左右声道伴音信号，分别经CG17、CG18进入TA8776N的（6）、（7）脚。在TA8776N内部，L信号与移相后的（L-R）信号相加，产生主路的L信号；R信号与移相后的（L-R）信号相减，产生主路的R信号。主路的R、L信号经高、低音控制、音量控制和平衡控制后，R信号从TA8776N的（19）脚输出，L信号从（20）脚输出，L+R信号从（22）脚输出。
TA8776N的（1）～（4）脚外接移相电容，官们分别与集成块内部有关电路构成四节移相网络，使时差信号产生几十毫秒的延时，以便混合后的信号具有环绕效果；（12）脚为静音控制端，大于2V时，电路处于静音状态，在本机中（12）脚接地，未用其静音功能。
二、音放电路
音频功放电路主要包括R、L音频功放N601 （TA8200AH）和重低音功放NB01（ TA8200AH），电路如下图所示。音频功放N601 （TA8200AH）引脚功能和实测数据如下表所示。
| 脚号 | 功能 | 电压(V) | 脚号 | 功能 | 电压(V) |
| l | 反相输入端(AMP2) | 1.5 | 7 | 输出端(AMPI) | 12.5 |
| 2 | 同相输入端（AMP2） | 0 | 8 | 噪声滤波端 | 5 |
| 3 | 接地 | O | 9 | 电源 | 27.2 |
| 4 | 同相输入端（AMP1） | O | 10 | 接地 | O |
| 5 | 反相输入端(AMP1) | 1.5 | 11 | 静音控制端 | 2.3 |
| 6 | 纹波滤波端 | 8.7 | 12 | 输出端(AMP2) | 13 |
1.左右声道音频功放及静音电路
由TA8776N的（20）、（19）脚输出的左右声道信号，经接插件送到主板音频功率放大器N601（TA8200AH）的（4）、（2）脚。放大后的左右声道信号分别从（7）、（12）脚输出，推动扬声器工作。
N601的（1）、（5）脚的外接电容C607、C608的作用是使左右声道放大器的反相输入端通过它们交流接地，以构成闭环负反馈回路。N601（7）、（12）脚外接的R605、C611、R608、C613是消振电路。
当换台时，CPU的（37）脚输出高电位3.8V，V603、V604饱和导通，使N601的（2）、（4）脚输入的音频信号被短接，达到了换台静噪的目的。
另外，该机还设有关机静噪电路，具体工作过程是：开机后，14V电源经VD601使C616两端充有13.4V左右的电压，V602截止，对功放没有影响。关机时，14V电源电压消失，V602基极变为低电位，C616上的13.4V电压使V602饱和，进而控制V603、V604也饱和导通，使N601的（2）、（4）脚输入的音频信号被短接，从而达到了关机静噪的目的。同时，C616上的电压还通过V602及接插件送到AV/TV切换板TA8851BN的（25）脚，使（25）脚电压大于1.5V，从而使关机瞬间TA8851BN也处于静音状态。
2.重低音功放及静音电路
TA8770N的（22）脚输出的L+R信号经插接件送到AV/TV切换板，通过R668、C652及R640、R641、C641组成的两节低通滤波器滤除中、高频分量，其低频分量进入N640（ NE5532N）的（5）脚，经内部第一个运算放大器放大后从（7）脚输出，送到第二个运算放大器的同相输入端（3）脚，再次放大后从（1）脚输出。（1）脚与运放反相输入端（2）脚之间接有串联电压负反馈网络R646、C651、R647、C644，它对L+R频率较高的成分反馈较深，而对频率较低的成分反馈量较小，因此它实质上是一个有源低通滤波电路，使L+R的低频分量进一步得到提升。
从NE5532N的（1）脚输出的L+R低频分量经接插件送到超重低音板功率放大器NB01（ TA8200AH）（2）脚，NB01的（2）脚外接的RB01、CB02，RB02、CB03组成两节低通滤波器，进一步滤除中、高频分量。进入NB01的（2）脚的音频低频段信号经放大后从（12）脚输出，一方面送到超重低音扬声器的一端；另一方面还经RB10、RB05分压，送到NB01内另一放大器的反相输入端（5）脚，经放大后从（7）脚输出，通过接插件送到超重低音扬声器的另一端。
NB01的（11）脚为静音控制端，在换台时，CPU的（37）脚输出高电位，VB01饱和导通，使NB01的（11）脚接地，达到换台静噪的目的。关机时，C616上的正电压使V602饱和导通，V602集电极上的高电平经VD602、VD603控制VB01饱和导通，达到了关机静噪的目的。
