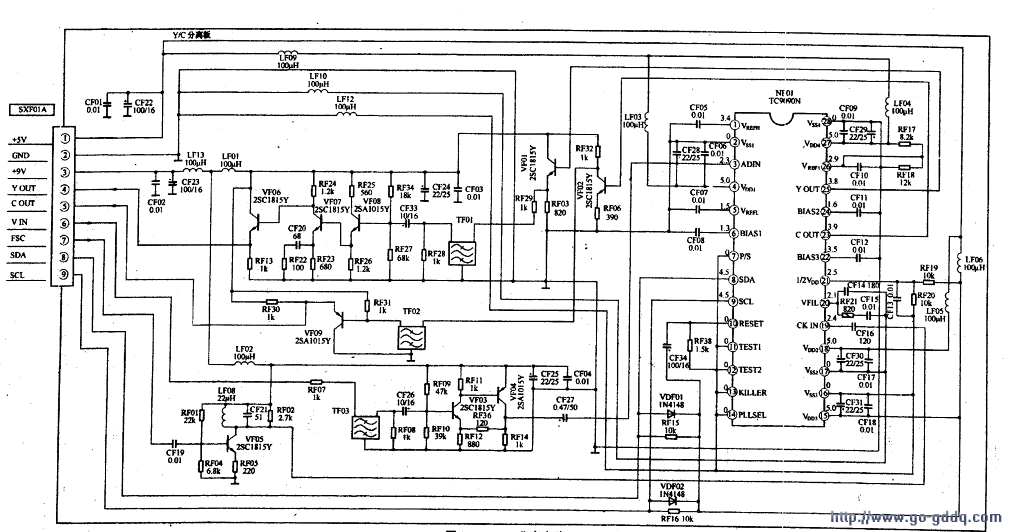

为了提高图像质量，该机采用了亮度／色度（ Y/C）分离电路，电路如下图所示。
Y/C分离电路以动态梳状滤波器TC9090N为核心，可对PAL/NTSC制式信号进行Y/C分离，TC9090N引脚功能及实测数据如下表所示。
| 脚号 | 功能 | 电压(V) | |
| 1 | A/D转换偏置电压 | 3.5 | |
| 2 | A/D转换地 | O | |
| 3 | 复合视频信号输入 | 1.9 | |
| 4 | A/D转换电源(+5V) | 5 | |
| 5 | A/D转换偏置电压(下限：1.5V) | 1.6 | |
| 6 | A/D转换偏置电压(标准：1.3V) | 1.4 | |
| 7 | 控制方式选择，L：IIC总线控制，H:电压控制 | O | |
| 8 | 数据总线(SDA)／电压控制开关1（制式选择） | 4.6 | |
| 9 | 数据总线(SCL)／电压控制开关2（制式选择） | 4.6 | |
| 10 | IIC总线控制复位／电压控制开关3（制式选择） | O | |
| 1l | 测试端，电压控制垂直轮廓校正端1 | O | |
| 12 | 测试端，电压控制垂直轮廓校正端2 | O | |
| 13 | 消色控制，L：彩色，H:黑白 | O | |
| 14 | 锁相环路选择，L：PLLON，Fsc输入：H:PLLOFF，4Fsc输入 | 0 | |
| 15 | 数字电源(+5V) | 5 | |
| 16 | 数字地 | O | |
| 17 | 锁相环路 | O | |
| 18 | 锁相环电源(+5V) | 5．O | |
| 19 | Fsc/4Fsc时钟输入 | 2.3 | |
| 20 | 压控振荡器外接滤波器端 | 2.2 | |
| 21 | 行存储偏置电压(标准：2.5V) | 2.5 | |
| 22 | D/A转换偏置电压（标准：3.5V） | 3.6 | |
| 23 | 色度信号输出 | 3.8 | |
| 24 | D/A转换偏置电压（标准：1.6V） | 1.7 | |
| 25 | 亮度信号输出 | 3.6 | |
| 26 | D/A转换偏置电压（标准：3V） | 2.9 | |
| 27 | D/A转换电源(+5V) | 5 | |
| 28 | D/A转换地 | 0 | |
从AV/TV切换板TA8851BN的（46）脚输出的复合视频信号，经接插件SXF01A的（6）脚送到Y/C分离板，通过低通滤波器TF03滤波、VF03和VF04放大，送到NF01（TC9090N）的（3）脚。在TC9090N内部，复合视频信号经A/D变换，变成8bit的数字信号，通过数字式动态梳状滤波器滤波处理后，将8bit的复合视频信号分离成8bit的数字亮度信号Y和8bit的数字色度信号C。分离出的Y、C数字信号分别送到Y信号D/A变换电路和C信号D/A变换电路进行数模变换，产生出的模拟亮度信号Y从TC9090N的（25）脚输出，模拟色度信号C从TC9090N的（23）脚输出。
TC9090N（23）脚输出的Y信号经VF01缓冲、TF01滤波、VF08和VF07放大、VF06缓冲，通过接插件SXFOIA的（4）脚送到AV/TV切换板上TA8851BN的（48）脚。（22）脚输出的C信号经VF02放大、TF02滤波、VF09缓冲后，通过接插件SXF301A的（5）脚送到AV/TV切换板上TA8851BN的（40）脚。在TA8851BN内切换后由（44）脚输出Y信号，送至放大板进行处理。C信号由TA8851BN的（42）脚输出，经VV546缓冲，送到主板TA8880处理。另外，TA8880N的（28）脚输出色副载波Fse经接插件SXF01A的（7）脚送到Y/C分离板，经VF05放大，送到TC9090N的（19）脚，用作锁相环时钟发生器的输入信号。
背景知识PAL/NTSC制的色差信号对副载波进行了平衡调幅，这两种制式的色度信号C与亮度信号Y的频谱是相互错开分布的，所以可以用梳状滤波器TC9090N进行Y/C分离；而SECAM制的色差信号对副载波采用调频制，逐行轮换传送，它的色度信号频谱结构与PAL/NTSC制不同，不能做到与亮度信号频谱间置，因此无法使用梳状滤波器来分离SECAM制的Y、 C信号。
对于SECAM制信号，采用如下方法进行Y/C分离：TA8851BN的（46）脚输出的复合视频信号，经VV02缓冲，还有一路送到R202、LZ01、RZ01、LV05、CV03、VV09组成的色度陷波电路。当接收SECAM制信号时，TA8851BN的（31）脚输出高电位，使VV09饱和导通，串联谐振电路CV03、 LV05接地，因而使色度信号得到衰减（SECAM制已调R-Y信号的中心频率为4.406MHz，已调B-Y信号的中心频率为4.250MHz，它们分布在CV03、LV05谐振频率附近）。SECAM制的复合视频信号经色度陷波取出亮度信号，经RV39、CV29进入TA8851BN的（50）脚。
另外，当接收SECAM制信号时，TA8851BN的（42）脚输出的仍是复合视频信号。它经VV546缓冲后，通过接插件送到TA8880的（35）脚，经TA8880内部中心频率为4.286MHz的钟形滤波器，取出4.286+1.5MHz的色度信号。
