TCL王牌2175E彩电场扫描电路分析
来源:本站整理  作者:佚名  2011-01-07 07:41:55

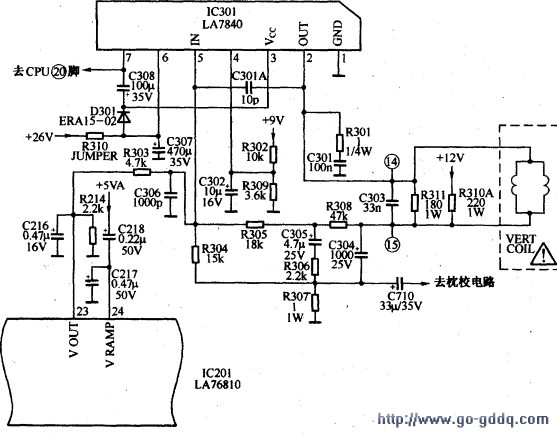

  场扫描电路如下图所示。

  1.场扫描小信号处理电路

  行分频电路输出的行频脉冲还要送至场分频电路,场分频过程受场同步信号的控制。场分频电路实质上是一数字分频器,它通过对场同步脉冲进行计数来确定分频系数,进而完成分频过程,产生场脉冲。场脉冲经锯齿波形成后,转化为锯齿波电压,从LA76810的(23)脚输出,送至场输出集成电路,接在LA76810(24)脚外围的电容为锯齿波形成电容。

  2.场输出电路

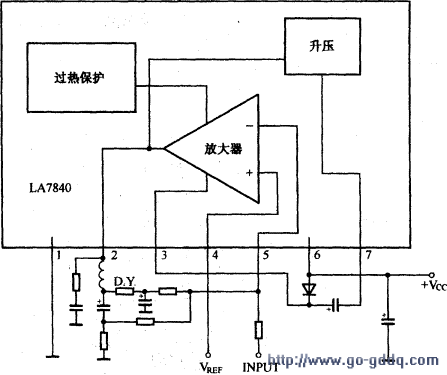

  场输出电路由IC301 (LA7840)及外围元件组成。内部电路如下图所示,LA7840引脚功能如下表所示。

脚号 功能 电压(V) 脚号 功能 电压(V)
1 0 5 运算放大器反相输入 2.2
2 场偏转线圈激励输出 15 6 电源电压 24.8
3 场输出级电源 24.9 7 泵电源输出 2.5
4 运算放大器同相输入 2.2

  LA76810的(23)脚输出的场锯齿波电压经R303加到LA7840的(5)脚,经功率放大后,从(2)脚输出,送入偏转线圈。C304为耦合电容,当锯齿波屯流流过R307后,经R307转换为电压,经R304、R306、C305、R305反馈至LA7840的(5)脚,用于补偿场线性和稳定直流工作点。

  D301、C308同片内电路共同完成逆程期间的自举升压功能,在场正程期间,26V电压直接由D301加到LA7840的(3)脚并对C308充电至电源电压;在场逆程期间,从LA7840的(7)脚输出约等于电源电压的场逆程脉冲,加到C308的负端,这样该逆程脉冲电压同C308上的原有电压相叠加,使C308正端的电压大约为电源电压的2倍,并加至LA7840的(3)脚,作为场逆程期间的场输出级的工作电源,以缩短场逆程时间。

  电路中,R301、C301用于防止偏转线圈上的反峰电压对LA7840的冲击;R311与C303起阻尼作用,用来防止偏转线圈与电路中的分布电容产生寄生振荡。
