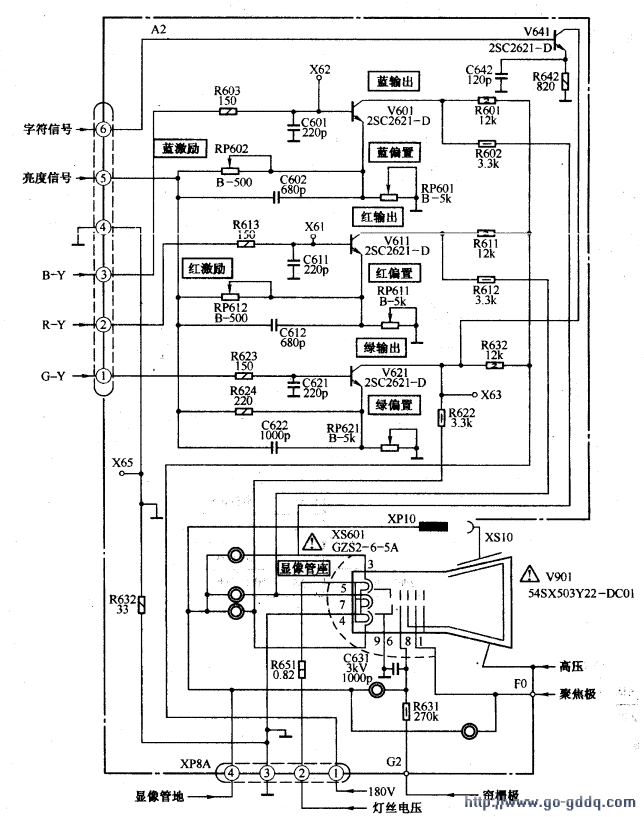

末级视放电路如下图所示。

　　R-Y、G-Y、B-Y色差信号由LA7680的（21）、（22）、（23）脚输出，分别加至末级视放管V611、V621、V601的基极。LA7680的（24）脚输出的Y信号经V241缓冲后加到V611、V621、V601的发射极，电源电路输出的180V电压经R611、R621、R601为三个视放管供电，色差和亮度信号经三个视放管的混合、放大，解调出R、G、B三基色信号，加至显像管三个阴极进行彩色显示。

　　电路中，RP611、RP621、RP601为暗平衡调节电位器，RP602、RP612为亮平衡调节电位器。
