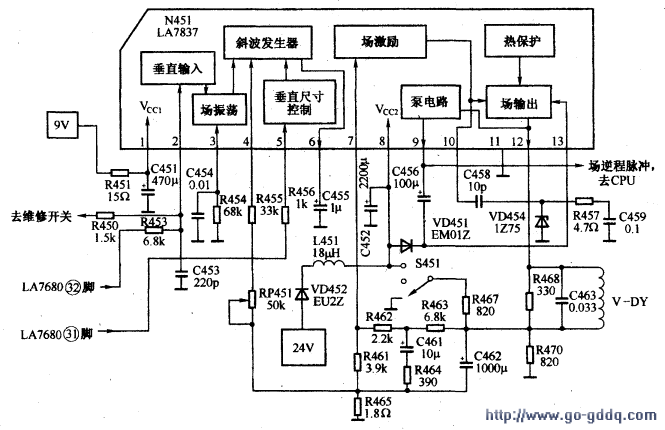

场扫描电路如下图所示。

　　1.振荡脉冲产生电路
　　
　　在LA7680内部， 500kHz振荡信号经1/16分频后的2fH（2倍行频）信号，在场同步分离电路产生的场同步脉冲及LA7680内50Hz/60Hz识别电路输出控制下，计数分频产生50Hz或。60H场频脉冲信号，经缓冲后从LA7680的（32）脚输出，并经R453加到场输出集成电路N451 （LA7837）的（2）脚，作为场扫描触发脉冲。

　　2.场锯齿波形成和场输出电路
　　

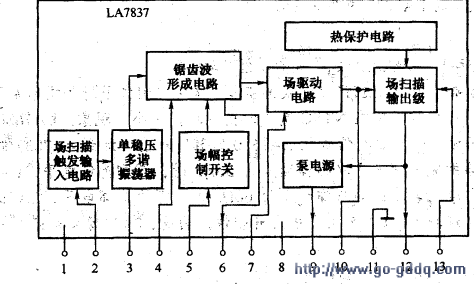

　　场锯齿波形成和场输出由LA7837完成。LA7837内部电路框图如下图所示，引脚功能和实测数据如下表所示。

　　在LA7837内，（2）脚输入场频脉冲信号去触发内部的单稳态振荡电路，从而产生锯齿波形成电路的控制脉冲。（3）脚外接C454、R454，用以确定其振荡的时间常数。在单稳脉冲控制下，LA7837内恒流源经（6）脚输出，给（6）脚外接的锯齿波形成电容C455进行恒流充电，产生场频锯齿波，经场输出级进行功率放大后从（12）脚输出线性锯齿波电压去激励场偏转线圈，产生水平方向磁场，使电子束作垂直方向偏转，完成垂直方向扫描任务。（9）脚外接的电容C456和二极管VD451构成泵电源，将26V电压提升至约50V，经（13）脚送至场输出级，作为逆程期间的高压供电电源。S451为垂直中心调节开关，C458用来消除高频寄生振荡。

　　提示与引导  不同的场输出电路其输入的激励信号是不同的。 LA7830类场输出电路输入的激励信号是场锯齿波；而LA7837类场输出电路输入的激励信号是场脉冲波，锯齿波是在LA7837内部形成的。

　　提示与引导PAL/NTSC制式的场幅自动控制该机能够处理PAL/NTSC制式的信号，这两种制式下场扫描频率不同，如果以同样的充电电流进行扫描，将在NTSC制式时出现场幅过小的现象。 LA7680能够自动识别50Hz、60Hz场频信号，识别信号从LA7680的（31）脚输出，加到LA7837的（5）脚，去控制锯齿波形成电路的充电速度。当扫描频率为50Hz时，（5）脚为低电平，LA7837内部场幅开关关闭，充电电流较小；当。扫描频率为60Hz时，（5）脚为高电平，LA7837内部场幅开关开启，充电电流较大。 C455上电压上升较快，因此，起到场频切换时使场幅保持不变的作用。

　　充电电流的大小还和LA7837的（4）脚有很大的关系。LA7837的（4）脚电压越高，充电电流就越小，锯齿波幅度就越小，场幅度就越小；LA7837的（4）脚电压越低，充电电流就越大，锯齿波幅度就越大，场幅度就越大。实际电路中，场偏转电流流经R465取样，再通过RP451、R455加到LA7837的（4）脚，形成负反馈。调整RP451可以改变信号的强弱，达到调整场幅的目的。
