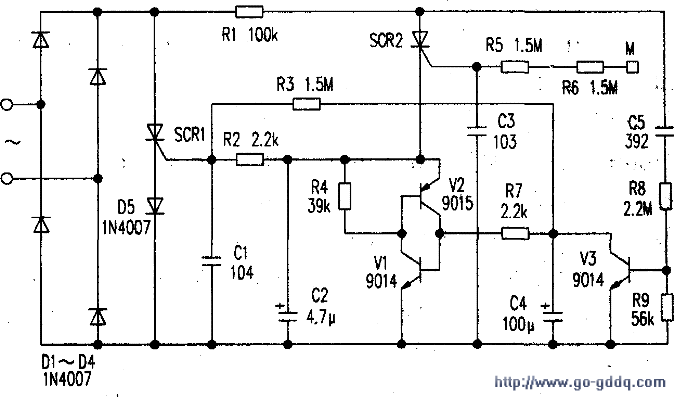

此触摸延熄开关没有任何静态功耗。电路如下图所示。由于在R8处串联了一只耐压400V以上的小电容C5，平时没有任何静态电流。每次延熄过程中，此小容量电容通过R8、R9放电，延熄结束后，二百多伏脉动直流电向此小容量电容快速充电。由于V1、V2导通后，C4上电压会快速降到0.6V左右，要把C4上不多的电荷放掉，对于所串联的此小容量电容只要几千皮法即可，图中C4为3900pF/500V。三极管Vl、V2构成模拟单向可控硅，一旦导通，就快速进入饱和状态。对应C2上的电荷被快速释放，结果SCRl快速关断。由于采用了模拟单向可控硅，触发电流不到1μA，因此R3阻值可以取得很大，C4容量可以很小，让C4电荷放掉的R8支路电流也可相应降低，如果三极管V3电流放大倍数大于50，C5容量还可减小，经试验，C5取2200pF，R8取3.3MΩ，也能正常工作。图20中R3取1.5MΩ，C4取100μF。延熄时间实测为68秒。
