微静态功耗触摸延熄开关电路
来源:本站整理  作者:佚名  2011-01-10 08:34:05

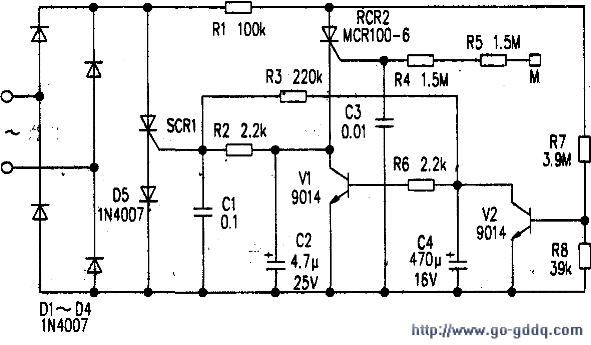

  此触摸延熄开关静态功耗极微。其静态电流约55μA,静态功耗约12mW,一年的静态耗电约O.1度。电路如下图所示。SCR1、SCR2为单向可控硅。SCR2为小电流触发可控硅。交流电经D1~D4整流后,一路直接加到SCRl的阳、阴极之间,另一路通过电阻R1加到SCR2的阳极。由于无触发信号,SCRl和SCR2均处于关断状态。当人体,如手指触摸一下金属片M时。人体感应信号使SCR2导通,SCRl也导通,对应电灯得电发光。由于C2的作用,SCRl将一直保持导通状态,这是本开关的一个独特之处。二极管D5起提升电容C2上电压的作用。SCRl导通后,对应C2两端电压实测约1.6V。

  此电压经电阻R3向电容C4充电。一定时间后,对应三极管V1导通。C2上的电荷被释放,SCRl关断,电灯熄灭。按下图中R3、C4的取值,实测延熄时间为61秒。C1、C3是抗干扰电容。
  三极管V2为电容C4提供放电回路。当延熄结束后,SCRl截止,220V的直流脉动电压通过电阻R1、R7加到V2基极,V2饱和导通,C4上电荷被快速释放,为再次的延熄做好准备。此触摸延熄开关所带负荷的大小由可控硅SCRl和二极管D1~D5决定。SCRI采用lA/600V,对应灯泡功率在100W以内。SCR2采用小型的MCRl00-6。C1、C3为瓷片电容。
