东芝2150XH彩电遥控电路工作原理
来源:本站整理  作者:佚名  2011-01-10 08:34:08



  一、遥控电路的组成

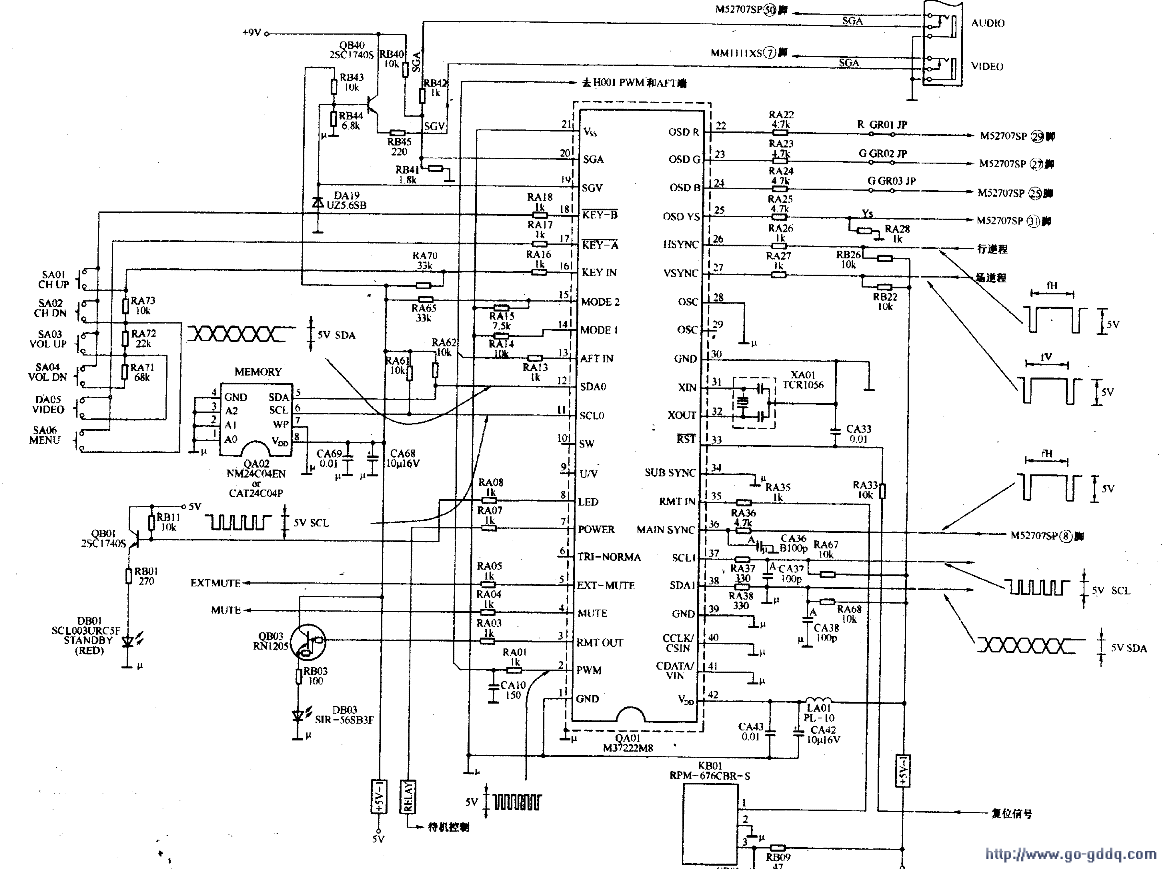

  本机遥控系统以微处理器QA01(M37222M6)为核心,配合存储器QA02(NM24C04)和红外接收器等组成。电路如下图所示,M37222M6引脚功能如下表所示。

脚号 功能 脚号 功能
1 22 R字符
2 PWM调谐电压输出 23 G字符
3 红外信号发射输出 24 B字符
4 静音控制,高电平静音 25 字符消隐输出
5 外部静音控制,高电平静音 26 行逆程输入
6 未用 27 场逆程输入
7 待机控制,低电平待机 28 接地
8 指示灯控制 29 未用
9 未用 30
10 未用 31 外接晶振
11 总线时钟0 32 外接晶振
12 总线数据O 33 复位信号
13 AFT输入 34 副同步信号,接地
14 模式1 35 遥控信号输入
15 模式2 36 主同步信号输入
16 按键入 37 总线时钟1
17 按键A 38 总线数据1
18 按键B 39
19 视频测试信号输出(由内部信号发生器产生) 40 接地
20 音频测试信号输出(由内部信号发生器产生) 41 接地
2l 42 供电

  二、CPU的基本工作条件

  1.电源供电CPU的(42)脚为供电端,电压由电源电路Q840 (L78MR05FA)的(5)脚输出的SV电压提供。

  2.复位电路CPU的(33)脚为复位端,复位信号由电源电路Q840 (L78MR05FA)的(4)脚输出。

  3.时钟振荡时钟振荡信号由CPU的(31)、(32)脚内的振荡电路与外接晶振XA01产生,作为整个遥控系统的时间基准,以使微处理器按这个时间节拍进行工作。

  三、操作指令电路

  1.遥控输入电路CPU的(35)脚为红外遥控信号输入端,在CPU内完成译码、控制功能。

  2.键盘输入电路。CPU的(16)、(17)、(18)脚为本机键盘控制端,外接键控电路,按键信号经CPU识别后,去执行对应的功能。

  四、控制电路

  1.调谐选台电路该机高/中频电路采用了独立组件HO01,目前尚未找到其内部有关资料。由于CPU和HO01组件均未设频段控制脚,从这一点分析,在HO01组件中,选用的高频调谐器应为频率合成式。关于频率合成式高频调谐器的工作原理可参考本书第3章有关内容。

  2.自动搜台控制电路和自动搜台控制电路相关的引脚主要有以下几个:

  (1)识别信号输入脚:M52707SP的(8)脚输出的同步信号送到CPU的(36)脚,作为电视信号的识别信号输入端。

  (2)AFT信号输入脚:AFT信号由高/中频组件HO01的(12)脚输出,加到CPU的(13)脚,作为调谐准确度的信息输入端。

  CPU收到自动搜台指令时,CPU的(37)、(38)脚输出的时钟脉冲与数据脉冲,分别送到高/中频组件HO01的(3)、(4)脚,经内部电路处理,控制高频调谐器本振频率不断变化。当本振频率变到某一频率,电视屏幕刚出现图像信号时,来自M52707SP的(8)脚的同步信号加到CPU的(36)脚。当CPU检测到(36)脚有行同步信号输入时,则放慢搜索速度,以便进行下一步精确调谐。这时,CPU开始检查(13)脚输入的AFT电压(来自高/中频组件HO01的(12)脚),直至检测出的AFT电压处于中间值。此时,CPU确认所要找的一个频道已准确调谐,把分频数据存入存储器,然后开始搜索下一个电台信号。

  五、屏显电路

  CPU的(28)、(29)脚内接字符振荡器,用于确定图像扫描横向位置和提供字模的读出脉冲。

  来自行输出变压器的行逆程脉冲加到CPU的(26)脚,用以判断图像扫描的纵向位置。来自场输出电路的场逆程脉冲加到CPU的(27)脚,用以确定图像扫描的开始。显示的字符形状数据存储在CPU内部的ROM(存储器)中,在字符显示期间按时钟脉冲节拍可读出ROM中的字符数据,从(22)~(24)脚输出,去M52707SP和图像R、G、B信号进行切换。
