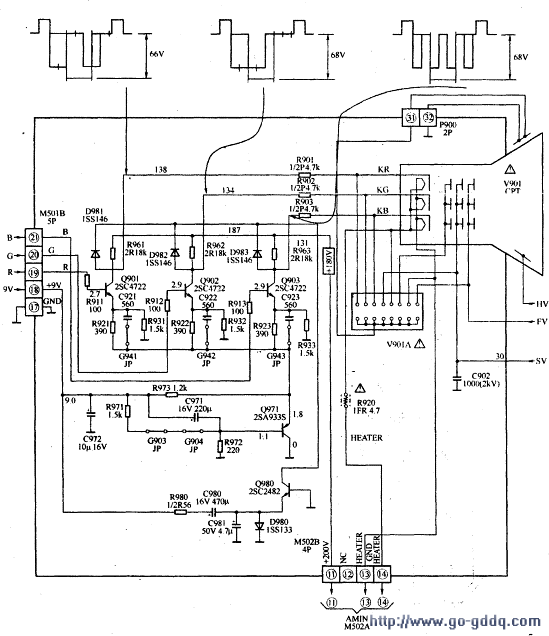

末级视放电路如下图所示。

　　1.视频放大电路
　　
　　从M52707SP的（21）、（22）、（23）脚输出的R、G、B基色信号（幅度约2.2V），经Q901、Q902、Q903放大后，送到显像管的阴极。为了改善末级视放的高频特性，在3个放大管的发射极电阻上，并联有C921、C922、C923高频补偿电路，使高频成分的负反馈作用减小，以丰富图像的细节。

　　2.恒压偏置电路
　　
　　末级视放电路采用直接耦合方式，偏置稳定性十分重要，所以该机采用了恒压偏置电路，由Q971等组成。其工作原理是：9V电压经R971和R972分压，在它们的公共点上得到约1.1V左右的电压，加到Q971的基极，Q971的发射极电压便稳定在1.8V左右，这个电压作为V901、V902、V903的发射极偏置电压。

　　3.消亮点电路
　　
　　消亮点电路由V980等组成，在正常工作时，9V电压对C980和C981充电，使C980两端充得9V左右的电压，C981由于D980的钳位作用，其两端充得0.6V的电压，从而使Q980截止，对视放电路无影响。关机后，由于9V电压消失，C980便开始放电，使Q980导通，继而使D981、D982、 D983导通，Q901、Q902、Q903饱和导通，其集电极电位迅速下降，显像管栅阴负电压随之大大下降，这就使显像管出现很大的束电流，使显像管高压电容上的电荷很快泄放完毕，从而达到消除关机亮点的目的。
