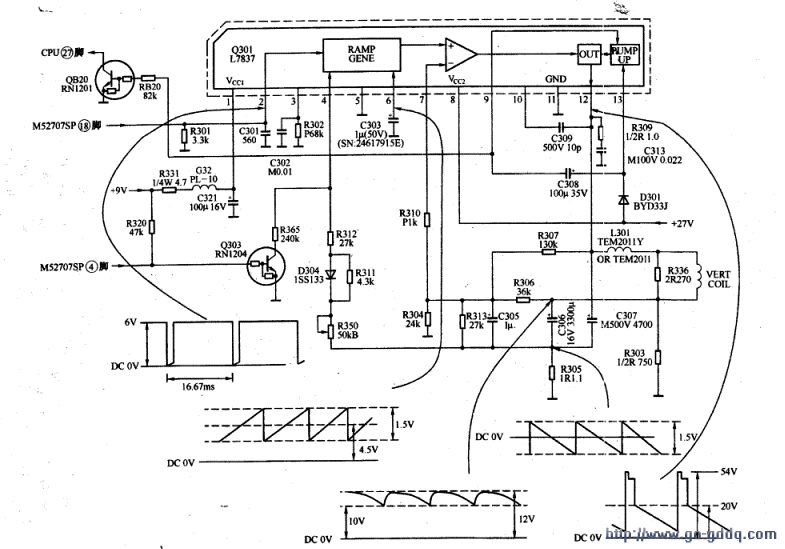

场扫描电路如下图所示
　　1.场频产生电路
　　
　　M52707SP内有免调整场分频电路及50Hz/60Hz场频识别和输出电路。行振荡503kHz信号经分频获得50Hz或60Hz场频基准振荡，省去了场频调节元件。场脉冲信号经激励电路后从M52707SP的（18）脚输出场频方波信号，去场输出放大电路。

　　2.场锯齿波产生及场输出电路
　　
　　场锯齿波产生及场输出电路由Q301（LA7837）完成，
　　
　　由M52707SP的（18）脚输出的场频方波激励信号，输入到LA7837的（2）脚，经内部单稳态触发器和斜波发生器形成场扫描锯齿波电压，并受50Hz/60Hz场频控制，再由激励放大级送到互补推挽功率放大输出级放大后，从（12）脚输出场锯齿波电流去场偏转线圈，完成垂直扫描。

　　LA7837的（1）脚为前级小信号电源端，（3）脚外接的R302、C302为单稳态触发器定时元件。

　　（4）脚经R312、D304、R311接场幅电位器R350。另外，（4）脚还外接由Q303等组成的场幅控制电路，当场频为50Hz时，M52707SP的（4）脚为低电平，Q303截止，对LA7837的（4）脚没有影响：当场频为60Hz时，M52707SP的（4）脚为高电平，Q303饱和，将R365接入LA7837的（4）脚，通过控制锯齿波形成电路的充电速度使场幅适当。LA7837的（5）脚为50Hz/60Hz控制信号输入端，由于50Hz/60Hz控制电路已接在了（4）脚，因此，该脚直接接地。LA7837的（6）脚外接锯齿波电压生成电容C303，（7）脚为负反馈输入端，（8）脚为后级推挽功率放大器电源端，由27V供电。（13）脚为自举泵电源端，在场逆程期间峰值电压为54V。在场偏转线圈上还并接有阻尼电阻R336，可防止偏转回路高频振荡。
