视频切换和亮度信号处理电路如下图所示。
1.视频AV/TV切换电路

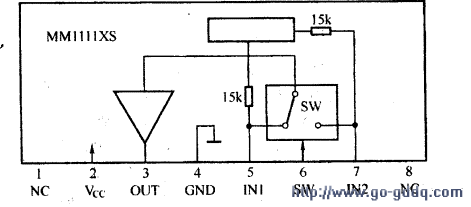

视频AV/TV切换电路以QV04(MM1111XS)为核心构成,MM1111XS内部电路框图如右图所示,引脚功能如下野表所示。
从高/中频组件HO01的(15)脚输出的TV视频信号加到MM1111XS的(5)脚,从AV输入插孔输入的AV视频信号加到MM1111XS的(7)脚,经内部切换后,从MM1111XS的(3)脚输出,经QV10缓冲后,分四路输出:一路由C560耦合到M52707SP的(7)脚,进入内部同步分离、电路;第二路经C201耦合到M52707SP的(36)脚,进入内部视频,亮度信号处理电路;第三路经CV07耦合到M52707SP的(34)脚,进入内部色度信号处理电路;第四路由C005耦合到SECAM处理电路M52325P的(16)脚。
M52707SP的(3)脚输出的控制信号经QV05加到MM1111XS的(6)脚,控制内部AV/TV切换开关。在TV状态下,M52707SP的(3)脚输出0.6V高电平,控制QV05导通,其集电极输出低电平加到MM1111XS的(6)脚,使MM1111XS的(5)脚输入的TV视频信号从(3)脚输出;在AV状态下,M52707SP的(3)脚输出低电平,QV05截止,其集电极输出电平加到MM1111XS的(6)脚,使MM1111XS的(7)脚输入的AV视频信号从(3)脚输出。
脚号 | 功能 | 电压(V) | 脚号 | 功能 | 电压(V) |
1 | 空脚 | 0 | 5 | TV视频输入 | 5 |
2 | 电源 | 8.9 | 6 | 控制开关 | 0 |
3 | 视频输出 | 4.3 | 7 | AV视频输入 | 5 |
4 | 地 | 0 | 8 | 空脚 | U |
2.亮度信号处理电路
亮度信号处理全部在M52707SP内部完成。从MM1111XS切换电路输出的视频信号加到M52707SP的(36)脚后,在内部经色度陷波器吸收4.43MHz或3.58MHz色信号,再经延时、清晰度处理后,去RGB矩阵电路。
