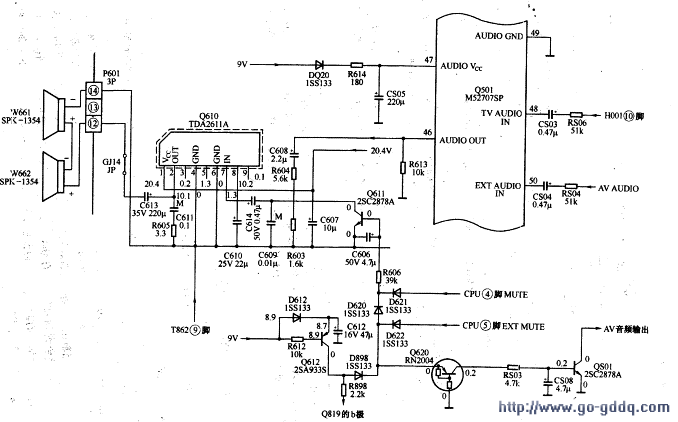

伴音处理电路如下图所示。

　　1.音频AV/TV切换电路
　　
　　音频AV/TV切换由M52707SP内部完成。M52707SP的（48）脚为TV音频信号输入端，（50）脚为AV音频信号输入端，经切换后的音频信号从M52707SP的（46）脚输出，去音频功放Q610（ TDA2611A）。

　　2.音频功放电路
　　
　　音频功放电路以Q610 （TDA2611A）为核心构成，TDA2611A是飞利浦公司生产的5W音频功率放大器，其主要特点是：输入阻抗较高，失真小，内置热保护电路，单电源供电，适应电压范围较宽。TDA2611A引脚功能和实测数据如下表所示。

　　从M52707SP的（46）脚输出的音频信号经C608、R604、C614加到音频功放电路TDA2611A的（7）脚，在内部经音频放大后由（2）脚输出，经输出耦合电容C613推动扬声器工作。（2）脚外接的C611、R605组成消振电路。

　　CPU的（4）脚为静音控制端，当需要静音时，CPU的（4）脚输出高电平信号，经D621加到Q611的基极，控制Q611饱和导通，将输入到TDA2611A的（7）脚的音频信号对地短接，从而达到静音的目的。

　　当需要对外部AV输出音频静音时，CPU的（5）脚输出高电平，经D622控制共基放大器Q620导通，Q620集电极输出高电平，控制QS01饱和，将输往AV输出插孔的音频信号旁路到地。

　　另外，该机还设有关机静噪电路，具体工作过程是：开机后，9V电源经D612使C612充有8V左右的电压，Q612截止，对功放没有影响。遥控关机和交流关机时，9V电源电压消失，Q612基极变为低电位，C612上的电压使Q612饱和，其集电极输出高电平，经D898、D620控制Q611饱和导通，将输入到TDA2611A（7）脚的音频信号对地短接，从而达到关机静音的目的。
