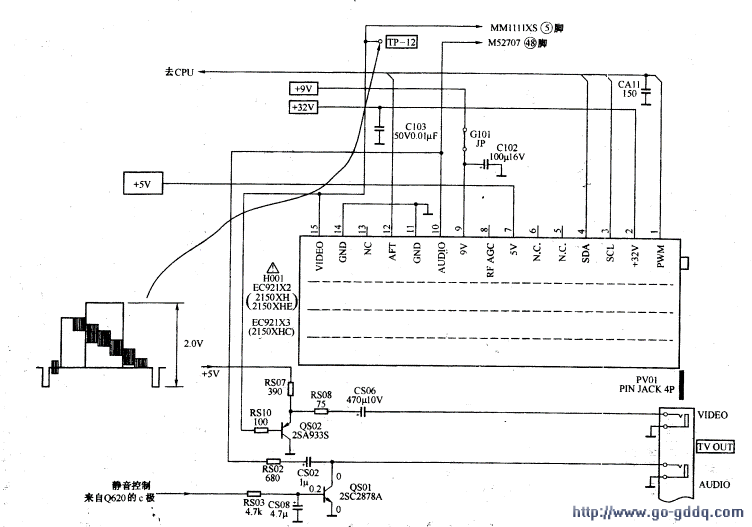

该机将高/中频电路集成在一个组件上，组件标号为HO01，高/中频电路如下图所示。

　　高/中频组件HO01有15个引出脚，其管脚定义如下：

　　●（1）脚为调谐电压输入端，来自CPU的（2）脚输出的PWM脉宽调制信号。

　　●（2）脚为32V电压输入端。

　　●（3）、（4）脚为总线时钟和数据端。

　　●（5）、（6）、（13）脚未用。

　　●（7）脚为SV供电端。

　　●（8）脚为内部RFAGC端，外围悬空。

　　●（9）脚为9V供电端。

　　●（10）脚为TV音频输出端，一路加到Q501 （M52707SP）的（48）脚，作为TV音频信号输入，另一路送往外音频输出插孔。

　　●（11）、（14）脚接地。

　　●（12）脚为AFT信号输出端，加到CPU的（13）脚，作为调谐淮确度信息。

　　●（15）脚为TV视频输出端，一路加到视频开关QV04 （MM1111XS）的（5）脚，另一路经QS02缓冲后送往外视频输出插孔。
