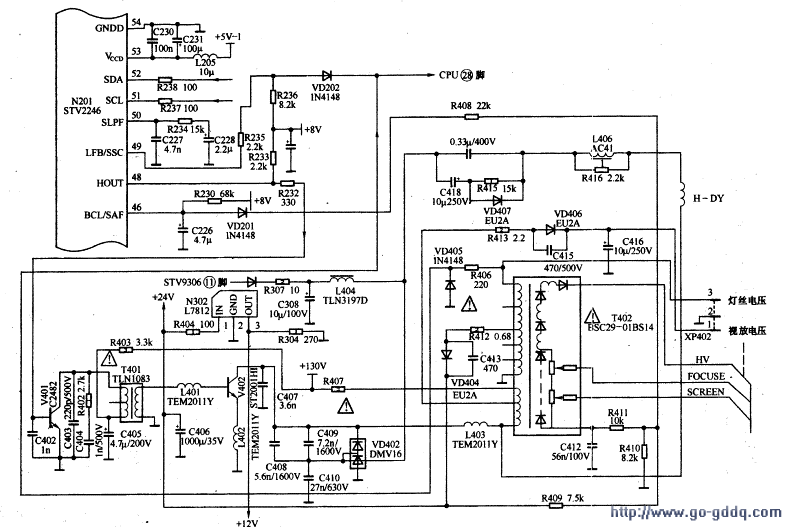

行扫描电路如下图所示。

　　1.行振荡器与AFC电路
　　
　　从STV2246的（18）、（20）、（22）脚输入的全电视信号或带有复合同步信号的亮度信号进入同步分离电路，分离出行场同步脉冲信号。

　　STV2246内的行振荡信号由（39）、（40）脚外接的3.58MHz或4.43MHz晶振分频后得到，产生的行频信号送到内部AFC1环路，经同步分离电路分离出来的行同步信号也分别加到AFC1环路。在AFC1环路中，行同步信号与分频后得到的行频信号在相位比较器中进行比相，产生与两信号相位差成正比的误差电压，经STV2246的（50）脚外接的RC电路组成的AFC环路低通滤波器积分，平滑成误差直流电压，用来控制VCO振荡频率，当AFC1环路锁定后，所产生的行频信号与行同步信号严格地同步。

　　完成同步后的行频信号加到AFC2环路，行频信号与（49）脚输入的行逆程脉冲进行相位比较，产生与两者信号相位差成正比的控制电压，用来控制移相器电路的相移。由AFC2处理后的行频信号，经行激励输出。电路处理后，从STV2246的（48）脚输出行激励脉冲信号。

　　2.行推动电路
　　
　　STV2246的（48）脚输出的行激励脉冲，经R232加到行推动管V401的基极，经V401倒相和功率放大后，由变压器T401耦合，将行激励脉冲信号加到行输出管V402的基极，激励行输出管工作。V401集电极接有R402、C403、C404组成的消尖峰电压电路，防止V401截止期间，V401集电极上产生很高的反峰电压将V401击穿，从而起到保护作用。

　　3.行输出电路
　　
　　该机采用双阻尼二极管行输出电路，便于枕形失真校正。行输出管V402在行激励脉冲激励下，工作在开关状态，借助于阻尼二极管VD402，逆程电容C407、C408、C409、C410的作用，在行偏转线圈内流过线性变化的行偏转电流，产生垂直变化的磁场，使电子束作水平偏转，产生行扫描作用。
