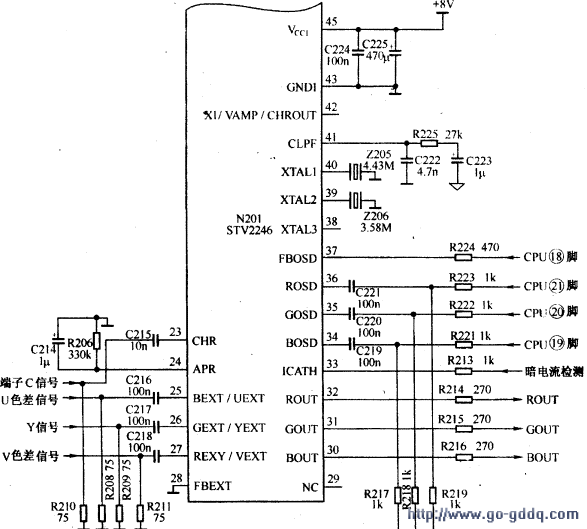

色度信号处理电路下图所示。

　　由STV2246的（18）、（20）、（22）脚输入的全电视信号经内部切换开关控制后，再经色度带通滤波器取出色度信号，与（23）脚输入的S端子色度信号在内部SVHS开关进行切换。切换后的色度信号经自动色度控制电路（ ACC）处理后，送到内部PAL/NTSC解调器。

　　提示与引导 STV2246集成有1行基带延迟线，可组成免调式PAL/NTSC解码电路，省去了普通彩色电视机解码电路的烦琐调整，保证了电视机解码的准确性和一致性。

　　对于PAL制色度信号，1行色度信号延迟线完全等同于普通的1行玻璃超声延迟线的作用，对NTSC制色差信号来说，1行色度信号延迟线起减小R-Y、B-Y信号相互串扰的作用。

　　通过内部PAL/NTSC色度解调器解调出的R-Y、B-Y信号，送到1行色度信号延迟线，得到相位准确的R-Y、B-Y信号，经延迟后的R-Y、B-Y信号再送到内部Y/U/V开关电路。

　　STV2246的（26）、（25）、（27）脚还可引入的外部Y、U （B-Y）、V（R-Y）信号；内部和外部Y、U、V信号经Y/U/V选择开关切换后，其中的R-Y、B-Y色差信号被送到色差矩阵电路，解调出G-Y色差信号，最后，R-Y、B-Y、G-Y色差信号与亮度信号Y一起恢复出R、G、B三基色信号，送到RGB开关电路。这一级还可进行色度、对比度：亮度控制。STV2246的（46）脚为自动对比度控制端，经VD201、R408与行输出变压器高压包地端相接，以实现自动对比度控制，自动限制束流大小。

　　STV2246的（36）、（35）、（34）脚为字符R、G、B信号输入端，在（37）脚字符消隐脉冲的控制下，图像R、G、B信号与字符R、G、B信号进行切换，切换后的R、G、B基色信号从STV2246的（32）、（31）、（30）脚输出，送到末级视放电路。

　　STV2246的（24）脚内接APR检测电路，APR电路动态地检测RGB峰值信号，当RGB信号超过APR阈值时，对比度减小；当RGB信号低于APR阀值时，对比度增大。其对比度减小所需的时间很短，而对比度增大所需时间相对较长，这样使图像更富层次感，而又避免了因对比度变化而造成的闪烁。
