康佳TDA9383超级芯片彩电电源电路工作原理
来源:本站整理  作者:佚名  2011-01-10 08:35:26

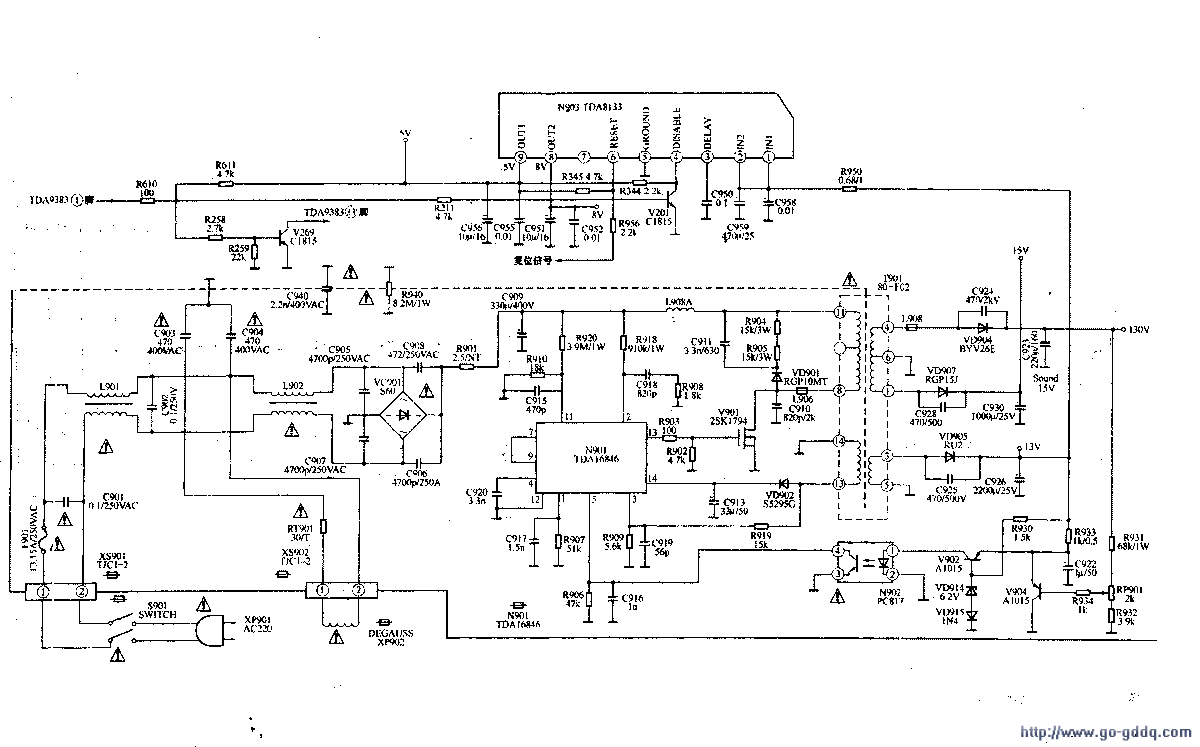

  康佳TDA9383超级芯片彩色电视机采用了并联他激式开关电源,电源电路如下图所示。

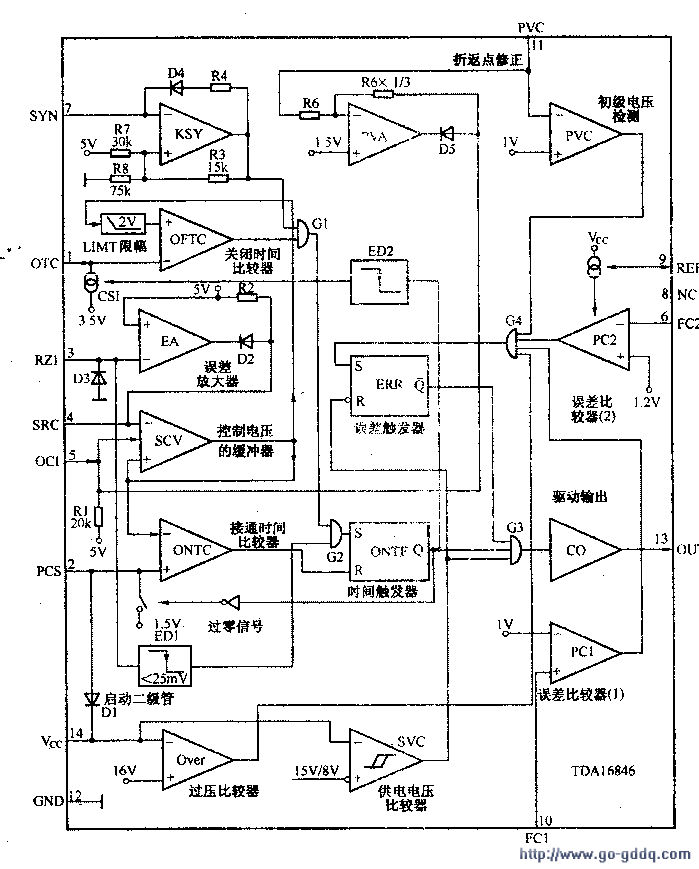

  电源控制芯片为飞利浦公司新生产的TDA16846 (N901),其内部设置了独立的振荡电路,  其振荡频率有固定模式、自由调整模式和同步模式供设计时选用;有过流、过压/欠压等多种保护功能;提供了两路稳压控制输入端子和两路故障检测端子。TDA16846内部框图如图所示,引脚功能和实测数据如表所示。

脚号 功能 电压(V) 脚号 功能 电压(V)
开机 待机 开机 待机
1 断路时间控制 2.8 2.6 8 空脚 0 O
2 初级电流检测/过流保护 1.7 1.5 9 参考电压输出 5.1 5.1
3 过零检测/误差电压输入 1.6 0.7 10 故障检测器1 0 O
4 软启动输入 5.3 3.7 11 初级电压检测 4.1 4.2
5 光耦输入 2.7 1.6 12 热地 O O
6 故障检测器2 0 0 13 驱动输出 1.8 0.9
7 固定同步输入 5.1 5.6 14 电源 12.O 11.2

  提示与引导  和TDA16846功能类似的还有TDA16847,TDA16847是在TDA16846的基础上增加了一个放电时间双稳态触发器。TDA16846的(8)脚为空脚,而TDA16847的(8)脚为PMO功率测量输出端,外接RC元件。 TDA16847内部电源源给外接电容充电,使电容上锯齿波电压平均值正比于变换器的输出功率。

  一、开关电源电路

  1.启动与振荡

  接通电源开关S901后,220V的交流电经VC901桥式整流、C909滤波后,得到约300V的直流电压,一路经开关变压器T901的11-8绕组加到场效应开关管V901的D极;另一路经启动电阻R918降压限流后,由TDA16846的(2)脚进入,并通过内部电路对(14)脚的外接电容C913充电,约1~2秒钟后,C913两端电压上升到16V时,TDA16846内部电路启动,从(13)脚输出脉冲信号,经R903、R902驱动开关管V901导通。于是T901的初级11-8绕组产生一个逐渐增大的电流,同时13-14绕组两端产生的感生电压经VD902整流、C913滤波后加到TDA16846的(14)脚,维持TDA16846的供电,该电压只要不小于8V,开关电源都将稳定可靠地运行。

  2.稳压调节电路

  TDA16846设计了两个稳压控制输入端口,即(3)脚的过零检测/误差电压输入端和(5)脚的光电耦合器输入端。

  电源启动后,开关变压器T901的13-14绕组产生的感生电压经R919、R909分压后,从TDA16846的过零检测/误差电压输入端(3)脚进入内部后分成两路,一路和内部的误差放大器的反相输入端连接,在负载电压稳定时(3)脚输入的电压稳定不变,误差放大器无输出,开关电源工作状态维持不变。当由于某种原因次级输出电压升高时,(3)脚的取样电压也随之升高,误差放大器输出电压降低,经(4)脚外接电容C920滤波后,送“开时间比较器”,由其控制(13)脚驱动脉冲的导通周期变窄,V901的导通时间缩短,使次级电压降低至正常值。另外从(3)脚输入的电压还和内部的过零检测器相连,在开关管导通时,(3)脚的外接电容C919上充有上正下负的电荷,当V901由导通转向截止时,开关电压器T901的13~14绕组将产生一个反向电动势,叠加在C919的充电电荷上,产生一串逐渐减弱的振铃。当振铃幅度小于25mV时,内部过零检测器将输出高电平,控制(13)脚重新输出驱动脉冲,使V901重新导通。由此可见,V901的导通或截止时间是由C919的充电、放电时间决定的。TDA16846的(3)脚是一个双功能引脚,既是误差电压输入端,又是过零检测端。

  TDA16846的(3)脚的负反馈稳压作用已经能满足控制灵敏度的要求,但是如果需要更高的控制灵敏度和增益更大的误差放大器,则可以外接误差放大器,并通过光电耦合器从(5)脚输入完成稳压控制作用。具体控制过程是:当B+ (130V)电压由于某种原因升高时,经电阻R931、R932、RP901分压后的取样电压也将同步升高,V904的发射极电压,即V902的发射极电压升高,V902的集电极电流,即光耦N902的(1)、(2)脚的电流增大,(3)、(4)脚的内阻减小,导致TDA16846的(5)脚电压下降,经TDA16846内部电路检测放大后被送到“开时间比较器”,控制(13)脚的驱动脉冲导通周期变窄。相应地V901的导通时间缩短,B+电压回落到正常值。

  需要指出的是,当开关电源同时设计有上述两路稳压电路时,这两条支路不是同时起稳压作用的。内部电路将接通电压较低的那一路,由其产生控制电压,起稳压作用,而电压较高的那一路将被内部电路阻隔,不起稳压作用。

  3.保护电路

  (1)软启动电路

  在刚开机时,田于次级的各个供电支路均处于大电流的充电状态,导致整机电流很大,并产生极高的反峰电压,这种开机时的“浪涌”电流或反峰电压会对开关管V901构成极大的威胁。因此,TDA16846设置了由(4)脚内部电路和外接电容C920构成的软启动电路。刚接通电源时,TDA16846的内部电源电路通过(4)脚对电容C920充电,由于电容两端的电压不能突变,于是(4)脚电压只能逐渐缓慢升高,这个电压提供给“开时间比较器”,它控制(13)脚输出的驱动脉冲导通周期随(4)脚电压的升高而逐渐展宽。这样,开关管V901的导通时间也逐渐延长,次级输出电压也缓慢升高至设计值。这避免了开关管V901在开机瞬间由于过流或反峰电压而击穿损坏。

  (2)初级过压/欠压保护电路

  C909上的300V电压经电阻R920、R910分压取样后,由TDA16846的过压/欠压检测端(11)脚送入内部:经内部电路检测厉,产生相应的保护动作,以保护相应的电路龟遭损害。当交流输入电压升高,使(11)脚的电压高于1.5V时,内部保护电路动作,控制(13)脚的驱动脉冲导通周期减小,从而使开关管提前截止,输出电压下降。当交流电网输入电压降低,使(11)脚电压小于1V时,内部保护电路将控制(13)脚停止输出驱动脉冲,V901截止。

  (3)次级过流/过压保护电路

  开关电源正常启动后,开关变压器T901的13-14绕组感生的电压经VD902、C913整流滤波后由TDA16846的(14)脚输入,为其提供工作电源。同时,(14)脚还是TDA16846的次级过流/过压保护检测端子,其正常的工作电压在8~16V。若次级由于某种原因过流时,受电源的额定功率影响,次级各绕组的电压必然会大幅度下降,当(14)脚的电压小于8V时,内部检测电路动作,控制(13)脚停止输出驱动脉冲,V901截止。当稳压控制电路失效使振荡过强,导致(14)脚电压大于16V时,内部检测电路也将控制(13)脚停止输出驱动脉冲信号,V901也将截止。

  (4)初级过流保护电路

  TDA16846的(2)脚外围的R918与C918决定了开关管的导通时间,也就是决定了开关管的平均导通电流,因此(2)脚为初级电流信息输入端口。当时间常数R918×C918 一定时,将限定场效应开关管最长的导通时间,因为场效应管的截止时间已经“固定”,所以最长的导通期也就是场效应管的最大平均电流的标志。故(2)脚又称为初级电流的过流保护端口。

  如果由于某种原因负载加重,如变压器某次级绕组支路对地短路,要求电源供给更大的负载电流,相应地初级电流必然也更大。但是由于受到最大初级电流的限制,各绕组的输出电压必然降低,直到(14)脚供电电压小于8V,产生欠压保护作用,最后“保护性”关机,从而保护了开关电源本身元器件不被过流而损坏。

  警示与强调  如果由于某种原因使时间常数R918xC918,变大(例如电阻变质)。

  充电速率会变慢,使场效应管导通期加长,最大平均初级电流将超过额定保护值,则造成损坏开关管的后果就不可避免了。从这一点分析,R918并不是单纯的启动电阻维修实践表明,R918(910kΩ)在工作时会出现阻值增大甚至开路的通病,极易损坏开关管,维修时若只代换开关管而不对R918加以检查和更换,就会形成屡损开关管故障。这里特别提醒维修人员,在更换R918时,应优先选用质量较好的金属膜电阻,以尽量减少故障发生率,保证维修质量。

  如果由于某种原因使时间常数R918×C918变小(例如电容漏电),充电速率会变快,场效应管导通期将缩短,如果连正常的初级电流都供给不了,各绕组电压势必下降,则保护作用势必提前发生,严重时还会关机。

  从以上分析可知,TDA16846的(2)脚外接电阻R918和电容C918起着至关重要的作用。

  (5)频率控制和故障检测端口TDA16846构成的开关电源,可通过对(7)脚外围电路进行不同的设置,得到不同的工作频率。当(7)脚外接固定的阻容元件时,电源将以固定的频率工作:当(7)脚既外接阻容元件,又通过光耦和外部振荡源连接时,开关电源的工作频率将和外部电路同步,使开关电源对其他单元电路的干扰减到最小。除上述外,还可将(7)脚外接一固定的直流电压或干脆将(7)脚悬空,此时开关电源将根据次级负载的轻重而自动调节振荡频率的高低,以适应整机的功率需要。本机将(7)脚和参考电压输出端(9)脚连接,说明其振荡电路是工作于自动调整状态的。

  提示与引导 TDA16846还预备了两个故障检测端(6)脚和(10)脚。(10)脚门限电压为1V,(6)脚门限电压为1.2V。当外部电压高于门限电压时,比较器输出高电位,立即使(13)脚输出零电平,开关电源停止工作。本机未采用这一功能。
