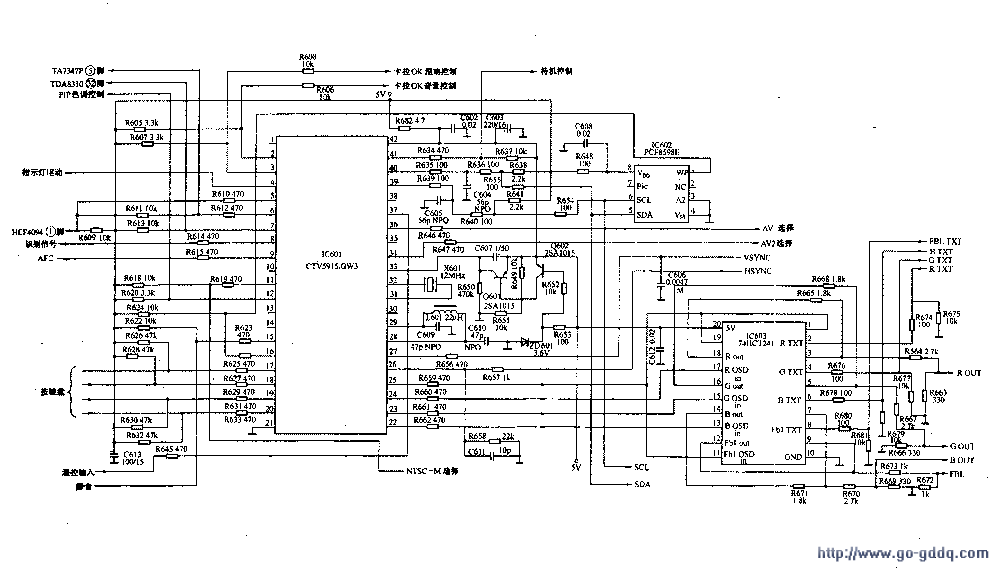

遥控电路以微处理器IC601(CTV5915.GW3)为核心，配合存储器IC602 (PCF8598E)和红外接收器等组成，电路如下图所示。CTV5915．GW3引脚功能及实测数据如下表所示。
| 脚号 | 功能 | 电压(V) | 脚号 | 功能 | 电压(V) |
| 1 | 保留脚 | O | 22 | 屏显B信号输出 | O |
| 2 | 卡拉OK音量控制 | 0.2 | 23 | 屏显G信号输出 | O |
| 3 | 卡拉OK混响控制 | 0.2 | 24 | 屏显R信号输出 | O |
| 4 | 指示灯驱动输出 | 0.1 | 25 | 屏显消隐输出 | O |
| 5 | 寄存器数据 | 0.1 | 26 | 屏显行同步输入 | O |
| 6 | 切换控制输出 | 0.1 | 27 | 屏显场同步输入 | O |
| 7 | S端子/CVBS切换 | 0.1 | 28 | 屏显时钟输入 | 2.5 |
| 8 | 识别电平输入 | O.I | 29 | 屏显时钟输出 | 2.5 |
| 9 | AFC输入 | 2.5 | 30 | 空脚 | 0 |
| 10 | SECAM选择 | 31 | 外接12MHz晶振 | 2.2 | |
| 11 | NTSC-M选择 | 0.9 | 32 | 外接12MHz晶振 | 2.7 |
| 12 | PIP色调控制 | 2,3 | 33 | 复位输入端 | 0 |
| 13 | 行、场线性压缩控制信号1 | 34 | AV2状态选择 | 4.5 | |
| 14 | 行、场线性压缩控制信号2 | 35 | 空脚 | ||
| 15 | 静音 | O | 36 | AV1状态选择 | 4.5 |
| 16 | 内存写保护输出，服务输出 | 4.8 | 37 | 遥控输入 | O |
| 17 | 键盘矩阵扫描 | 4.1 | 38 | 卡拉OK开，关控制 | 4.8 |
| 18 | 键盘矩阵扫描 | 4.1 | 39 | IIC总线时钟线 | 3 |
| 19 | 键盘矩阵扫描 | 4.1 | 40 | IIC总线数据线 | 2.9 |
| 20 | 键盘矩阵扫描 | 4.1 | 41 | 主电源暂停控制 | O |
| 21 | 地 | 0 | 42 | 电源 | 4 |
一、CPU的工作条件
CDU的(42)脚为供电端，由电源电路输出的5V电压提供。
CPU的(33)脚为复位端，由Q601、Q602、C607提供的复位电路提供复位信号。
CPU的(31)、(32)脚外接晶体X601 (12MHz)，与CPU内电路组成时钟振荡器，使CPU在时序脉冲的作用下工作。
二、操作指令电路
CPU的(37)脚为遥控信号输入端。来自红外接收器输入的脉冲信号，经CPU译码后完成各种控制功能。
CPU的(17)～(20)脚外接矩阵键盘电路，按不同的按键，经CPU识别、译码，可完成不同的控制功能。
三、控制电路
1．调谐选台电路该机采用频率合成式高频头来完成调谐选台任务，频率合成式高频头工作原理在第3章已有说明，这里不再分析。
2．自动搜台控制电路和自动搜台控制电路相关的引脚主要有以下几个：
(1)识别信号输入脚：CPU的(8)脚是同步脉冲输入端，用于信号识别。
(2)AFT信号输入脚：CPU的(9)脚为AFT信号输入端，在自动搜台时，用来确认搜台是否准确和是否进行存台操作。
CPU收到自动搜台指令时，CPU的(39)、(40)脚输出的时钟脉冲与数据脉冲分别送到高频头的SDA、SCL脚。CPU输出的数据主要有频段切换数据和程控分频器的分频系数数据。自动搜索选台时，CPU的(40)脚输出不断变化的数据，因而程控分频器的分频系数不断变化，本振频率也不断变化，当本振频率变到某一频率，电视屏幕出现图像信号时，来自IC103(NE567)的(8)脚的识别信号加到CPU的(8)脚，当CPU检测到(8)脚有行同步信号输入时，则放慢搜索速度，以便进行下一步精确调谐。这时，CPU开始检查(9)脚输入的AFT电压（来自TDA9815的(23)脚），直至检测出的AFT电压处于中间值。此时，CPU确认所要找的一个频道已准确调谐，并把分频数据存入存储器，然后开始搜索下一个电台信号。
四、屏显电路
屏显电路由CPU的(28)、(29)脚外接的LC字符振荡器、(26)脚（行同步信号输入）、(27)脚（场同步信号输入）、(24)脚（R字符输出）、(23)脚（G字符输出）、(22)脚（B字符输出）、(25)脚（屏显消隐信号输出）等组成。
来自场输出电路的场逆程脉冲从CPU的(27)脚输入，以确定图像扫描的开始。来自行输出电路的行逆程脉冲从CPU的(26)脚输入，用于判断图像扫描的纵向位置。CPU的(28)、(29)脚LC元件和内部电路组成字符振荡器,产生字符振荡脉冲,确定图像扫描横向位置和提供字模的读出脉冲。显示的字符形状数据存储在CPU内部的ROM（存储器）中，在字符显示期间按时钟脉冲节拍可读出ROM中的字符数据，从(24)、(23)、(22)脚输出R、G、B字符号，加到线性驱动缓冲集成电路IC603 (74HCT241)的(17)、(15)、(13)脚，CPU的(25)脚输出字符消隐脉冲，加到74HCT241的(1)、(11)、(19)脚。经缓冲后，R、G、B字符信号从74HCT241的(3)、(5)、(7)脚输出，加到TDA8376的(15)、(16)、(17)脚，字符消隐信号从74HCT241的(9)脚输出，加到TDA8376的(14)脚。

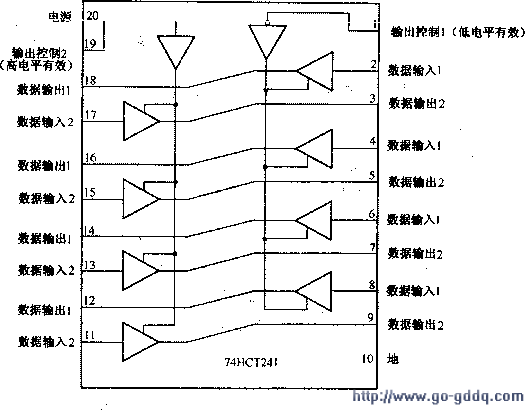

IC603（74HCT241）为通用高速CMOS三态门数字集成电路，其内部电路框图如下图所示，引脚功能如下表所示。
| 脚号 | 引脚名 | 功能 | 脚号 | 引脚名 | 功能 |
| 1 | FBLIN | 字符消隐控制（低电平有效） | 11 | FBLIN | 字符消隐输入 |
| 2 | RTXT | 图文输入R | 12 | FBLOUT | 图文消隐输出 |
| 3 | ROUT | R字符输出 | 13 | BOSDIN | B字符输入 |
| 4 | GTXT | 图文输入G | 14 | BOUT | 图文输出B |
| 5 | GOUT | G字符输出 | 15 | GOSDIN | G字符输入 |
| 6 | BTXT | 图文输入B | 16 | GOUT | 图文输出G |
| 7 | BOUT | B字符输出 | 17 | ROSDIN | R字符输入 |
| 8 | FBLTXT | 图文消隐输入 | 18 | ROUT | 图文输出R |
| 9 | FBLOSD | 字符消隐输出 | 19 | FBLIN | 字符消隐控制 |
| 10 | GND | 地 | 20 | VCC | 电源 |
背景知识 三态门一般集成电路只有低电平和高电平两种输出状态，三态门74HCT241除了这两种状态之外，还有第三种状态——高阻抗状态（或禁止状态）。另外，74HCT241不但具有输入／输出端，还有控制端（(1)、(19)脚），74HCT241的(1)脚为低电平有效，即施以低电平时，其所控制的缓冲器正常工作；74HCT241的(19)脚为高电平有效，即施以高电平时，其所控制的缓冲器正常工作。
