一、子画面中频/亮度/色度/偏转处理电路

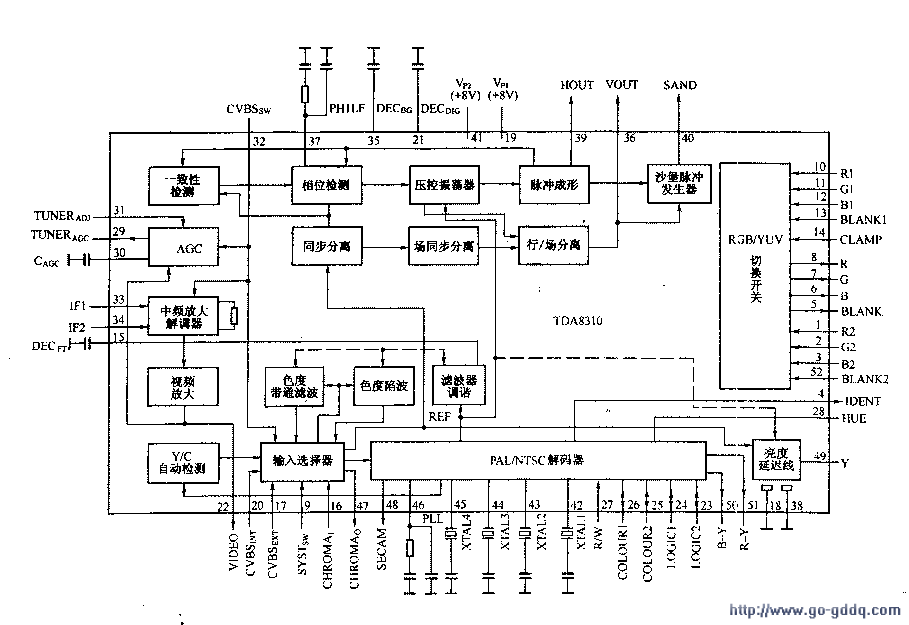

子画面中频/亮度/色度/偏转处理电路以IC803 (TDA8310)为核心构成,TDA8310内部电路框图如右图所示,其引脚功能如下表所示。
脚号 | 功能 | 脚号 | 功能 |
l | R输入 | 27 | 读写选择输入 |
2 | G输入 | 28 | 色调控制输入 |
3 | B输入 | 29 | 调谐器AGC控制输出 |
4 | 彩色制式识别输出 | 30 | AGC电压滤波电容 |
5 | 消隐输出 | 3l | 调谐器AGC起控点调整 |
6 | B或U输出 | 32 | CVBS正负调制控制开关 |
7 | G或V输出 | 33 | 中频输入 |
8 | R或Y输出 | 34 | 中频输入 |
9 | 制式开关 | 35 | 带隙电源去耦滤波 |
10 | R信号输入 | 36 | 场同步输出 |
11 | G信号输入 | 37 | 行AFC1滤波 |
12 | B信号输入 | 38 | 地 |
13 | 消隐脉冲输入l | 39 | 行同步脉冲输出 |
14 | 钳位脉冲输入 | 40 | 沙堡脉冲输出 |
15 | 调谐去耦滤波器 | 41 | 电源 |
16 | 色度信号输入 | 42 | 4.4336MHz晶体 |
17 | 外部CVBS输入 | 43 | 3.5820MHz晶体 |
18 | 地 | 44 | 3.5756MHz晶体 |
19 | 电源 | 45 | 3.5795MHz晶体 |
20 | 内部CVBS输入 | 46 | 外接PLL滤波器 |
21 | 数字电路电源去耦滤波 | 47 | 色度信号输出 |
22 | 全电视信号输出 | 48 | SECAM参考输出 |
23 | 晶体逻辑2输入/输出 | 49 | 亮度信号输出 |
24 | 晶体逻辑1输入/输出 | 50 | B-Y输出 |
25 | 彩色制式逻辑2输入/输出 | 51 | R-Y输出 |
26 | 彩色制式逻辑1输入,输出 | 52 | 消隐输入2 |
从天线接收的电视信号经天线分配器分配,子画面信号送到副路调谐器,经调谐器调谐、放大、混频后输出子画面的中频信号,送到声表面波滤波器SA801的(1)脚,经滤波后从(4)、(5)脚输出,送到TDA8310的(33)、(34)脚。SA801的(10)脚是幅频特性切换输入脚。当输入信号为PAL-D/K制时,经TDA8310内制式识别电路自动识别后,TDA8310的(25)脚输出低电平,加到SA801的(10)脚,二极管D801截止,使SA801的幅频特性对伴音中频(31.5MHz)有约60dB的衰减。当输入信号为NTSC-M制时,TDA8310的(25)脚输出高电平到SA801的(10)脚,使二极管D801导通,因而SA801的(10)脚与(1)脚接通,使其幅频特性对伴音中频(33.5MHz)有约30dB的衰减。因此,上述两种制式的信号通过SA801后伴音均被滤除。图像中频信号经TDA8310放大、检波后由(22)脚输出复合视频信号,再经Q802缓冲,送回TDA8310的(20)脚。
提示与引导TDA8310的(32)脚为内外视频控制端,由CPU的(7)脚进行控制。当CPU的(7)脚为高电平时,AV金电视信号切换到从TDA8310的(17)脚输入,若为S端子信号,则Y信号由TDA8310的(17)脚输入,C信号由TDA8310的(16)脚输入;当CPU的(7)脚为低电平时,TV全电视信号切换到从TDA8310的(20)脚输入。
输入TDA8310的视频信号经内部转换后,分两路输出:一路经色度陷波电路选出亮度Y信号,经延时后由TDA8310的(49)脚输出,送至IC802 (SDA9187)的(23)脚;另一路经色带通送至PAL/NTSC色度解调电路,经解调后的B-Y、R-Y信号由TDA8310的(50)、(51)脚输出,分别送至SDA9187的(21)、(19)脚。
TDA8310可以自动检测输入信号是复合视频信号还是Y/C分离信号,并切换相应电路。
TDA8310的(42)脚外接色副载波振荡器4.43MHz晶体,(45)脚外接3.58MHz晶体,(46)脚外接色副载波振荡器锁相环的滤波电路。TDA8310能够自动识别彩色制式并切换相应的解码电路,并自动调谐色度带通滤波器与色度陷波器的中心频率。TDA8310自动识别彩色制式后,还从(25)脚输出识别电压,当信号为PAL制时(25)脚输出低电平,当信号为NTSC制时(25)脚输出高电平。
二、子画面处理电路
输入到数模变换器IC802 (SDA9187)的Y、B-Y、R-Y信号进行模/数(A/D)转换,Y信号变为6bit的数字信号,由SDA9187的(2)~(7)脚输出,送到PIP处理器SDA9189的(25)~(30)脚;B-Y、R-Y信号经A/D转换,变为4bit的数字信号由SDA9187的(8)~(11)脚输出,送到SDA9189的(21)~(24)脚。子画面Y、R-Y、B-Y数字信号经SDA9189进行处理后再通过数/模( D/A)变换,经压缩解调后由SDA9189的(8)、(9)、(10)脚输出,送到TDA8310的(1)、(2)、(3)脚,经矩阵变换成子画面三基色信号,与TDA8310的(10)、(11)、(12)脚输入的主画面三基色信号转换后,由TDA8310的(6)、(7)、(8)脚输出,送至TDA8376的(31)、(32)、(27)脚。
重点提示 在检修故障时,除了应按照信号流程检测信号外,还应检测PIP电路正常工作所必不可少的同步脉冲与时钟信号。 TDA8310的(39)脚输出行同步脉冲送到SDA9187的(15)脚,用作SDA9187内部时钟锁相环的基准信号。 SDA9189的(1)、(32)脚为子画面行场同步信号输入端,SDA9189的(15)、(16)脚为主画面行场同步信号输入端,使子画面与主画面同步。
