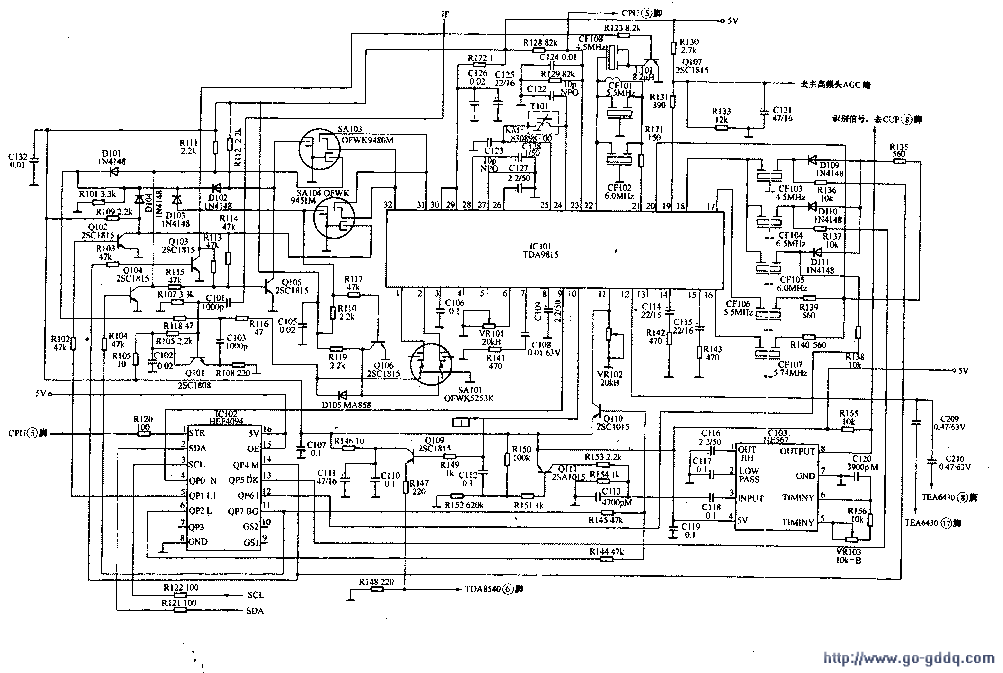

图像/伴音中频处理电路如下图所示。

　　1．图像中频处理电路
　　
　　由主高频头（频率合成式）输出的图像中频信号，经预中放Q101放大、声表面波滤波器SA101滤波，取出的图像中频信号送到TDA9815的(1)、(2)脚。在TDA9815内，图像中频信号经AGC放大后，与VCO振荡信号一起送到视频检波器，完成PLL检波。(24)、(25)脚外接的T101为VCO振荡回路，(7)脚外接的元件为PLL环路滤波器，解调出的视频信号由TDA9815的(21)脚输出，经滤波器CF101 (5.5MHz)、CF102 (6．OMHz)滤除第二伴音中频干扰后，加到TDA9815的(22)脚，经放大后从(10)脚输出：一路经Q109缓冲，送到视频转换开关IC304 (TDA8540)的(6)脚；另一路经Q111放大，送入IC103 (NE567)的(3)脚。NE567为识别信号产生电路，其自由振荡频率为行频，NE567的(3)脚输入的行频信号与振荡信号同步锁相后，从NE567的(8)脚输出电台识别信号，加到CPU的(8)脚。NE567内部电路框图如右图所示，引脚功能及实测数据如下表所示。

　　TDA9815检波输出的视频信号还送入中频AGC电路，产生的中频AGC电压去控制中频放大器的增益，TDA9815(28)脚的外接元件为中频AGC滤波器。中频AGC直流电压同时送到RFAGC电路，产生的射频AGC电压由(19)脚输出，送到主高频调谐器的AGC端。TDA9815(6)脚的外接电位器VR101为射频AGC延迟调整电位器，用来调节延迟量，从而决定高放AGC的起控点。TDA9815的(23)脚为AFC电压输出端，送至CPU的(9)脚，作为调谐准确度信息。

    2．伴音中频处理电路
　　
　　第一伴音中频信号加到TDA9815的(31)、(32)脚，经中频放大和混频后，由TDA9815的(20)脚输出第二伴音中频信号，经CF107(5.74MHz)滤波加到TDA9815的(16)脚，由CF106(5.5MHz)加到TDA9815的(17)脚，由CF103(4.5MHz)、CF104(6.5MHz)、CF105(6.0MHz)滤波加到TDA9815的(18)脚。输入TDA9815的(16)、(17)、(18)脚的第二伴音中频信号经鉴频后，从TDA9815的(12)脚输出音频信号，送到音频转换电路IC305( TEA6430)的(8)，(17)脚。

　　需要说明的是，TDA9815的(16)脚输入的是德国立体声5.74MHz伴音中频信号，经解调后由TDA9815的(13)脚输出，该机未用此功能。

　　3．制式控制电路
　　
　　制式控制电路以8级移位一存储总线寄存器IC102 (HEF4094)为核心构成。CPU通过总线对HEF4094进行控制。

　　(1) PAL-D/K制控制过程当接收PAL-D/K制信号时，HEF4094的(5)、(11)、(14)脚输出高电平，Q102、Q104、Q103导通，其集电极输出低电平，使D104、D103、D101均反偏截止。

　　01nA集电极为低电平还使Q105截止；D102因正向偏置而导通。从预中放管Q101发射极输出的中频信号经D102加到声表面波滤波器SA103，经SA103选频输出第一伴音中频信号，加至TDA9815的(31)、(32)脚。

　　Q103集电极的低电平还使Q106截止，D105正偏导通。从预中放管Q101发射极输出的中频信号经D105加到SA101，经SA101选频输出图像中频信号加到TDA9815的(1)、(2)脚。

　　在PAL-D/K制式下，HEF4094的(13)脚输出低电平，使D110导通，TDA9815的(20)脚输出第二伴音中频信号经滤波器CF104选出6.5MHz信号，加到TDA9815的(18)脚。

　　(2) NTSC-M制控制过程当接收NTSC-M制式信号时，HEF4094的(5)、(11)脚输出高电平，(14)脚变为低电平，Q102、Q104导通，Q103截止，使Q106导通、D105截止，此时中频信号送入声表面波滤波器SA101，而不能送到SW103。Q103截止还使D103导通，中频信号通过D103加至SA104，经SA104选频输出第一伴音中频信号，加至TDA9815的(31)、(32)脚。

　　在NTSC-M制式下，HEF4094的(14)脚为低电平使D109导通，TDA9815的(20)脚输出的第二伴音中频信号通过D109加至滤波器CF103，选出4.5MHz信号并输入TDA9815的(18)脚。

　　另外，Q103截止使Q107导通，由滤波器CF108(4.5MHz)选出NTSC-M制的视频信号，加到TDA9815的(22)脚。
