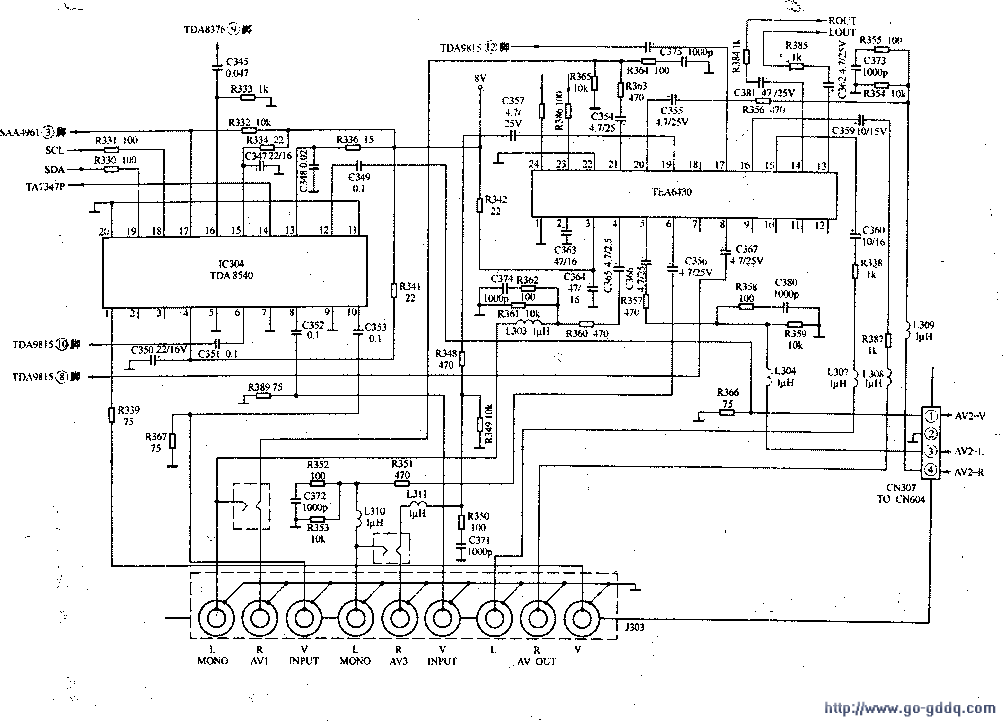

AV/TV切换电路如下图所示。
一、视频切换电路

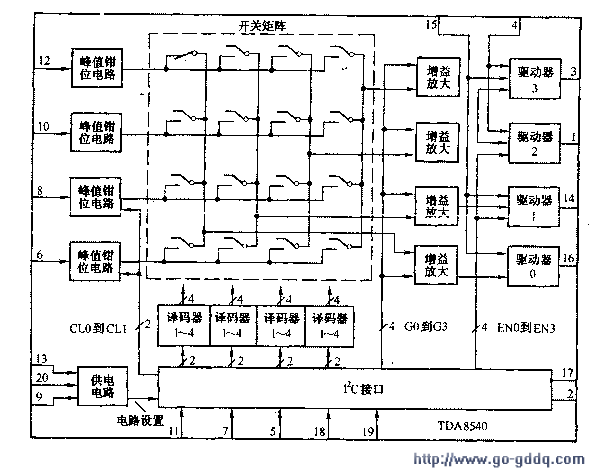

视频切换电路以IC304 (TDA8540)为核心构成。TDA8540采用总线控制，其内部电路框图如下图所示，引脚功能如下表所示。
从TDA9815的(10)脚输出的TV视频信号加到TDA8540的(6)脚，从AV插口输入的AV1、AV2、AV3视频信号分别加到TDA8540的(10)、(12)、(8)脚，在IIC总线的控制下，AV/TV视频信号在TDA8540内进行切换。切换后的视频信号分三路输出，第一路从TDA8540的(16)脚输出，加到IC301 (TDA0376)的(9)脚：第二路从TDA8540的(14)脚输出，去IC307（TA73471P)、的(1)脚；第三路从TDA8540的(1)脚输出，去AV视频输出插口。
| 脚号 | 引脚名 | 功能 | 脚号 | 引脚名 | 功能 |
| 1 | OUT2 | 视频输出2 | ll | SO | 子画面地址输入0 |
| 2 | D2 | 控制输出2 | 12 | IN3 | 视频输入3（CVBS/亮度信号） |
| 3 | OUT3 | 视频输出3 | 13 | VCC | 总电源 |
| 4 | Vcc | 驱动器2、3电源 | 14 | OUT1 | 视频输出1 |
| 5 | S2 | 子画面地址输入2 | 15 | Vcc | 驱动器0、1电源 |
| 6 | INO | 视频输入0（CVBS/色度信号） | 16 | OUTO | 视频输出0 |
| 7 | Sl | 子画面地址输入1 | 17 | D1 | 控制输出1 |
| 8 | IN1 | 视频输入l（CVBS/色度信号） | 18 | SCL | IIC总线时钟线 |
| 9 | AGND | 模拟地 | 19 | SDA | IIC总线数据线 |
| 10 | IN2 | 视频输入2（CVBS/亮度信号） | 20 | DGND | 数字电路地 |
二、音频切换电路

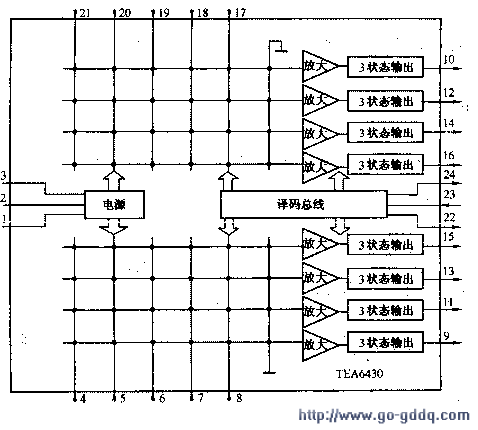

音频切换电路以IC305(TEA6430)为核心构成。TEA6430采用总线控制，其内部电器框图如下图所示，引脚功能如下表所示。
| 脚号 | 引脚名 | 功能 | 脚号 | 引脚名 | 功能 |
| 1 | GND | 地端 | 13 | L30UT | 左声道输出3 |
| 2 | RER | 基准电压 | 14 | R30UT | 右声道输出3 |
| 3 | Vcc | 电源 | 15 | lAOUT | 左声道输出4 |
| 4 | L1IN | 左声道输入1 | 16 | R40UT | 右声道输出4 |
| 5 | L21N | 左声道输入2 | 17 | R5IN | 右声道输入5 |
| 6 | L31N | 左声道输入3 | 18 | R4IN | 右声道输入4 |
| 7 | L4IN | 左声道输入4 | 19 | R3IN | 右声道输入3 |
| 8 | L51N | 左声道输入5 | 20 | R2IN | 右声道输入2 |
| 9 | L1OUT | 右声道输出1 | 21 | R11N | 右声道输入1 |
| 10 | RlOUT | 右声道输出1 | 22 | ADR | 地址线 |
| 11 | L20UT | 左声道输出2 | 23 | SCL | 时钟线 |
| 12 | R2OUT | 右声道输出2 | 24 | SDA | 数据线 |
TDA9815的(12)脚输出的TV音频信号，经C209、C210耦合加到TEA6430的(8)、(17)脚；由AV插口输入的L、R音频信号加到TEA6430的(4)～(6)脚和(19)～(21)脚。在IIC总线的控制下，AV/TV音频信号在TEA6430内进行切换，切换后的音频信号从TEA6430的(13)、(14)脚输出，与卡拉OK音频信号混合后送到音频信号处理电路IC401 (TDA9860)。另外，TEA6430还从(15)、(16)脚输出左右音频信号，去往AV输出插口。
