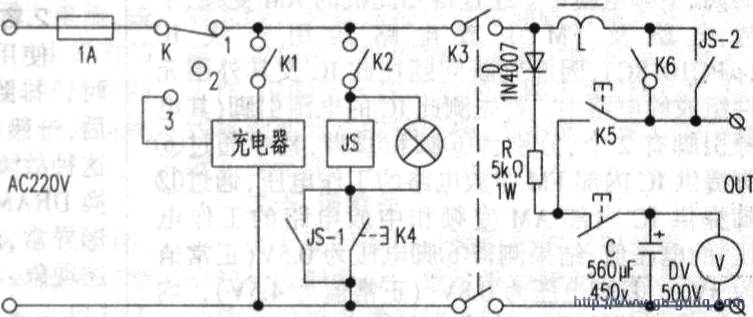

用本电路进行修复时首先按一般常规方法清洗加液，然后用本电路按步骤对电池进行修复。

　　一、将K置于1：合上K2、K3；按通K4.

　　进行“交流脉冲振荡”。本电路采用AC220V50Hd40W电感镇流器（图中L）或1μF／450V电容或300W普通灯泡等串在回路中，作安全降压之用，通过延时继电器Js控制。对每组（36V或48V电池组）进行1分钟“交流振荡”。

　　二、再按通K5，用大电容器C所储存的DC300V电压对电池进行大电流正脉冲放电激活数次（3—5次）即可。

　　三、最后断开K2；将K置于3.合上K6.用普通充电器正常充电。本电路经多次使用效果令人满意。能使巳报废电瓶恢复80％左右的容量。有兴趣的读者可作一试。

　　注：本电路因与AC220V市电直通，使用时一定要注意安全。
